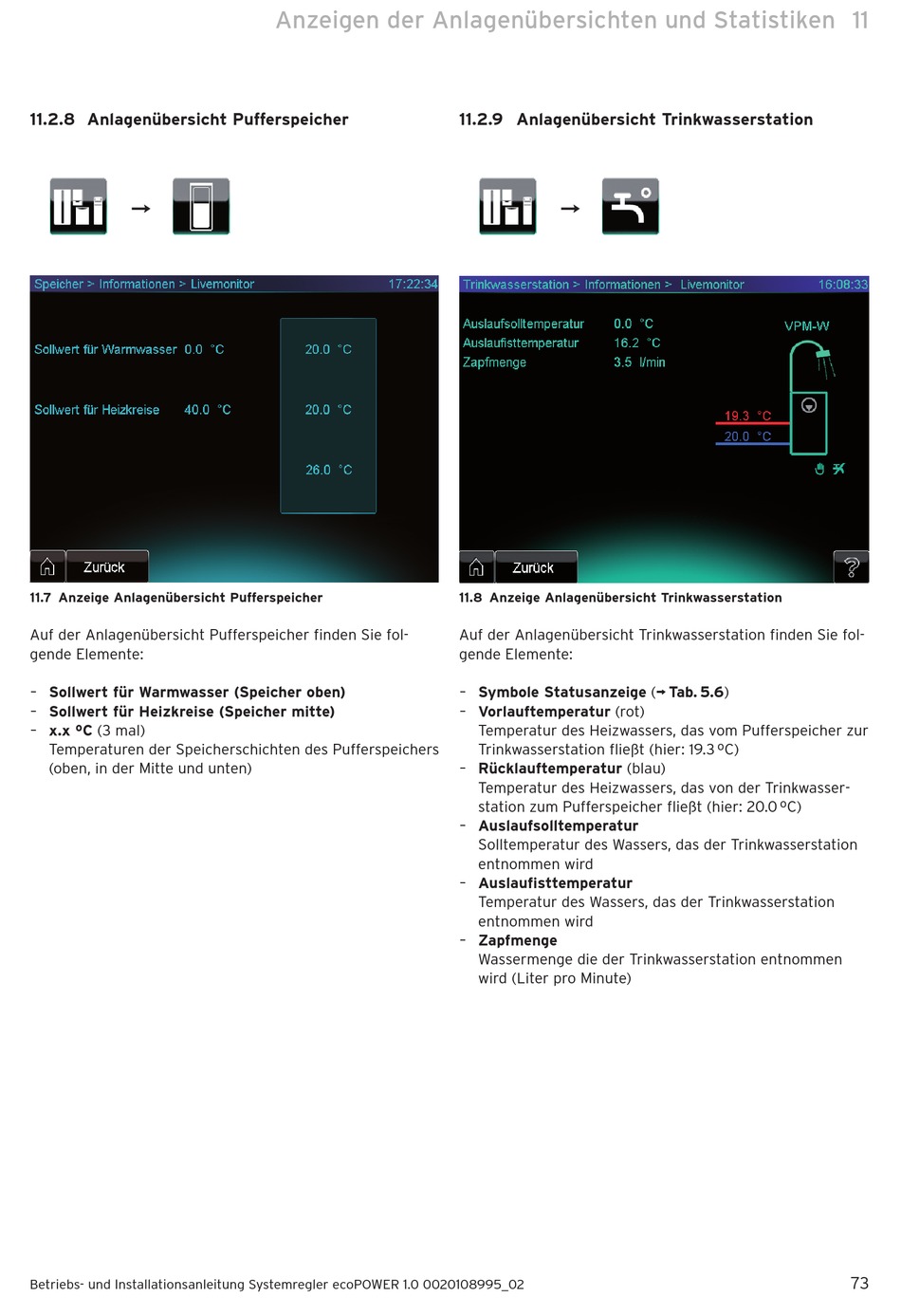

11.2.8 Anlagenübersicht Pufferspeicher
¬
11.7 Anzeige Anlagenübersicht Pufferspeicher
Auf der Anlagenübersicht Pufferspeicher finden Sie fol-
gende Elemente:
– Sollwert für Warmwasser (Speicher oben)
– Sollwert für Heizkreise (Speicher mitte)
– x.x ºC (3 mal)
Temperaturen der Speicherschichten des Pufferspeichers
(oben, in der Mitte und unten)
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
Anzeigen der Anlagenübersichten und Statistiken
11.2.9 Anlagenübersicht Trinkwasserstation
¬
11.8 Anzeige Anlagenübersicht Trinkwasserstation
Auf der Anlagenübersicht Trinkwasserstation finden Sie fol-
gende Elemente:
– Symbole Statusanzeige (¬ Tab. 5.6)
– Vorlauftemperatur (rot)
Temperatur des Heizwassers, das vom Pufferspeicher zur
Trinkwasserstation fließt (hier: 19.3 ºC)
– Rücklauftemperatur (blau)
Temperatur des Heizwassers, das von der Trinkwasser-
station zum Pufferspeicher fließt (hier: 20.0 ºC)
– Auslaufsolltemperatur
Solltemperatur des Wassers, das der Trinkwasserstation
entnommen wird
– Auslaufisttemperatur
Temperatur des Wassers, das der Trinkwasserstation
entnommen wird
– Zapfmenge
Wassermenge die der Trinkwasserstation entnommen
wird (Liter pro Minute)
