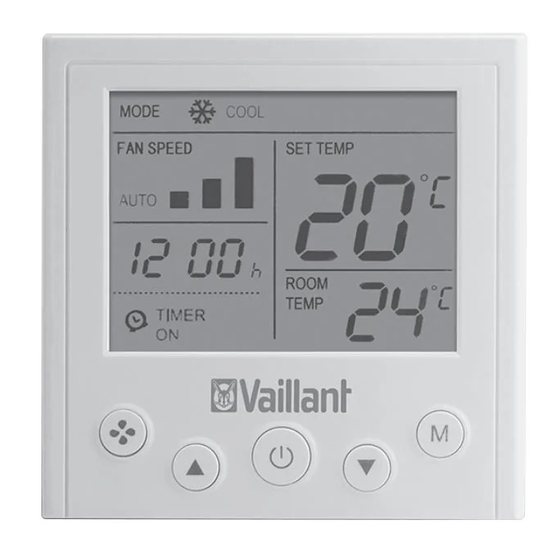

Vaillant VA 1-WC D Installations- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. Vaillant Anleitungen
  4. Steuergeräte
  5. VA 1-WC D
  6. Installations- und wartungsanleitung

Vaillant VA 1-WC D Installations- Und Wartungsanleitung

Vorschau ausblenden Andere Handbücher für VA 1-WC D:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen
de Installations- und
Wartungsanleitung
el
Οδηγίες εγκατάστασης και
συντήρησης
es Instrucciones de
instalación y
mantenimiento
et
Paigaldus- ja
hooldusjuhend
fi
Asennus- ja huolto-ohjeet
fr
Notice d'installation et de
maintenance
hr
Upute za instaliranje i
održavanje
hu Szerelési és karbantartási
útmutató
it
Istruzioni per l'installazione
e la manutenzione
мк Упатство за инсталација
и одржување
nl
Installatie- en
onderhoudshandleiding
no Installasjons- og
vedlikeholdsanvisning
pl
Instrukcja instalacji i
konserwacji
pt
Manual de instalação e
manutenção
sk Návod na inštaláciu a
údržbu
sl
Navodila za namestitev in
vzdrževanje
sq Udhëzimi i instalimit dhe
mirëmbajtjes
sr
Uputstvo za instalaciju i
održavanje
sv Anvisningar för installation
och underhåll
Publisher/manufacturer
Vaillant GmbH
Berghauser Str. 40
D-42859 Remscheid
Tel. +492191 18 0
Fax +492191 18 2810
info@vaillant.de
www.vaillant.de
Regler
VA 1-WC D

Werbung

loading

Verwandte Anleitungen für Vaillant VA 1-WC D

Inhaltszusammenfassung für Vaillant VA 1-WC D

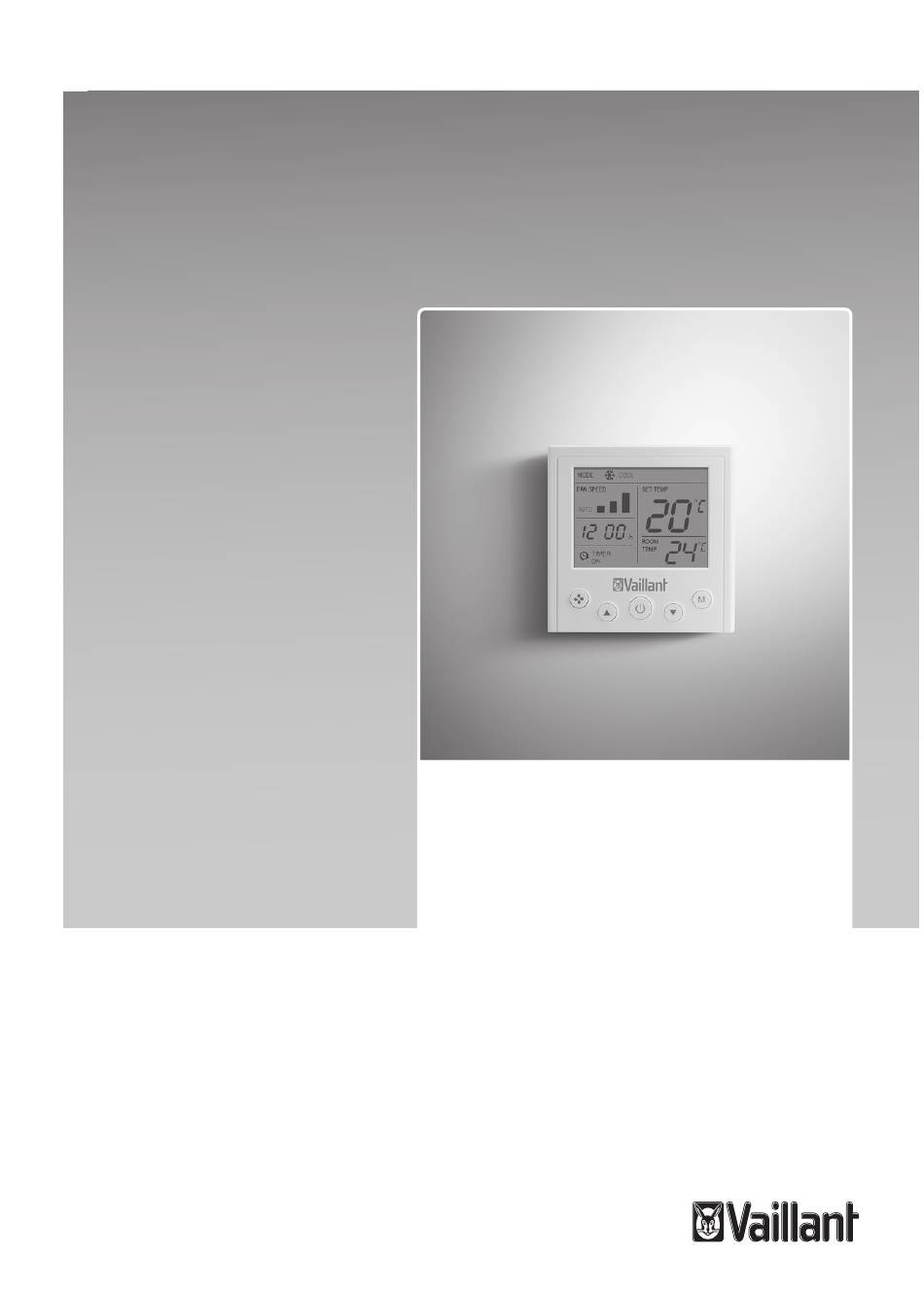

  • Seite 1 Instrukcja instalacji i konserwacji Manual de instalação e manutenção sk Návod na inštaláciu a Regler údržbu Navodila za namestitev in VA 1-WC D vzdrževanje sq Udhëzimi i instalimit dhe mirëmbajtjes Uputstvo za instalaciju i održavanje sv Anvisningar för installation och underhåll...
  • Seite 2 Installations- und Wartungsanleitung ...... 1 Οδηγίες εγκατάστασης και συντήρησης ........ 10 Instrucciones de instalación y mantenimiento ......19 Paigaldus- ja hooldusjuhend ..28 Asennus- ja huolto-ohjeet..36 Notice d’installation et de maintenance....... 44 Upute za instaliranje i održavanje........53 Szerelési és karbantartási útmutató...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Installations- und Kundendienst....... 8 Technische Daten ......8 Wartungsanleitung Anhang ............ 9 Inhalt Nur für Fachhandwerker be- stimmte Einstellmöglichkeiten – Übersicht ........9 Sicherheit ........2 Bestimmungsgemäße Verwendung........2 Allgemeine Sicherheitshinweise ..2 Vorschriften (Richtlinien, Gesetze, Normen) ......3 Hinweise zur Dokumentation..

  • Seite 4: Sicherheit

    1 Sicherheit 1 Sicherheit Nicht bestimmungsgemäß ist auch jede unmittelbare kom- 1.1 Bestimmungsgemäße merzielle und industrielle Ver- Verwendung wendung. Bei unsachgemäßer oder nicht Achtung! bestimmungsgemäßer Verwen- Jede missbräuchliche Verwen- dung können Gefahren für Leib dung ist untersagt. und Leben des Benutzers oder Dritter bzw.

  • Seite 5: Vorschriften (Richtlinien, Gesetze, Normen)

    Sicherheit 1 die hinreichend dafür qualifiziert sind: – Montage – Demontage – Installation – Inbetriebnahme – Inspektion und Wartung – Reparatur – Außerbetriebnahme ▶ Gehen Sie gemäß dem aktu- ellen Stand der Technik vor. 1.2.3 Risiko eines Sachschadens durch Frost ▶...

  • Seite 6: Hinweise Zur Dokumentation

    2.3 Gültigkeit der Anleitung Anschlusskabel ≥ 0,5 mm² Diese Anleitung gilt ausschließlich für: Anschlusskabel des Gebläsekonvektors Produkt – Artikelnummer und des 3-Wege- VA 1-WC D 0020244356 Umschaltventils Netzanschlusskabel ≥ 1,5 mm² 3 Produktbeschreibung 3.1 CE-Kennzeichnung   Mit der CE-Kennzeichnung wird dokumen- tiert, dass die Produkte gemäß...

  • Seite 7: Regler Im Wohnraum Montieren

    Elektroinstallation 5 4.3 Regler im Wohnraum montieren 3. Markieren Sie die Befestigungspunkte an der tragenden Fläche. 4. Stellen Sie den Strom (→ Seite 6)anschluss her. 1. Montieren Sie den Regler so an einer Innenwand, dass eine einwandfreie Er- fassung der Raumtemperatur gewähr- leistet ist.

  • Seite 8: Regler Am Gebläsekonvektor Anschließen

    6 Inbetriebnahme 5.2 Regler am Gebläsekonvektor Bedingung: Gebläsekonvektor für Kanalanschluss anschließen 1. Ziehen Sie zum Öffnen des Schalt- kastens des Gebläsekonvektors die Installationsanleitung des Gebläsekon- vektors zurate. 2. Nehmen Sie die Anschlussverdrahtung wie in den nachfolgenden Anschluss- plänen abgebildet vor. MED LOW Bedingung: Gebläsekonvektor in Truhenbauweise ▶...

  • Seite 9: Bedien- Und Anzeigefunktionen 7

    Bedien- und Anzeigefunktionen 7 7 Bedien- und 8 Übergabe an den Betreiber Anzeigefunktionen 8.1 Produkt an den Betreiber übergeben Der Regler verfügt über die Ebene für den ▶ Betreiber und die Ebene für den Fach- Informieren Sie den Betreiber über die handwerker.

  • Seite 10: Außerbetriebnahme

    10 Außerbetriebnahme 10 Außerbetriebnahme 10.1 Endgültige Außerbetriebnahme 1. Drücken Sie ◁ Das Display erlischt. ◁ Die Uhrzeit wird dauerhaft im Display angezeigt. 2. Schalten Sie das Produkt über die bau- seits installierte Trennvorrichtung (z. B. Sicherungen oder Leitungsschutz- schalter) aus. 11 Recycling und Entsorgung Verpackung entsorgen ▶...

  • Seite 11: Anhang

    Anhang Anhang A Nur für Fachhandwerker bestimmte Einstellmöglichkeiten – Übersicht Schrittweite, Einstellmöglichkeit, Erläute- Parameter Einheit rung ℃ Ausgleichstemperatur 0 bis 9 (Werkseinstellung: 0) Mit dieser Einstellung kann die gewünschte Solltemperatur unter Berücksichtigung der Wärmeverluste in dem Raum erreicht werden. Sie ist für den Betreiber nicht sichtbar.
