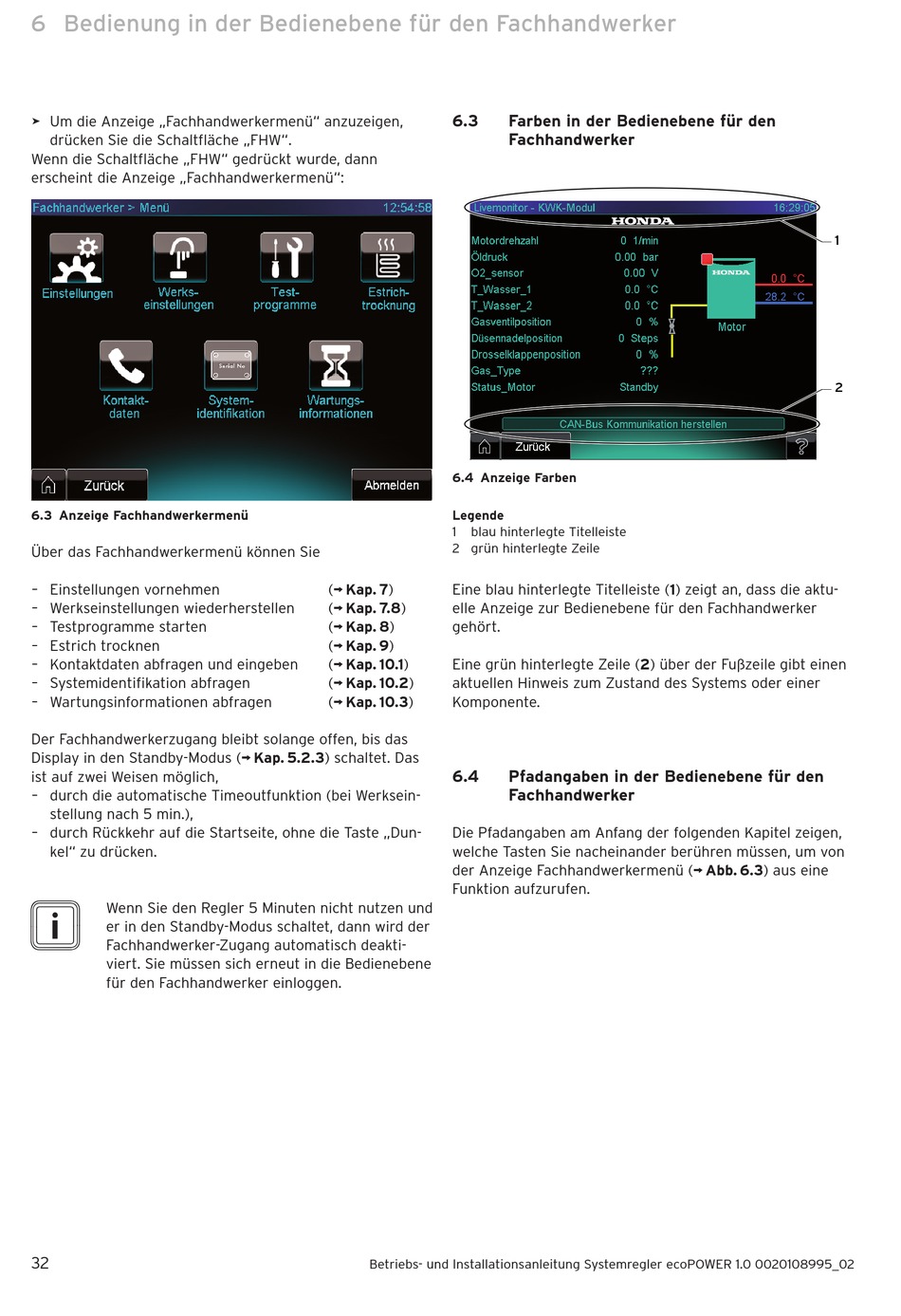

6 Bedienung in der Bedienebene für den Fachhandwerker
> Um die Anzeige „Fachhandwerkermenü" anzuzeigen,
drücken Sie die Schaltfläche „FHW".
Wenn die Schaltfläche „FHW" gedrückt wurde, dann
erscheint die Anzeige „Fachhandwerkermenü":
6.3 Anzeige Fachhandwerkermenü
Über das Fachhandwerkermenü können Sie
– Einstellungen vornehmen
– Werkseinstellungen wiederherstellen
– Testprogramme starten
– Estrich trocknen
– Kontaktdaten abfragen und eingeben
– Systemidentifikation abfragen
– Wartungsinformationen abfragen
Der Fachhandwerkerzugang bleibt solange offen, bis das
Display in den Standby-Modus (¬ Kap. 5.2.3) schaltet. Das
ist auf zwei Weisen möglich,
– durch die automatische Timeoutfunktion (bei Werksein-
stellung nach 5 min.),
– durch Rückkehr auf die Startseite, ohne die Taste „Dun-
kel" zu drücken.
i
Wenn Sie den Regler 5 Minuten nicht nutzen und
er in den Standby-Modus schaltet, dann wird der
Fachhandwerker-Zugang automatisch deakti-
viert. Sie müssen sich erneut in die Bedienebene
für den Fachhandwerker einloggen.
32
6.3
6.4 Anzeige Farben
Legende
1 blau hinterlegte Titelleiste
2 grün hinterlegte Zeile
(¬ Kap. 7) Eine blau hinterlegte Titelleiste (1) zeigt an, dass die aktu-
(¬ Kap. 7.8) elle Anzeige zur Bedienebene für den Fachhandwerker
(¬ Kap. 8) gehört.
(¬ Kap. 9)
(¬ Kap. 10.1) Eine grün hinterlegte Zeile (2) über der Fußzeile gibt einen
(¬ Kap. 10.2) aktuellen Hinweis zum Zustand des Systems oder einer
(¬ Kap. 10.3) Komponente.
6.4
Die Pfadangaben am Anfang der folgenden Kapitel zeigen,
welche Tasten Sie nacheinander berühren müssen, um von
der Anzeige Fachhandwerkermenü (¬ Abb. 6.3) aus eine
Funktion aufzurufen.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
Farben in der Bedienebene für den
Fachhandwerker
Pfadangaben in der Bedienebene für den
Fachhandwerker
1
2
