Fachwortverzeichnis

Absenktemperatur
Die Absenktemperatur ist die Temperatur, auf die Ihre Hei-
zung die Raumtemperatur im Nachtbetrieb absenkt.
Anzeige
Eine Anzeige führt Sie in die nächsttiefere Ebene der Menü-
struktur oder zeigt Ihnen eine Auswahl von Einstellungen
an, die Sie verändern können.
Fehlermeldung
Eine Fehlermeldung zeigt Ihnen an, dass von der Heizungs-
anlage an den Regler ein Fehler gemeldet wurde.
DCF-Empfänger
Ein DCF-Empfänger für den Systemregler empfängt per
Funk das DCF-Zeitsignal vom Langwellensender DCF77 in
Mainflingen bei Frankfurt. Das DCF-Zeitsignal stellt automa-
tisch die Uhrzeit des Systemreglers ein und sorgt für die
automatische Umstellung zwischen Sommerzeit und Winter-
zeit. Das DCF-Zeitsignal kann nicht in allen Ländern empfan-
gen werden.
Heizkreis
Ein Heizkreis ist ein geschlossenes Kreislaufsystem von Lei-
tungen und Wärmeverbrauchern (z. B. Heizkörper). Das
erwärmte Wasser aus dem Heizgerät fließt in den Heizkreis
hinein und kommt als abgekühltes Wasser wieder im Heiz-
gerät an. Eine Heizungsanlage verfügt üblicherweise über
mindestens einen Heizkreis. Es können jedoch zusätzliche
Heizkreise angeschlossen sein, z. B. für die Versorgung
mehrerer Wohnungen oder einer zusätzlichen Fußbodenhei-
zung.
Heizkurve
Eine Heizkurve stellt das Verhältnis zwischen Außentempe-
ratur und Vorlauftemperatur dar. Durch die Auswahl einer
Heizkurve können Sie die Vorlauftemperatur der Heizung
beeinflussen und damit auch die Innentemperatur.
Durch die Auswahlmöglichkeit verschiedener Heizkurven
kann die Regelung in Verbindung mit der Raumaufschaltung
(siehe dort) optimal an die Wohnung und die Heizungsan-
lage angepasst werden.

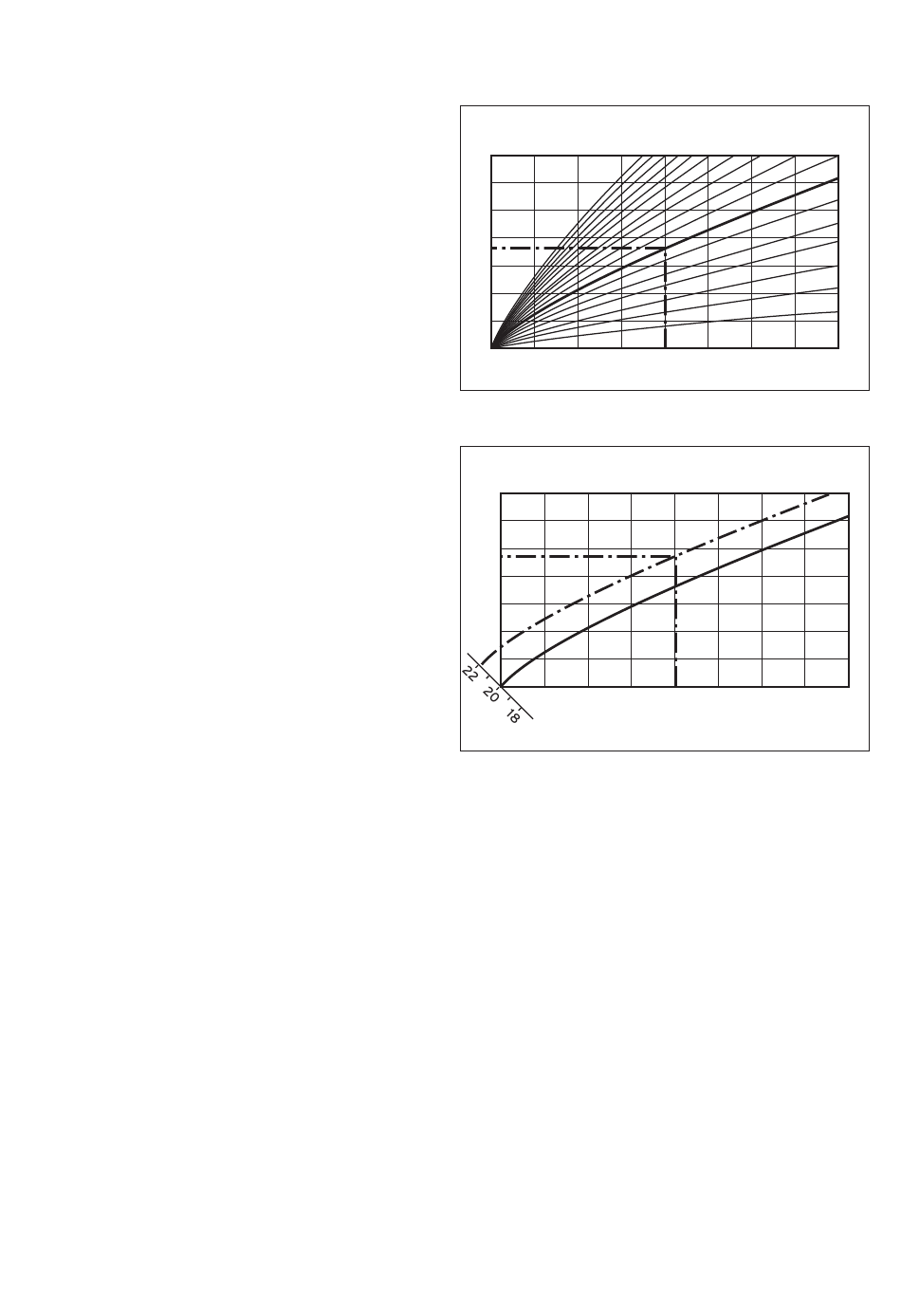

Die Abb. 20.1 zeigt die möglichen Heizkurven für eine
Raumsolltemperatur von 20 °C.
Wenn z. B. die Heizkurve 1.5 ausgewählt ist, dann wird bei
einer Außentemperatur von 0 °C auf eine Vorlauftempera-
tur von 56 °C geregelt.
