4 Montage und Installation

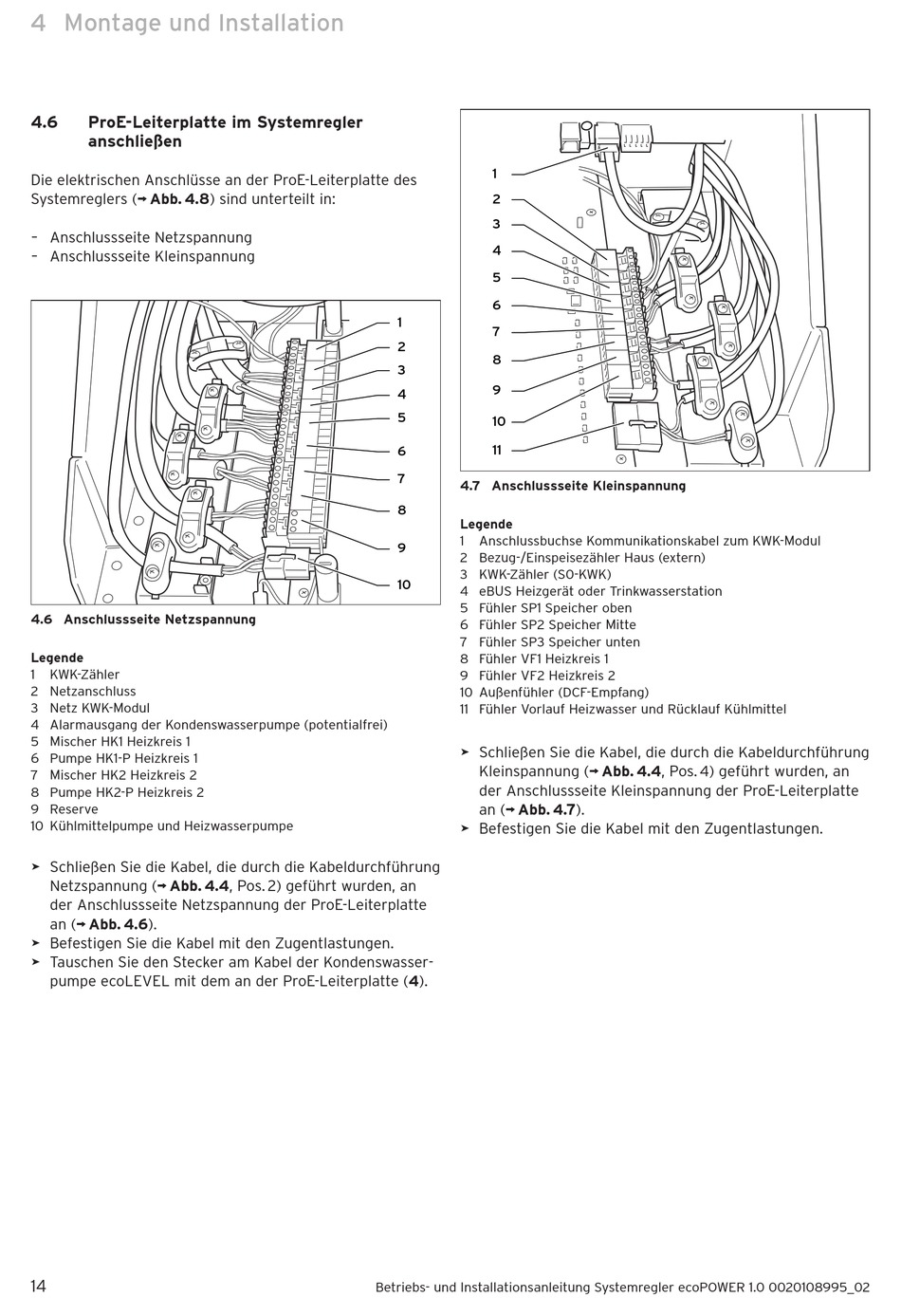

4.6 ProE-Leiterplatte im Systemregler
anschließen
Die elektrischen Anschlüsse an der ProE-Leiterplatte des
Systemreglers (¬ Abb. 4.8) sind unterteilt in:
– Anschlussseite Netzspannung
– Anschlussseite Kleinspannung
4.6 Anschlussseite Netzspannung
Legende
1 KWK-Zähler
2 Netzanschluss
3 Netz KWK-Modul
4 Alarmausgang der Kondenswasserpumpe (potentialfrei)
5 Mischer HK1 Heizkreis 1
6 Pumpe HK1-P Heizkreis 1
7 Mischer HK2 Heizkreis 2
8 Pumpe HK2-P Heizkreis 2
9 Reserve
10 Kühlmittelpumpe und Heizwasserpumpe
> Schließen Sie die Kabel, die durch die Kabeldurchführung
Netzspannung (¬ Abb. 4.4, Pos. 2) geführt wurden, an
der Anschlussseite Netzspannung der ProE-Leiterplatte
an (¬ Abb. 4.6).
> Befestigen Sie die Kabel mit den Zugentlastungen.
> Tauschen Sie den Stecker am Kabel der Kondenswasser-
pumpe ecoLEVEL mit dem an der ProE-Leiterplatte (4).
14
1
2
3
4
5
6
1
7
2
8
3
9
4
5
10
11
6
7
4.7 Anschlussseite Kleinspannung
8
Legende
1 Anschlussbuchse Kommunikationskabel zum KWK-Modul
9
2 Bezug-/Einspeisezähler Haus (extern)
3 KWK-Zähler (S0-KWK)
10
4 eBUS Heizgerät oder Trinkwasserstation
5 Fühler SP1 Speicher oben
6 Fühler SP2 Speicher Mitte
7 Fühler SP3 Speicher unten
8 Fühler VF1 Heizkreis 1
9 Fühler VF2 Heizkreis 2
10 Außenfühler (DCF-Empfang)
11 Fühler Vorlauf Heizwasser und Rücklauf Kühlmittel
> Schließen Sie die Kabel, die durch die Kabeldurchführung
Kleinspannung (¬ Abb. 4.4, Pos. 4) geführt wurden, an
der Anschlussseite Kleinspannung der ProE-Leiterplatte
an (¬ Abb. 4.7).
> Befestigen Sie die Kabel mit den Zugentlastungen.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
