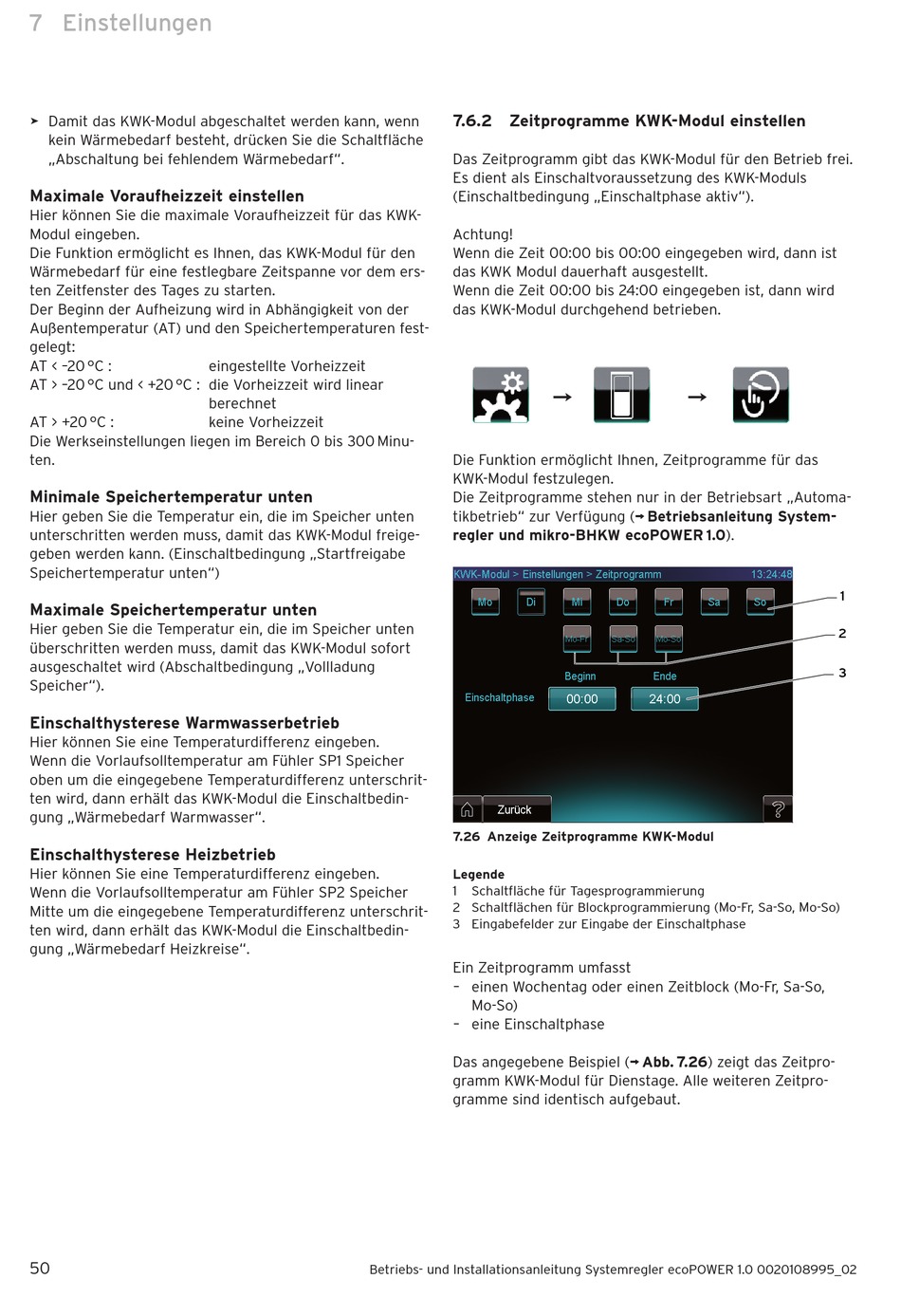

Zeitprogramme Kwk-Modul Einstellen - Vaillant ecoPOWER 1.0 VNC 28+1 Betriebs Und Installationsanleitung

7 Einstellungen
> Damit das KWK-Modul abgeschaltet werden kann, wenn
kein Wärmebedarf besteht, drücken Sie die Schaltfläche
„Abschaltung bei fehlendem Wärmebedarf".
Maximale Voraufheizzeit einstellen
Hier können Sie die maximale Voraufheizzeit für das KWK-
Modul eingeben.
Die Funktion ermöglicht es Ihnen, das KWK-Modul für den
Wärmebedarf für eine festlegbare Zeitspanne vor dem ers-
ten Zeitfenster des Tages zu starten.
Der Beginn der Aufheizung wird in Abhängigkeit von der
Außentemperatur (AT) und den Speichertemperaturen fest-
gelegt:
AT < –20 °C :
AT > –20 °C und < +20 °C : die Vorheizzeit wird linear
AT > +20 °C :
Die Werkseinstellungen liegen im Bereich 0 bis 300 Minu-
ten.
Minimale Speichertemperatur unten
Hier geben Sie die Temperatur ein, die im Speicher unten
unterschritten werden muss, damit das KWK-Modul freige-
geben werden kann. (Einschaltbedingung „Startfreigabe
Speichertemperatur unten")
Maximale Speichertemperatur unten
Hier geben Sie die Temperatur ein, die im Speicher unten
überschritten werden muss, damit das KWK-Modul sofort
ausgeschaltet wird (Abschaltbedingung „Vollladung
Speicher").
Einschalthysterese Warmwasserbetrieb
Hier können Sie eine Temperaturdifferenz eingeben.
Wenn die Vorlaufsolltemperatur am Fühler SP1 Speicher
oben um die eingegebene Temperaturdifferenz unterschrit-
ten wird, dann erhält das KWK-Modul die Einschaltbedin-
gung „Wärmebedarf Warmwasser".
Einschalthysterese Heizbetrieb
Hier können Sie eine Temperaturdifferenz eingeben.
Wenn die Vorlaufsolltemperatur am Fühler SP2 Speicher
Mitte um die eingegebene Temperaturdifferenz unterschrit-
ten wird, dann erhält das KWK-Modul die Einschaltbedin-
gung „Wärmebedarf Heizkreise".
50
eingestellte Vorheizzeit
berechnet
keine Vorheizzeit
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02

7.6.2 Zeitprogramme KWK-Modul einstellen

Das Zeitprogramm gibt das KWK-Modul für den Betrieb frei.
Es dient als Einschaltvoraussetzung des KWK-Moduls
(Einschaltbedingung „Einschaltphase aktiv").
Achtung!
Wenn die Zeit 00:00 bis 00:00 eingegeben wird, dann ist
das KWK Modul dauerhaft ausgestellt.
Wenn die Zeit 00:00 bis 24:00 eingegeben ist, dann wird
das KWK-Modul durchgehend betrieben.
¬
Die Funktion ermöglicht Ihnen, Zeitprogramme für das
KWK-Modul festzulegen.
Die Zeitprogramme stehen nur in der Betriebsart „Automa-
tikbetrieb" zur Verfügung (¬ Betriebsanleitung System-
regler und mikro-BHKW ecoPOWER 1.0).
7.26 Anzeige Zeitprogramme KWK-Modul
Legende
1 Schaltfläche für Tagesprogrammierung
2 Schaltflächen für Blockprogrammierung (Mo-Fr, Sa-So, Mo-So)
3 Eingabefelder zur Eingabe der Einschaltphase
Ein Zeitprogramm umfasst
– einen Wochentag oder einen Zeitblock (Mo-Fr, Sa-So,
Mo-So)
– eine Einschaltphase
Das angegebene Beispiel (¬ Abb. 7.26) zeigt das Zeitpro-
gramm KWK-Modul für Dienstage. Alle weiteren Zeitpro-
gramme sind identisch aufgebaut.
¬
1
2
3
