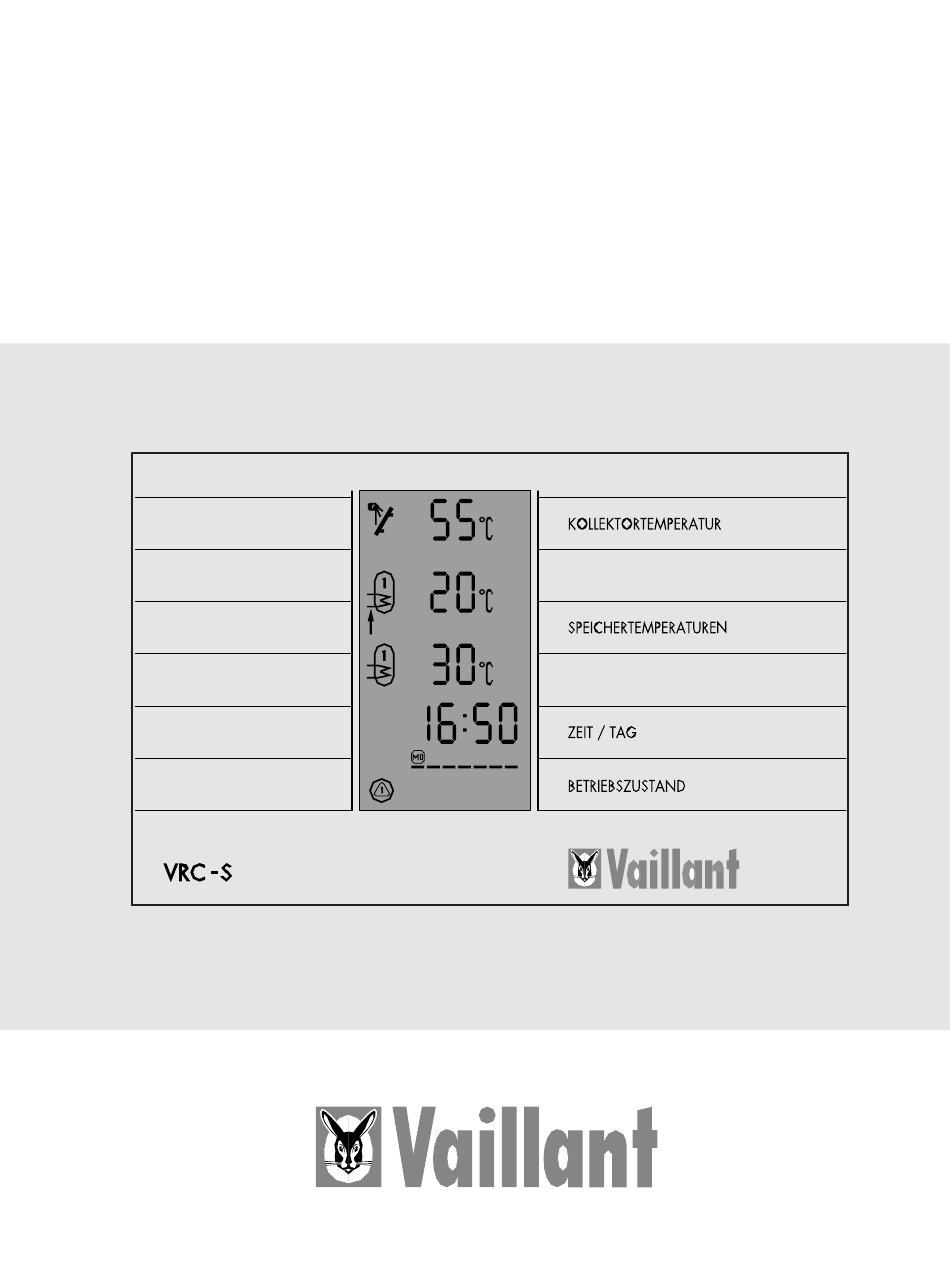

- Seite 1 INSTALLATIONSANLEITUNG SOLAR-REGLER VRC-S Nur für den Kundendienst !
-
Seite 2: Inhaltsverzeichnis
5.1 Solar-Regler VRC-S ........ -
Seite 3: Ausstattung

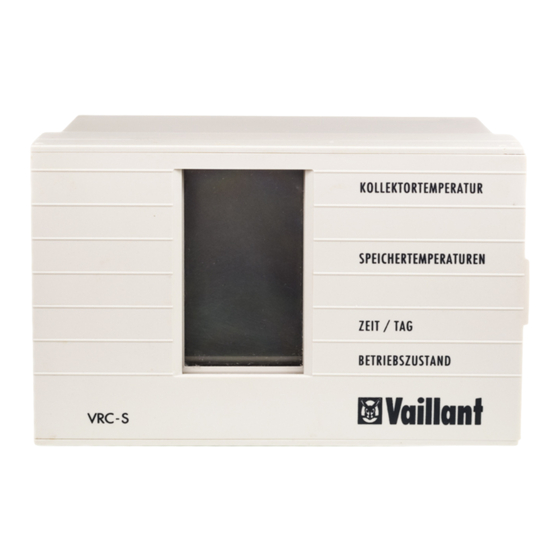

(Richtlinie 72/23/EWG des Rates) sowie der Richtlinie über die elektromagnetische Verträglichkeit (Richtlinie 89/336/EWG des Rates) erfüllt. Der Vaillant Solar-Regler VRC-S ist ein mikroprozessorgesteuerter Reg- ler zum Steuern von Solaranlagen in Verbindung mit einer Warmwas- ser-Zentralheizungsanlage. Zur Erfassung der Anlagedaten kann der Vaillant Solar-Regler VRC-S mit maximal fünf Tempera-... -
Seite 4: Anwendung
Wert, wird die Nachheizung ein- geschaltet, sofern dies nicht über ein zeitfenster ausgeschlossen ist. Abb. 2.1: Prinzipieller Aufbau der Regelung Der Solar-Regler VRC-S schaltet die Umwälzpumpe ein bzw. aus, sobald die Temperaturdifferenz zwi- schen Kollektor und Speicher den von Ihnen eingestellten Wert über-... -
Seite 5: Installation
Installation Solar-Regler VRC-S Der Vaillant Solar-Regler VRC-S (1) kann in die Solarstation der Anlage eingebaut werden. Dazu wird der Reglersockel auf eine Montageplatte montiert. Anschlie- ßend werden die Temperaturfühler- und Pumpenleitungen angeschlos- sen. Nach der Elektroinstallation wird entweder die Standardeinstellung von Ihnen übernommen, oder Sie... -
Seite 6: Montage
Montage Abb. 3.2: Reglersockel befestigen Reglerschraube lösen und Regler 1 von Reglersockel 2 abziehen. Reglersockel 2 mit 4 Schrauben auf der Befestigungplatte montieren. Den Reglersockel gemäß Anschluß- plan Kap. 4 verdrahten. Abb. 3.3: Befestigungsplatte montieren Befestigungsplatte 2 mit Halteklam- mern 3 auf die Rohrleitungen der Solarkreisstation einklicken. -
Seite 7: Fühlerwerte
Fühlerwerte Alle Fühler haben die gleiche Kennlinie °C R in Ohm °C R in Ohm –20 97070 2986 –10 55330 2488 –5 42320 2083 32650 1752 25390 1258 19900 1072 15710 12490 10000 8057 6532 5327 4369 3603 Tab. 3.1 Fühlerwerte Alle Fühler sind als Tauchfühler aus- geführt. -
Seite 8: Elektroinstallation
Regler nur im spannungslosen Der Kollektorfühler muß auf Zustand von der Reglerplatte der Vorlaufseite, d.h. am abziehen oder aufstecken! Kollektorauslauf installiert werden. Bei Einsatz des VRC-S sind die Standard-Speicherfühler (710939), die den Heizungs- reglern beiliegen, nicht zu ver wenden. - Seite 9 Kollektor- temperaturfühler Netz VRC Set S Pumpe Solarkreis Freigabe Nachladung unten oben Speichertemperaturfühler Abb. 4.1: Wandaufbau Legende zu Abb. 4.1 1 Reglersockel VRC-S 2 Netzanschluß 3 Kollektorfühler 4 Speicherfühler 5 Solarkreispumpe...
- Seite 10 VRC Set S 9528 Steuerung Heizungssch. VIH-Anschlußstecker Pumpe Solarkreis Speicher-Fühler Eingang Freigabe Nachladung unten oben Speichertemperaturfühler Abb. 4.2: Elektroverdrahtung VC... mit VRC-S und 9528 Legende zu Abb. 4.2 1 Reglersockel VRC-S 2 Netzanschluß 3 Kollektorfühler 4 VC- Schaltkasten 5 Speicherfühler 6 Solarkreispumpe...
- Seite 12 Kollektor- temperaturfühler Netz Netz VRC Set S Raumthermostat oder VRC-Set C C2 C1 VIH-Anschlußstecker Pumpe Solarkreis Freigabe Nachladung unten oben Speichertemperaturfühler Abb. 4.4: Elektroverdrahtung VC-tec mit VRC-S und internem VUV...
- Seite 14 Netz Kollektor- temperaturfühler Freigabe Nachladung Sp. 1, Sp. 2 Solarkreis Pumpen Speichertemperaturfühler Sp. 1, Sp. 2 Abb. 4.6: Elektroverdrahtung mit 2 Speichern...
- Seite 15 Kollektor- Netz temperaturfühler Schütz, bauseits Pumpe Solarkreis unten oben Speichertemperaturfühler Elektro-Heizstab Abb. 4.7: Elektroverdrahtung mit Elektro-Heizstab...
- Seite 16 Kollektor- Netz temperaturfühler Freigabe Nachladung Legionellen - Kit Solarkreis Pumpe Pumpe unten oben Speichertemperaturfühler Abb. 4.8: Elektroverdrahtung mit Legionellen-Kit...
-
Seite 17: Betriebsbereitstellung
Betriebsbereit- stellung °C Soll °C Abb. 5.1: Geräteübersicht Legende zu Abb. 5.1 1 Einschalttaste 2 Ausschalttaste 3 LC-Display 4 +-Taste (Funktion siehe Kapitel 5.2) 5 –-Taste (Funktion siehe Kapitel 5.2) 6 d-Taste (Tag einstellen) 7 h-Taste (Monat/Stunde einstellen) 8 Soll-Taste (Sollwert) 9 m-Taste (Minute einstellen) 10 Ist-Taste (Istwert) 11 P-Taste (Schaltzeiten speichern) -
Seite 18: Solar-Regler Vrc-S
Solar-Regler VRC-S • Der Solar-Regler VRC-S kann auf Wichtige Hinweise: drei Arten betrieben werden: Für die Freigabe der Nachladung 1. Standardeinstellung muß im Schaltkanal 1 (vgl. Kap. Der Regler ist werkseitig mit 5.6) mindestens eine Einschalt- einer Standardeinstellung für den zeit gesetzt werden. -
Seite 19: Betriebsarten
5.1.2 Betriebsarten Mit den Tasten (1und 2, siehe Abb. 5.1 auf Seite 17) können die Betriebsarten „AUS“ und „AUTO- MATIK“ gewählt werden. In den Betriebsart „AUS“ zeigt das Display Abb. 5.2. Die Relaisausgänge sind im nicht- aktiven Schaltzustand. Abb. 5.2: Betriebsart AUS In der Betriebsart „AUTOMATIK“... -
Seite 20: Individuelle Einstellung Der Anlagenspezifikation
Individuelle Einstellung • Inbetriebnahme der Anlagenspezifi- Nachdem die Temperaturfühler kation und Pumpen entsprechend dem Anlagenschema angeschlossen sind, Regler mit Automatiktaste in Betrieb nehmen. • 3. Bedienebene öffnen +-Taste und –-Taste zusammen für 5 Sekunden drücken. Es erscheint Abb. 5.4. Abb. 5.4: 3. Bedienebene •... - Seite 21 • Anlagenschema wechseln Ist das programmierte Anlagen- schema nicht zutreffend, durch wiederholtes Betätigen der d-Taste das passende Schema aussuchen (siehe Anhang A). Die Auswahl mit der +-Taste quit- tieren. Im Display erscheint Abb. 5.6. Mit der Automatiktaste wieder in den Automatik-Modus wechseln. Abb.
-
Seite 22: Ändern Von Vorgabewerten
Ändern von Vorgabe- • 3. Bedienebene öffnen werten +-Taste und –-Taste zusammen für 5 Sekunden drücken. Es erscheint Abb. 5.7. Abb. 5.7: 3. Bedienebene • Temperaturwerte ändern h-Taste betätigen. Es erscheint Abb. 5.8. Zu den Werten, die in diesem Unterpunkt eingegeben werden können, siehe Tabelle 5.2. -
Seite 23: Pumpentest
Pumpentest In diesem Bedienmodus können alle angeschlossenen Pumpen getestet werden. 3. Bedienebne öffnen • +-Taste und –-Taste zusammen für 5 Sekunden drücken. Es erscheint Abb. 5.9. Abb. 5.9: 3. Bedienebene • Pumpentest anwählen m-Taste drücken. Im Display erscheint Abb. 5.10. Durch Betätigen der m-Taste die Pumpe anwählen, die getestet werden soll. -
Seite 24: Einstellen Der Ja/Nein-Entscheidungen
Einstellen der Ja/Nein- • 3. Bedienebene öffnen Entscheidungen +-Taste und –-Taste zusammen für 5 Sekunden drücken. • Ja/Nein-Einstellungen wählen Soll-Taste drücken. Im Display erscheint Abb. 5.11. „N o “ zeigt die Nummer der ent- sprechenden Ja/Nein-Entschei- dung. Soll-Taste drücken, um die ange- zeigte Nummer zu wechseln. -
Seite 25: Uhrenkanal
5.5.2 Uhrenkanal In dieser Bedienebene kann die automatische Sommer-/ Winterzeit- umschaltung ein- oder ausgeschal- tet werden. Nach Einstellung der Thermostat- funktion Soll-Taste drücken. Display zeigt Abb. 5.12. Die Funktion der Nummern ist in Tabelle 5.5 ersichtlich. Abb. 5.12: Uhrenkanal No Funktion Automatische Sommer-/ Winterzeitumschaltung? YES/NO... -
Seite 26: Abfrage Aller Istwerte
Istwerte abfragen • Ist-Taste drücken. Display zeigt Abb. 5.13. Durch mehrfaches Drücken der Ist-Taste können alle Meßwerte des Vaillant Solar-Reglers VRC-S abge- fragt werden. Tabelle 5.6 zeigt die Zuordnung der Meßwerte zu den Nummern. Abb. 5.13: Istwerte abfragen No Funktion Kollektortemperatur von Kollektor 1 –... -
Seite 27: Schaltzeiten
System integriert, muß das Zeitpro- lichkeit die Nachheizung auch zeit- gramm dieser Pumpe mit den im abhängig zu steuern. VRC-S programmierten Legionellen- schutzzeiten synchronisiert werden Dafür ist das Regelgerät mit folgen- (z.B. über den VRC-MF), damit ge- den Kanälen ausgestattet: währleistet ist, daß... -
Seite 28: Eingabe Von Schaltzeiten
5.6.1 Eingabe von Schaltzeiten Ein- und Ausschaltzeitpunkte kön- nen für unterschiedliche Wochen- tage eingegeben werden. Es können einzelne Tage einpro- grammiert werden wie auch folgen- de Blöcke: – alle Tage – von Montag bis Donnerstag – Samstag und Sonntag p-Taste drücken, um in den Programmiermodus zu gelangen. -
Seite 29: Anhang A: Anlagenschemata
Anlage A: Anlagenschemata... -
Seite 30: Anhang B: Werkseinstellungen
Anlage B Werkseinstellung: Anlagenschema 1 (Einspeicherbetrieb) Flag- Flag- bezeichn. Ja-/Nein-Entscheidungen E 3 – 4 (Taste „Soll-Temperaturen“) Werksein- in E 3 – 4 stellung Solar-Sensor angeschlossen Solaraufschaltung global freigeben Solaraufschaltung für P1 freigeben Solaraufschaltung für P2 freigeben P4 bei Nachheizung EIN/unbeeinflußt Kontakt K7 bei Anforderung einer Nachladung geschlossen (YES) oder offen (NO) Kontakt K7 schaltet bei Legionellenschutz ein (YES) oder nicht ein (NO) CL Nr. - Seite 31 Anlage B Werkseinstellung: Anlagenschema 5 (Zweispeicherbetrieb mit zwei Speicherladepumpen) Flag- Flag- bezeichn. Ja-/Nein-Entscheidungen E 3 – 4 (Taste „Soll-Temperaturen“) Werksein- in E 3 – 4 stellung Solar-Sensor angeschlossen Solaraufschaltung global freigeben Solaraufschaltung für P1 freigeben Solaraufschaltung für P2 freigeben P4 bei Nachheizung EIN/unbeeinflußt Kontakt K7 bei Anforderung einer Nachladung geschlossen (YES) oder offen (NO) Kontakt K7 schaltet bei Legionellenschutz ein (YES) oder nicht ein (NO) CL Nr.
-
Seite 32: Technische Daten
Schutzklasse II, Gerät entspricht VDE 0631 Schutzart IP 40 nach DIN 40050 zulässige Umgebungs- zwischen 0 und temperatur 40°C Joh. Vaillant GmbH u. Co. • D-42850 Remscheid Telefon (0 21 91) 18-0 • Telex 8 513-879 • Telegramme: vaillant remscheid...
