11
Anzeigen der Anlagenübersichten und Statistiken

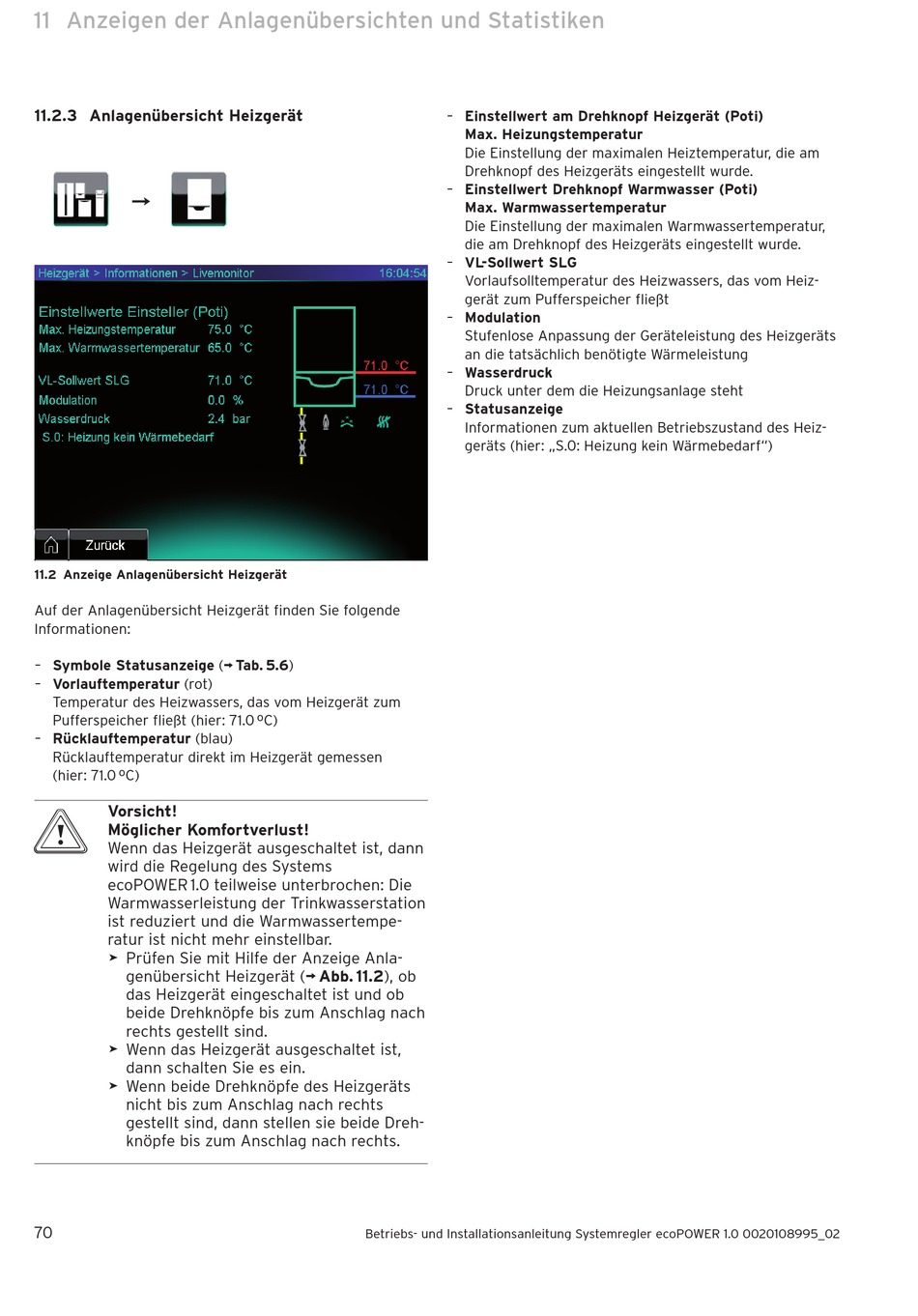

11.2.3 Anlagenübersicht Heizgerät
¬
11.2 Anzeige Anlagenübersicht Heizgerät
Auf der Anlagenübersicht Heizgerät finden Sie folgende
Informationen:
– Symbole Statusanzeige (¬ Tab. 5.6)
– Vorlauftemperatur (rot)
Temperatur des Heizwassers, das vom Heizgerät zum
Pufferspeicher fließt (hier: 71.0 ºC)
– Rücklauftemperatur (blau)
Rücklauftemperatur direkt im Heizgerät gemessen
(hier: 71.0 ºC)
Vorsicht!
b
Möglicher Komfortverlust!
Wenn das Heizgerät ausgeschaltet ist, dann
wird die Regelung des Systems
ecoPOWER 1.0 teilweise unterbrochen: Die
Warmwasserleistung der Trinkwasserstation
ist reduziert und die Warmwassertempe-
ratur ist nicht mehr einstellbar.
> Prüfen Sie mit Hilfe der Anzeige Anla-
genübersicht Heizgerät (¬ Abb. 11.2), ob
das Heizgerät eingeschaltet ist und ob
beide Drehknöpfe bis zum Anschlag nach
rechts gestellt sind.
> Wenn das Heizgerät ausgeschaltet ist,
dann schalten Sie es ein.
> Wenn beide Drehknöpfe des Heizgeräts
nicht bis zum Anschlag nach rechts
gestellt sind, dann stellen sie beide Dreh-
knöpfe bis zum Anschlag nach rechts.
70
– Einstellwert am Drehknopf Heizgerät (Poti)
Max. Heizungstemperatur
Die Einstellung der maximalen Heiztemperatur, die am
Drehknopf des Heizgeräts eingestellt wurde.
– Einstellwert Drehknopf Warmwasser (Poti)
Max. Warmwassertemperatur
Die Einstellung der maximalen Warmwassertemperatur,
die am Drehknopf des Heizgeräts eingestellt wurde.
– VL-Sollwert SLG
Vorlaufsolltemperatur des Heizwassers, das vom Heiz-
gerät zum Pufferspeicher fließt
– Modulation
Stufenlose Anpassung der Geräteleistung des Heizgeräts
an die tatsächlich benötigte Wärmeleistung
– Wasserdruck
Druck unter dem die Heizungsanlage steht
– Statusanzeige
Informationen zum aktuellen Betriebszustand des Heiz-
geräts (hier: „S.0: Heizung kein Wärmebedarf")
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
