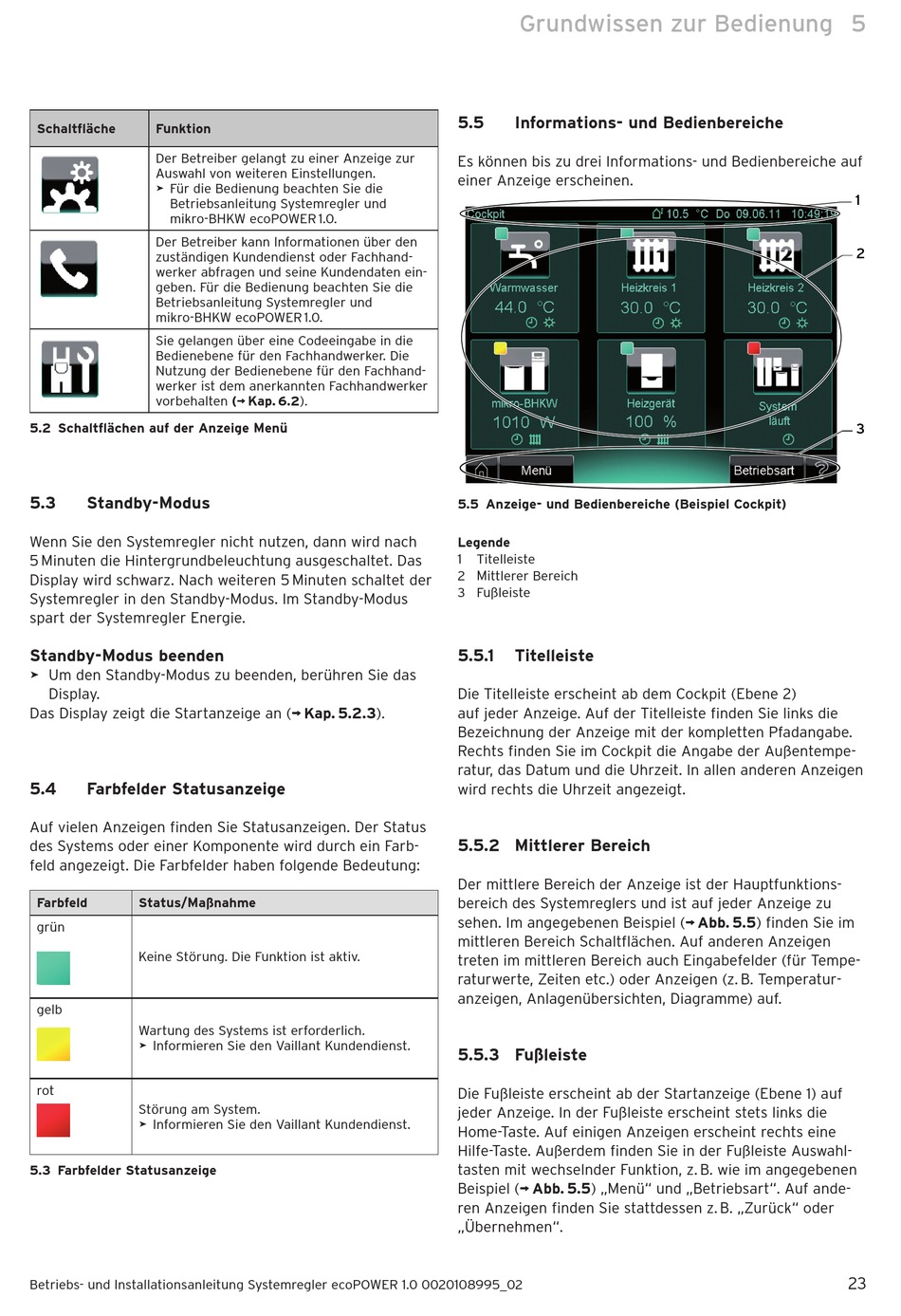

Schaltfläche
Funktion
Der Betreiber gelangt zu einer Anzeige zur
Auswahl von weiteren Einstellungen.
> Für die Bedienung beachten Sie die
Betriebsanleitung Systemregler und
mikro-BHKW ecoPOWER 1.0.
Der Betreiber kann Informationen über den
zuständigen Kundendienst oder Fachhand-
werker abfragen und seine Kundendaten ein-
geben. Für die Bedienung beachten Sie die
Betriebsanleitung Systemregler und
mikro-BHKW ecoPOWER 1.0.
Sie gelangen über eine Codeeingabe in die
Bedienebene für den Fachhandwerker. Die
Nutzung der Bedienebene für den Fachhand-
werker ist dem anerkannten Fachhandwerker
vorbehalten (¬ Kap. 6.2).
5.2 Schaltflächen auf der Anzeige Menü
5.3

Standby-Modus

Wenn Sie den Systemregler nicht nutzen, dann wird nach
5 Minuten die Hintergrundbeleuchtung ausgeschaltet. Das
Display wird schwarz. Nach weiteren 5 Minuten schaltet der
Systemregler in den Standby-Modus. Im Standby-Modus
spart der Systemregler Energie.
Standby-Modus beenden
> Um den Standby-Modus zu beenden, berühren Sie das
Display.
Das Display zeigt die Startanzeige an (¬ Kap. 5.2.3).
5.4

Farbfelder Statusanzeige

Auf vielen Anzeigen finden Sie Status anzeigen. Der Status
des Systems oder einer Komponente wird durch ein Farb-
feld angezeigt. Die Farbfelder haben folgende Bedeutung:
Farbfeld
Status/Maßnahme
grün
Keine Störung. Die Funktion ist aktiv.
gelb
Wartung des Systems ist erforderlich.
> Informieren Sie den Vaillant Kundendienst.
rot
Störung am System.
> Informieren Sie den Vaillant Kundendienst.
5.3 Farbfelder Statusanzeige
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
Grundwissen zur Bedienung
5.5

Informations- und Bedienbereiche

Es können bis zu drei Informations- und Bedienbereiche auf
einer Anzeige erscheinen.

5.5 Anzeige- und Bedienbereiche (Beispiel Cockpit)

Legende
1

Titelleiste

2 Mittlerer Bereich

3 Fußleiste
5.5.1
Titelleiste
Die Titelleiste erscheint ab dem Cockpit (Ebene 2)
auf jeder Anzeige. Auf der Titelleiste finden Sie links die
Bezeichnung der Anzeige mit der kompletten Pfadangabe.
Rechts finden Sie im Cockpit die Angabe der Außentempe-
ratur, das Datum und die Uhrzeit. In allen anderen Anzeigen
wird rechts die Uhrzeit angezeigt.
5.5.2 Mittlerer Bereich
Der mittlere Bereich der Anzeige ist der Hauptfunktions-
bereich des Systemreglers und ist auf jeder Anzeige zu
sehen. Im angegebenen Beispiel (¬ Abb. 5.5) finden Sie im
mittleren Bereich Schaltflächen. Auf anderen Anzeigen
treten im mittleren Bereich auch Eingabefelder (für Tempe-
raturwerte, Zeiten etc.) oder Anzeigen (z. B. Temperatur-
anzeigen, Anlagenübersichten, Diagramme) auf.
5.5.3 Fußleiste
Die Fußleiste erscheint ab der Startanzeige (Ebene 1) auf
jeder Anzeige. In der Fußleiste erscheint stets links die
Home-Taste. Auf einigen Anzeigen erscheint rechts eine
Hilfe-Taste. Außerdem finden Sie in der Fußleiste Auswahl-
tasten mit wechselnder Funktion, z. B. wie im angegebenen
Beispiel (¬ Abb. 5.5) „Menü" und „Betriebsart". Auf ande-
ren Anzeigen finden Sie stattdessen z. B. „Zurück" oder
„Übernehmen".
5
1
2
3
