11.3.1

Liniendiagramme anzeigen

¬

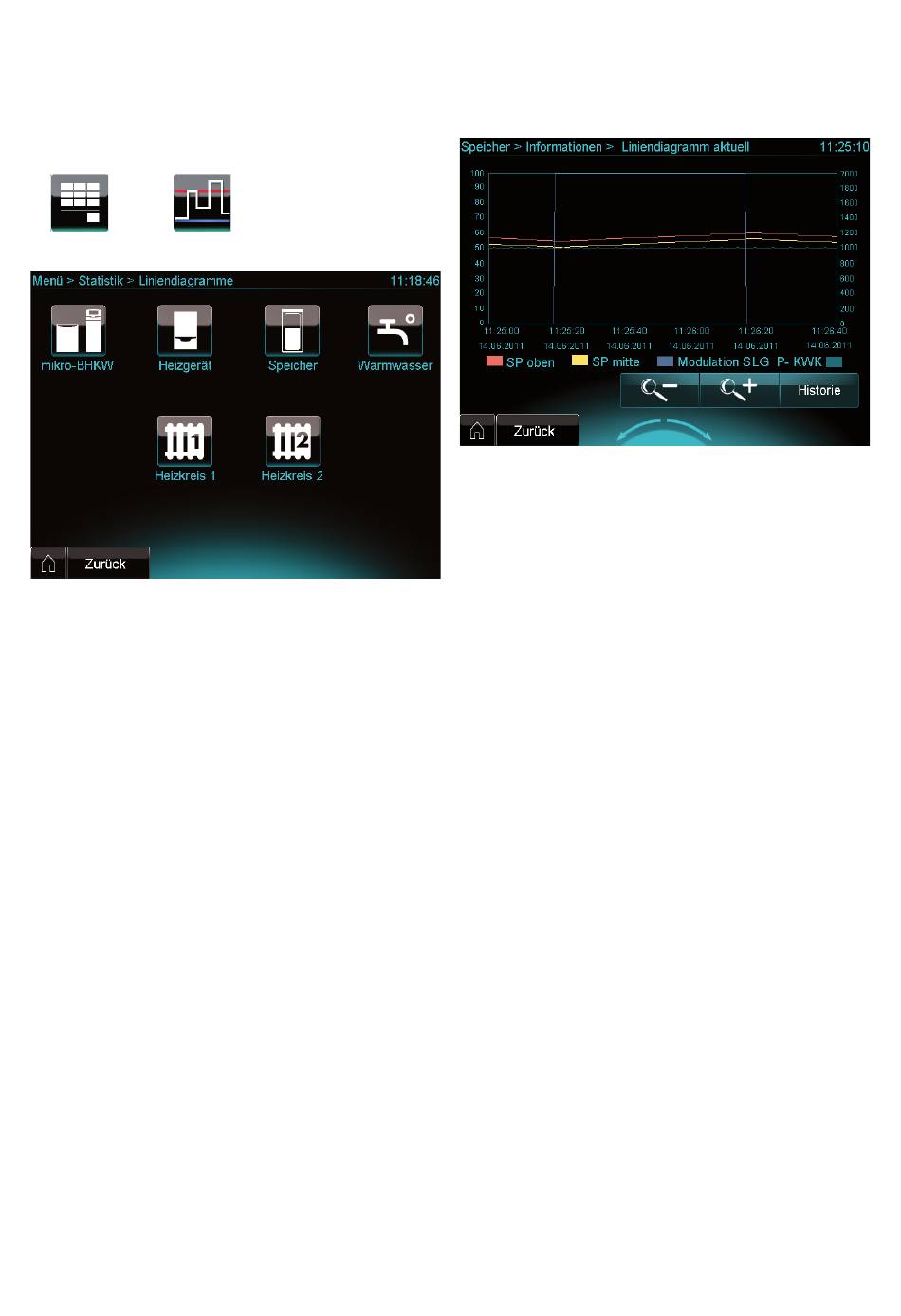

11.11 Anzeige Komponentenauswahl Liniendiagramme
Auf der Anzeige Komponentenauswahl Liniendiagramme
können Sie die Komponenten wählen, für die Liniendia-
gramme angezeigt werden sollen:
– mikro-BHKW
– Heizgerät
– Pufferspeicher
– Warmwasser (Trinkwasserstation)
– Heizkreis 1
– Heizkreis 2
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_02
Anzeigen der Anlagenübersichten und Statistiken
Beispiel für ein Liniendiagramm

11.12 Anzeige Liniendiagramm (Beispiel)

Der Systemregler zeigt aktuelle und historische Linien-
diagramme an.
In Abb. 11.12 sehen Sie z. B. ein aktuelles Liniendiagramm
mit den Parametern:
– Speichertemperatur oben (SP oben)
– Speichertemperatur mitte (SP mitte)
– Modulation Heizgerät (Modulation SLG)
– Leistung KWK-Modul (P-KWK)
> Um historische Liniendiagramme auszuwählen, berühren
Sie die Schaltfläche „ Historie".
> Um aktuelle Liniendiagramme auszuwählen, berühren Sie
die Schaltfläche „Aktuell".
Den Anzeigezeitraum können Sie über die Schaltflächen
„Lupe +" und „Lupe -" verändern.
