4 Elektrischer Anschluß

4.1 Allgemeine Hinweise

Achtung!
• Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
• Anschluß Feldgehäuse: Kabelführung fixieren oder in Panzerrohr verlegen.
• Potentialausgleich zwischen Meßaufnehmer und Meßumformer sicherstellen
(s. Anschlußplan Seite 14 ff.).
• Beachten Sie bitte die auf Seite 11 aufgeführten Hinweise zur Einhaltung der
Schutzart IP 65 für das Feldgehäuse.
4.2 Anschluß des Meßumformers
Warnung!
• Stromschlaggefahr!
– Hilfsenergie ausschalten, bevor Sie das Meßgerät öffnen.
– Bei der DoS-Ausführung liegt auf der Verbindungsleitung zwischen
Meßumformer/Meßaufnehmer eine Versorgungsspannung von 60 V DC
(galvanisch vom Netz getrennt).
• Schutzleiter mit dem Gehäuse-Erdanschluß verbinden, bevor die Hilfsenergie
angelegt wird.
• Vor dem Einschalten ist sicherzustellen, daß die angelegte Hilfsenergie innerhalb
des auf dem Typenschild angegebenen Bereichs liegt. Ferner sind die national
gültigen Installationsvorschriften zu beachten.
• Bei Rackkassette und Schalttafelgehäuse dürfen unbelegte Klemmen aus Sicher-
heitsgründen nicht anderweitig verwendet werden!
• Beachten Sie für den Anschluß von Meßgeräten mit Ex-Zulassung die entsprechen-
den Angaben und Anschlußbilder in der separaten Ex-Dokumentation zu dieser
Betriebsanleitung .
Anschlußplan
Rackkassette / Schalttafel-Einbaugehäuse
s. Seite 14
Hilfsenergie
Procom DZL 363
Hilfsenergie
Procom DZL 363
Endress+Hauser
Anschlußplan Feldgehäuse
s. Seite 16
Anschlußplan Meßaufnehmer
s. BA 014D/06/de "Promass 63"
Hilfsenergie
(Dx-Ausführung)
4 Elektrischer Anschluß
Achtung!
Warnung!

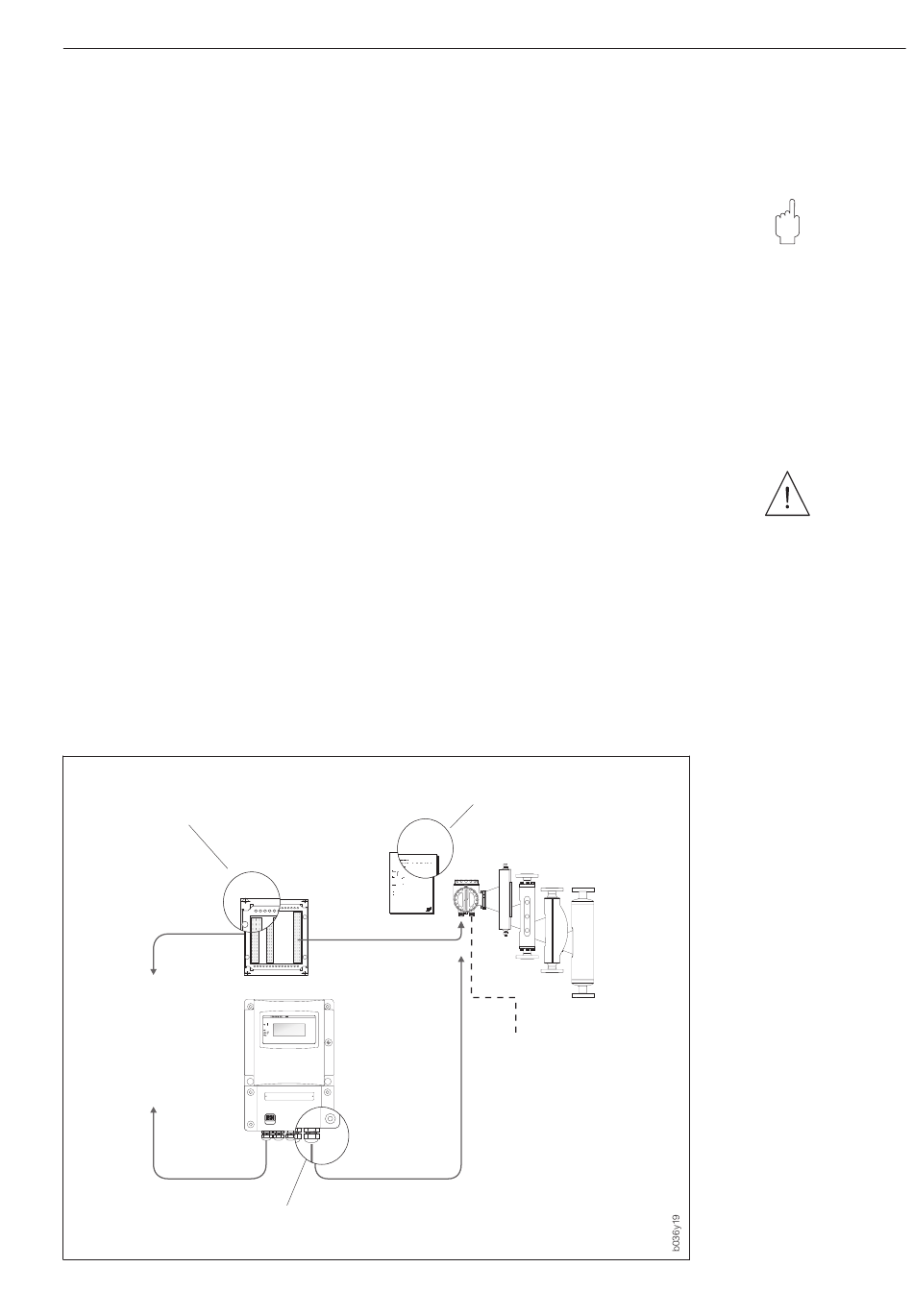

Abb. 5
Elektrischer Anschluß:
DoS-Ausführung
Promass 63 wird durch
Procom DZL 363 mit
Hilfsenergie versorgt.
Dx-Ausführung
Promass 63 muß mit separater
Hilfsenergie versorgt werden.
13
