Elektrischer Anschluss

B
A

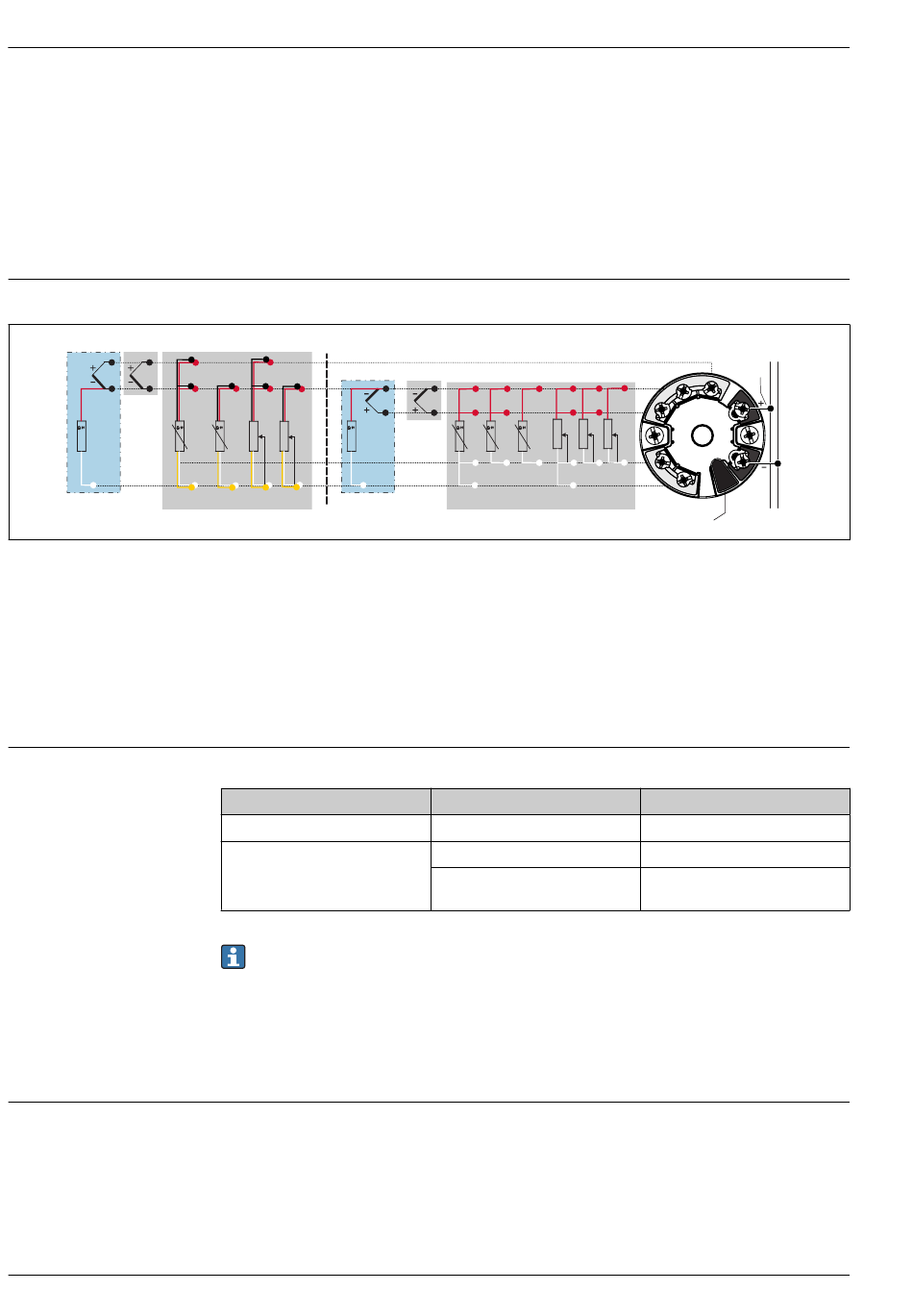

 3 Klemmenanschlussbelegung des Kopftransmitters
A Sensoreingang 2, TC und mV, externe Vergleichsmessstelle (CJ) Pt1000
B Sensoreingang 2, TC und mV, interne Vergleichsmessstelle (CJ)
C Sensoreingang 2, RTD und Ω, 2- und 3-Leiter
D Sensoreingang 1, TC und mV, externe Vergleichsmessstelle (CJ) Pt1000
E Sensoreingang 1, TC und mV, interne Vergleichsmessstelle (CJ)
F Sensoreingang 1, RTD und Ω, 2-, 3- und 4-Leiter
G Display-Anschluss, Service-Schnittstelle
H Busanschluss und Spannungsversorgung

Klemmen

Antwortzeit

8
Geräteanschluss an einen SPE-Switch
Bei Einsatz im nicht explosionsgefährdeten Bereich: geeigneter SPE-Switch. Voraussetzung:
• Unterstützung von Standard 10BASE-T1L
• Unterstützung der PoDL-Leistungsklasse 10, 11 oder 12
• Erkennung der SPE Feldgeräte ohne integrierten PoDL-Baustein
• Polaritätsunabhängig
Anschlusswerte SPE-Switch:
• Maximale Eingangsspannung: 30 V
• Minimale Ausgangswerte: 1,85 W
C
RD (BK)
WH (YE)
Wahlweise Schraub- oder Push-in-Klemmen für Sensor- und Versorgungsleitungen:
Klemmenausführung
Schraubklemmen
Push-in-Klemmen (Leitungsaus-
führung, Abisolierlänge = min.
10 mm (0,39 in)
Bei Push-in-Klemmen und der Verwendung von flexiblen Leitern mit einem Leitungsquer-
schnitt ≤ 0,3 mm² müssen Aderendhülsen verwendet werden. Ansonsten wird bei Anschluss
von flexiblen Leitungen an Push-in-Klemmen empfohlen, keine Aderendhülsen zu verwenden.

Leistungsmerkmale

• ≤ 0,5 s pro Kanal RTD
• ≤ 0,5 s pro Kanal TC
• ≤ 1,6 s pro Kanal CJ
Im Zwei-Kanal-Betrieb verdoppeln sich die Antwortzeiten aufgrund der sequentiellen Messwerter-
fassung.
DC
E F
D
RD
WH
Leitungsausführung
Starr oder flexibel
Starr oder flexibel
Flexibel mit Aderendhülsen mit/
ohne Kunststoffhülse
iTEMP TMT86
H
7
6
1
5
1+
2-
4
2
3
G
Leitungsquerschnitt
≤ 2,5 mm² (14 AWG)
0,2 ... 1,5 mm² (24 ... 16 AWG)
0,25 ... 1,5 mm² (24 ... 16 AWG)
Endress+Hauser
A0048881
