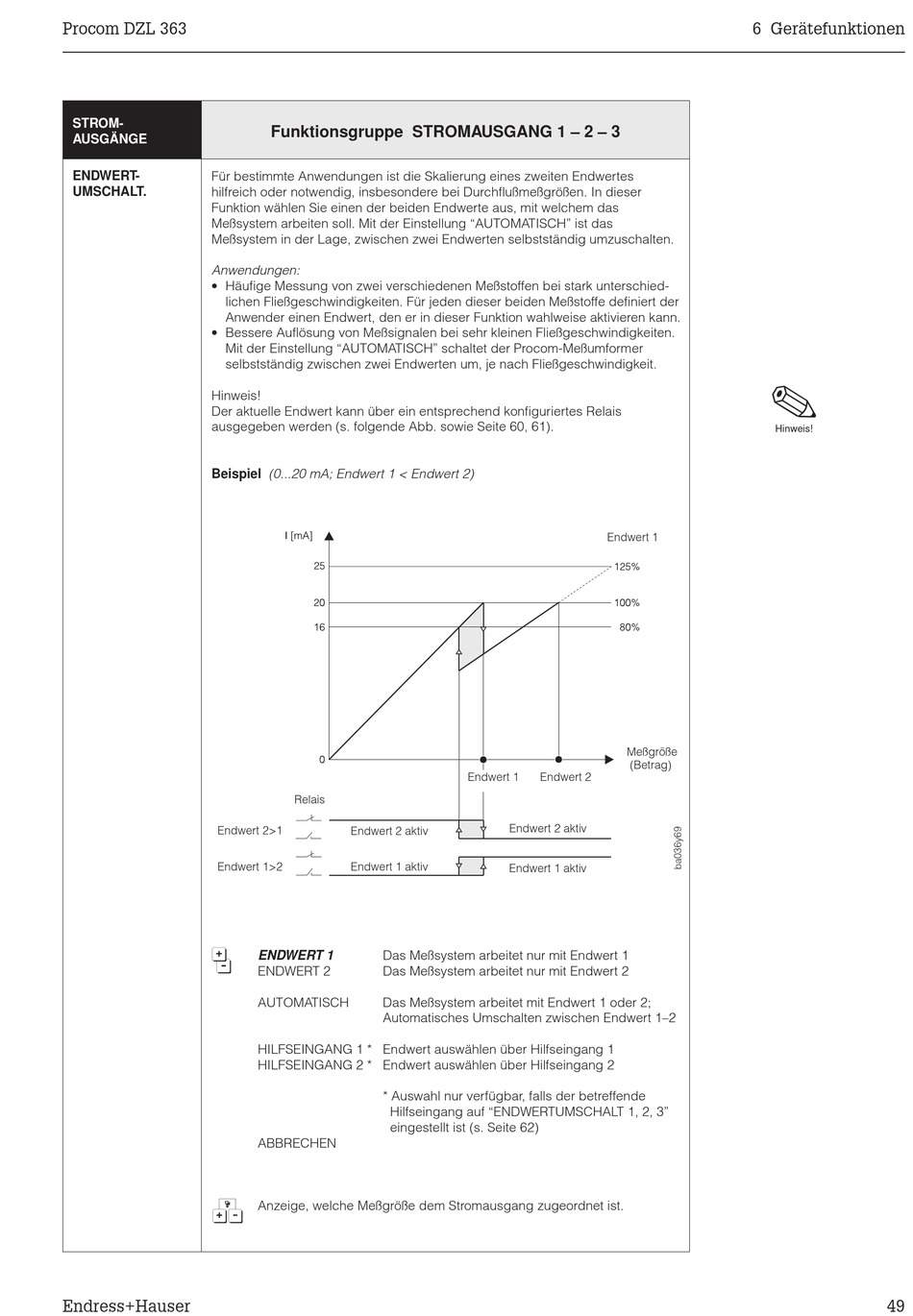

Procom DZL 363
STROM-
AUSGÄNGE
ENDWERT- Für bestimmte Anwendungen ist die Skalierung eines zweiten Endwertes
UMSCHALT. hilfreich oder notwendig, insbesondere bei Durchflußmeßgrößen. In dieser
Funktion wählen Sie einen der beiden Endwerte aus, mit welchem das
Meßsystem arbeiten soll. Mit der Einstellung "AUTOMATISCH" ist das
Meßsystem in der Lage, zwischen zwei Endwerten selbstständig umzuschalten.
Anwendungen:
• Häufige Messung von zwei verschiedenen Meßstoffen bei stark unterschied-
lichen Fließgeschwindigkeiten. Für jeden dieser beiden Meßstoffe definiert der
Anwender einen Endwert, den er in dieser Funktion wahlweise aktivieren kann.
• Bessere Auflösung von Meßsignalen bei sehr kleinen Fließgeschwindigkeiten.
Mit der Einstellung "AUTOMATISCH" schaltet der Procom-Meßumformer
selbstständig zwischen zwei Endwerten um, je nach Fließgeschwindigkeit.
Hinweis!
Der aktuelle Endwert kann über ein entsprechend konfiguriertes Relais
ausgegeben werden (s. folgende Abb. sowie Seite 60, 61).
Beispiel (0...20 mA; Endwert 1 < Endwert 2)
Endwert 2>1
Endwert 1>2
6
7
Endress+Hauser
Funktionsgruppe STROMAUSGANG 1 – 2 – 3
Relais
Endwert 2 aktiv
Endwert 1 aktiv
ENDWERT 1 Das Meßsystem arbeitet nur mit Endwert 1
ENDWERT 2 Das Meßsystem arbeitet nur mit Endwert 2
AUTOMATISCH Das Meßsystem arbeitet mit Endwert 1 oder 2;
Automatisches Umschalten zwischen Endwert 1–2
HILFSEINGANG 1 * Endwert auswählen über Hilfseingang 1
HILFSEINGANG 2 * Endwert auswählen über Hilfseingang 2
* Auswahl nur verfügbar, falls der betreffende
Hilfseingang auf "ENDWERTUMSCHALT 1, 2, 3"
eingestellt ist (s. Seite 62)

ABBRECHEN

Anzeige, welche Meßgröße dem Stromausgang zugeordnet ist.
Endwert 1
Meßgröße
(Betrag)
Endwert 1 Endwert 2
Endwert 2 aktiv
Endwert 1 aktiv
6 Gerätefunktionen
Hinweis!
