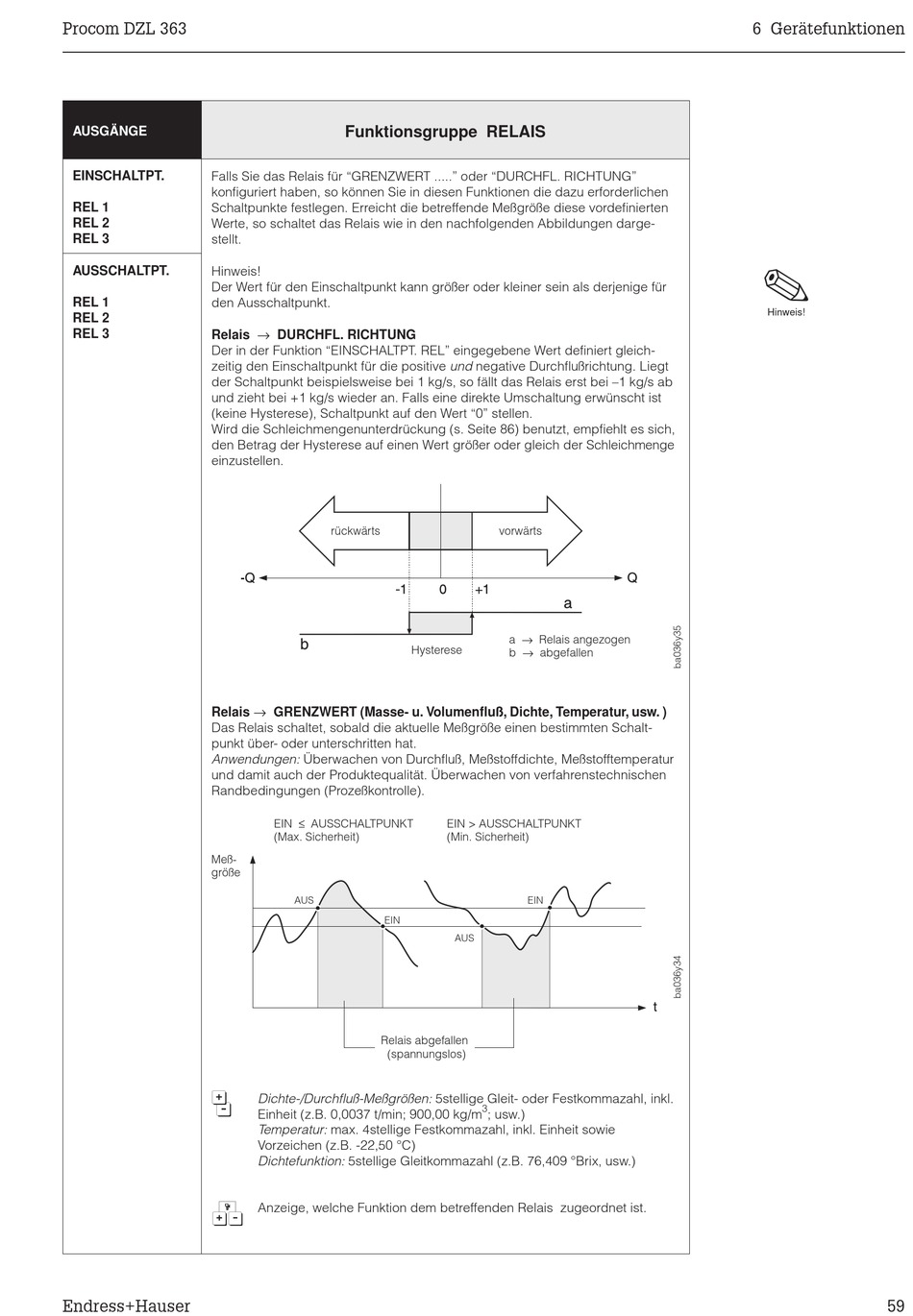

Endress+Hauser procom DZL 363 Betriebsanleitung Seite 59

Procom DZL 363
AUSGÄNGE
EINSCHALTPT. Falls Sie das Relais für "GRENZWERT ....." oder "DURCHFL. RICHTUNG"
konfiguriert haben, so können Sie in diesen Funktionen die dazu erforderlichen
REL 1
Schaltpunkte festlegen. Erreicht die betreffende Meßgröße diese vordefinierten
REL 2 Werte, so schaltet das Relais wie in den nachfolgenden Abbildungen darge-
REL 3 stellt.
AUSSCHALTPT.
Hinweis!
Der Wert für den Einschaltpunkt kann größer oder kleiner sein als derjenige für
REL 1
den Ausschaltpunkt.
REL 2
Relais → DURCHFL. RICHTUNG
REL 3
Der in der Funktion "EINSCHALTPT. REL" eingegebene Wert definiert gleich-
zeitig den Einschaltpunkt für die positive und negative Durchflußrichtung. Liegt
der Schaltpunkt beispielsweise bei 1 kg/s, so fällt das Relais erst bei –1 kg/s ab
und zieht bei +1 kg/s wieder an. Falls eine direkte Umschaltung erwünscht ist
(keine Hysterese), Schaltpunkt auf den Wert "0" stellen.
Wird die Schleichmengenunterdrückung (s. Seite 86) benutzt, empfiehlt es sich,
den Betrag der Hysterese auf einen Wert größer oder gleich der Schleichmenge
einzustellen.
Relais → GRENZWERT (Masse- u. Volumenfluß, Dichte, Temperatur, usw. )
Das Relais schaltet, sobald die aktuelle Meßgröße einen bestimmten Schalt-
punkt über- oder unterschritten hat.
Anwendungen: Überwachen von Durchfluß, Meßstoffdichte, Meßstofftemperatur
und damit auch der Produktequalität. Überwachen von verfahrenstechnischen
Randbedingungen (Prozeßkontrolle).
Meß-
größe
6
7
Endress+Hauser
Funktionsgruppe RELAIS
rückwärts
Hysterese
EIN ≤ AUSSCHALTPUNKT
(Max. Sicherheit)
AUS
EIN
Relais abgefallen
(spannungslos)
Dichte-/Durchfluß-Meßgrößen: 5stellige Gleit- oder Festkommazahl, inkl.
Einheit (z.B. 0,0037 t/min; 900,00 kg/m
Temperatur: max. 4stellige Festkommazahl, inkl. Einheit sowie
Vorzeichen (z.B. -22,50 °C)
Dichtefunktion: 5stellige Gleitkommazahl (z.B. 76,409 °Brix, usw.)
Anzeige, welche Funktion dem betreffenden Relais zugeordnet ist.
vorwärts
a → Relais angezogen
b → abgefallen
EIN > AUSSCHALTPUNKT
(Min. Sicherheit)
EIN
AUS
3
; usw.)
6 Gerätefunktionen
Hinweis!
