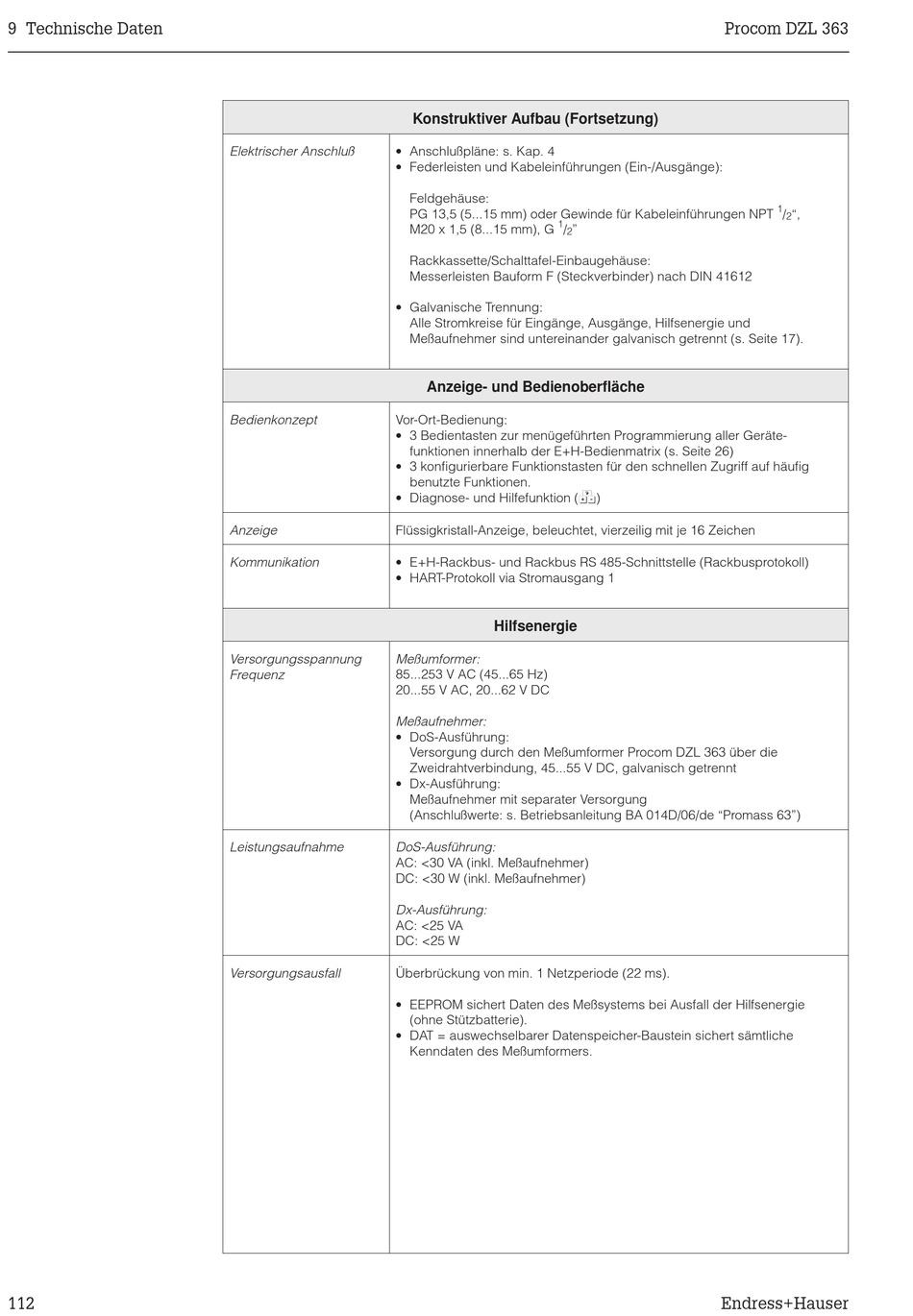

9 Technische Daten
112
• Anschlußpläne: s. Kap. 4
Elektrischer Anschluß
• Federleisten und Kabeleinführungen (Ein-/Ausgänge):
• Galvanische Trennung:
Bedienkonzept Vor-Ort-Bedienung:
• 3 Bedientasten zur menügeführten Programmierung aller Geräte-
• 3 konfigurierbare Funktionstasten für den schnellen Zugriff auf häufig
• Diagnose- und Hilfefunktion ( 7 )
Anzeige Flüssigkristall-Anzeige, beleuchtet, vierzeilig mit je 16 Zeichen
• E+H-Rackbus- und Rackbus RS 485-Schnittstelle (Rackbusprotokoll)
Kommunikation
• HART-Protokoll via Stromausgang 1
Versorgungsspannung Meßumformer:
Frequenz 85...253 V AC (45...65 Hz)
20...55 V AC, 20...62 V DC
Meßaufnehmer:
• DoS-Ausführung:
• Dx-Ausführung:
Leistungsaufnahme DoS-Ausführung:
AC: <30 VA (inkl. Meßaufnehmer)
DC: <30 W (inkl. Meßaufnehmer)
Dx-Ausführung:
AC: <25 VA
DC: <25 W
Versorgungsausfall
Überbrückung von min. 1 Netzperiode (22 ms).
• EEPROM sichert Daten des Meßsystems bei Ausfall der Hilfsenergie
• DAT = auswechselbarer Datenspeicher-Baustein sichert sämtliche
Konstruktiver Aufbau (Fortsetzung)
Feldgehäuse:
PG 13,5 (5...15 mm) oder Gewinde für Kabeleinführungen NPT
1
M20 x 1,5 (8...15 mm), G / "
2
Rackkassette/Schalttafel-Einbaugehäuse:
Messerleisten Bauform F (Steckverbinder) nach DIN 41612
Alle Stromkreise für Eingänge, Ausgänge, Hilfsenergie und
Meßaufnehmer sind untereinander galvanisch getrennt (s. Seite 17).
Anzeige- und Bedienoberfläche
funktionen innerhalb der E+H-Bedienmatrix (s. Seite 26)
benutzte Funktionen.
Hilfsenergie
Versorgung durch den Meßumformer Procom DZL 363 über die
Zweidrahtverbindung, 45...55 V DC, galvanisch getrennt
Meßaufnehmer mit separater Versorgung
(Anschlußwerte: s. Betriebsanleitung BA 014D/06/de "Promass 63")
(ohne Stützbatterie).
Kenndaten des Meßumformers.
Procom DZL 363
1
/ ",
2
