3 Montage Meßumformergehäuse
Hinweis!

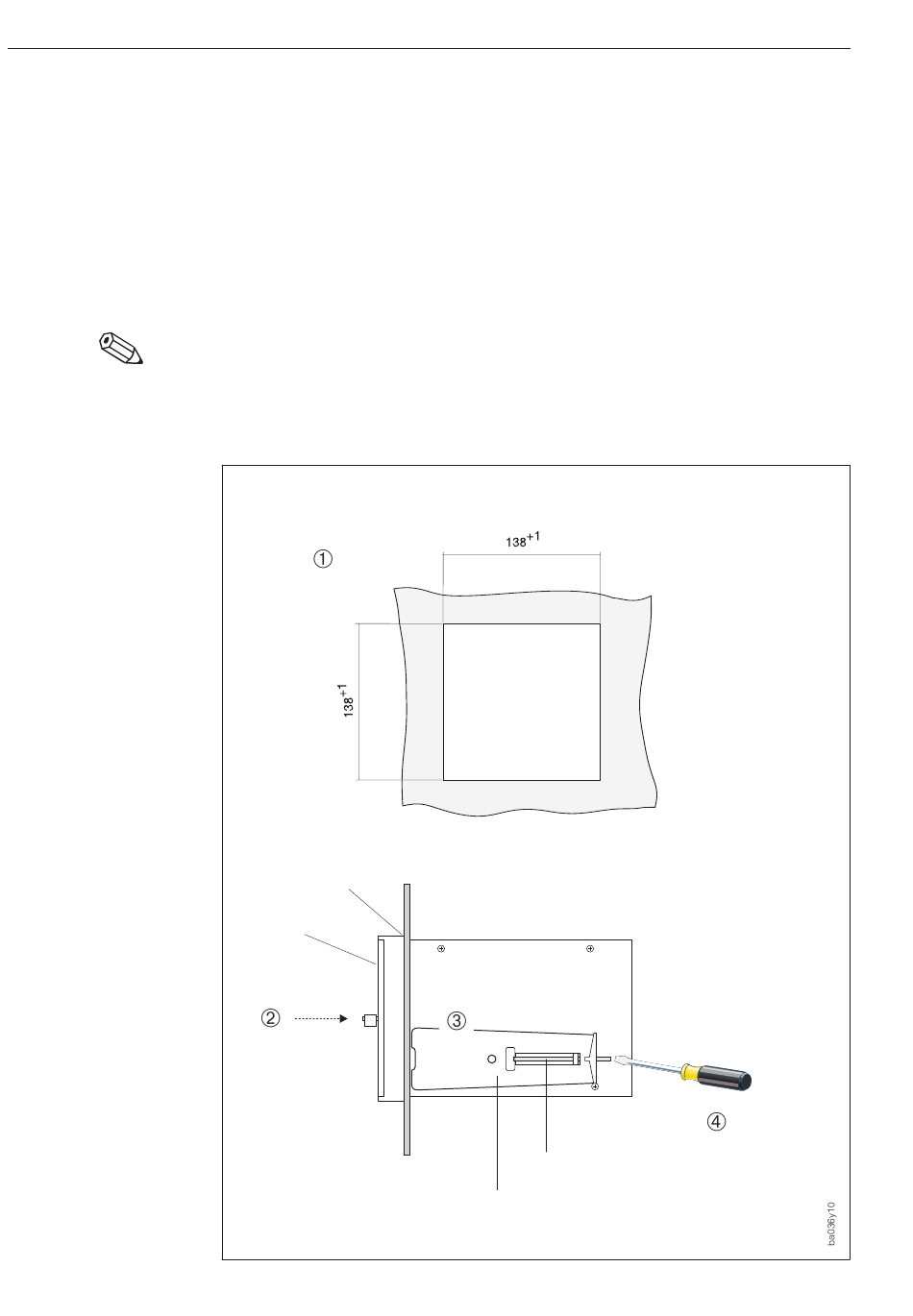

Abb. 2
Einbau des Schalttafelgehäuses
10
3.3 Montage Schalttafel-Einbaugehäuse
1. Bereiten Sie die Einbauöffnung in Ihrer Schalttafel vor (138
Hinter den Messerleisten ist genügend Platz für die Verdrahtung vorzusehen
Einbautiefe = 199 mm (ohne Raum für Verdrahtung).
2. Schieben Sie das Gehäuse von vorne durch den Schalttafel-Ausschnitt.
3. Gehäuse waagrecht halten und die Befestigungsspangen in die dafür
vorgesehenen Gehäuse-Aussparungen einführen.
4. Ziehen Sie die Spannschrauben der beiden Befestigungsspangen solange an,
bis das Gehäuse fest auf der Schalttafelwand sitzt. Eine weitere Abstützung ist
nicht notwendig.
Hinweis!
• Installieren Sie das Schalttafel-Einbaugehäuse nur in trockener und sauberer
Umgebung.
• Beachten Sie die allgemeinen Hinweise auf Seite 9.
• Abmessungen: s. Seite 107
IP 20
IP 54
Schalttafel
Spannschraube
Befestigungsspange
Procom DZL 363
+1 +1
mm x 138 mm).
