4 Elektrischer Anschluß

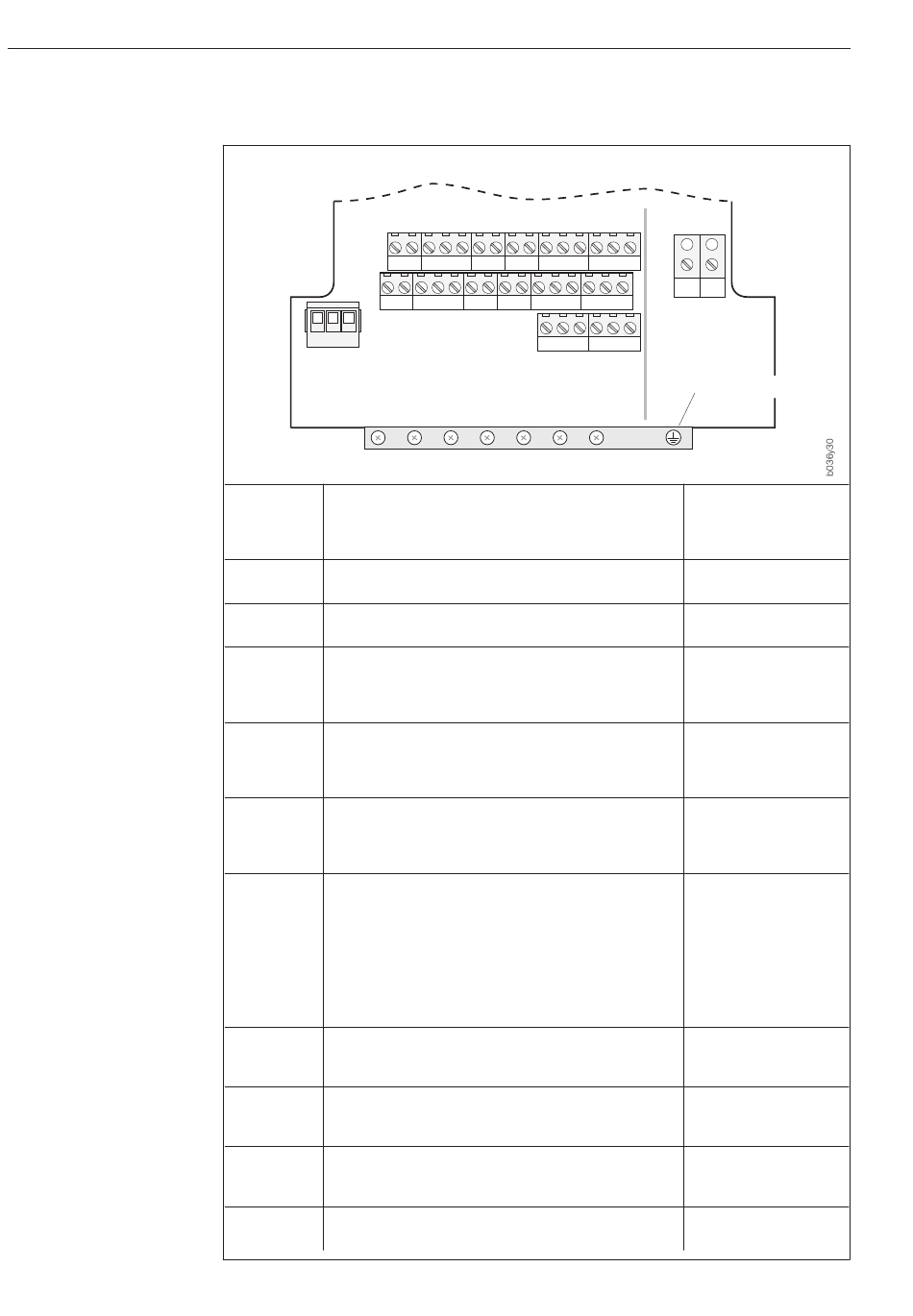

Abb. 7
Belegung der Anschlußklemmen
(Feldgehäuse)
16
Anschlußplan (Feldgehäuse)
20 22 30 32 34 40 42 50 52 60 63 66 70 73 76
21 23 31 33 35 41 43 51 53 61 64 67 71 74 77
1 2 3
1
L– für DC
2 L1 für AC
3
N für AC
Erdschiene
Erdanschluß für Schutzleiter und Kabelschirm
20
A-Daten
21
B-Daten
22
23
30
(+) Impuls- / Frequenzausgang 1 (aktiv oder passiv)
32 (+) Impuls- / Frequenzausgang 2 (aktiv oder passiv)
34 (+) Impuls- / Frequenzausgang 3 (aktiv oder passiv)
31, 33, 35
(–) gemeinsamer Masseanschluß für alle Ausgänge
40 (+) Stromeingang 1
41
(–) Masseanschluß Stromeingang 1
42
(+) Stromeingang 2
43 (–) Masseanschluß Stromeingang 2
50
(+) Hilfseingang 1
51 (–) Masseanschluß Hilfseingang 1
52 (+) Hilfseingang 2
53
(–) Masseanschluß Hilfseingang 2
60 (+) Stromausgang 1
61
(–) Masseanschluß Stromausgang 1
63
(+) Stromausgang 2
64 (–) Masseanschluß Stromausgang 2
66 (+) Stromausgang 3
67
(–) Masseanschluß Stromausgang 3
62 Prüfklemme Stromausgang 1
65 Prüfklemme Stromausgang 2
68
Prüfklemme Stromausgang 3
70 (a) Arbeitskontakt
71
(u) gemeinsamer Anschluß Relais 1
72
(r) Ruhekontakt
73 (a) Arbeitskontakt
74
(u) gemeinsamer Anschluß Relais 2
75
(r) Ruhekontakt
76
(a) Arbeitskontakt
77
(u) gemeinsamer Anschluß Relais 3
78 (r) Ruhekontakt
80
Dx-Ausführung: A-Daten (Dx+)
81 Dx-Ausführung: B-Daten (Dx–)
62 65 68 72 75 78
L+ für DC
DoS-Ausführung: DoS+
DoS-Ausführung: DoS–
Procom DZL 363
80 81
Erdschiene (am Gehäuse)
Hilfsenergie
Rackbus RS 485
Data Logger (in Vorb.)
Impuls-/
Frequenzausgänge
1, 2, 3
Stromeingänge 1, 2
(in Vorb.)
Hilfseingänge 1, 2
Stromausgänge 1, 2, 3
Relaisausgang 1
Relaisausgang 2
Relaisausgang 3
Verbindung zu
Promass 63
