5 Bedienübersicht

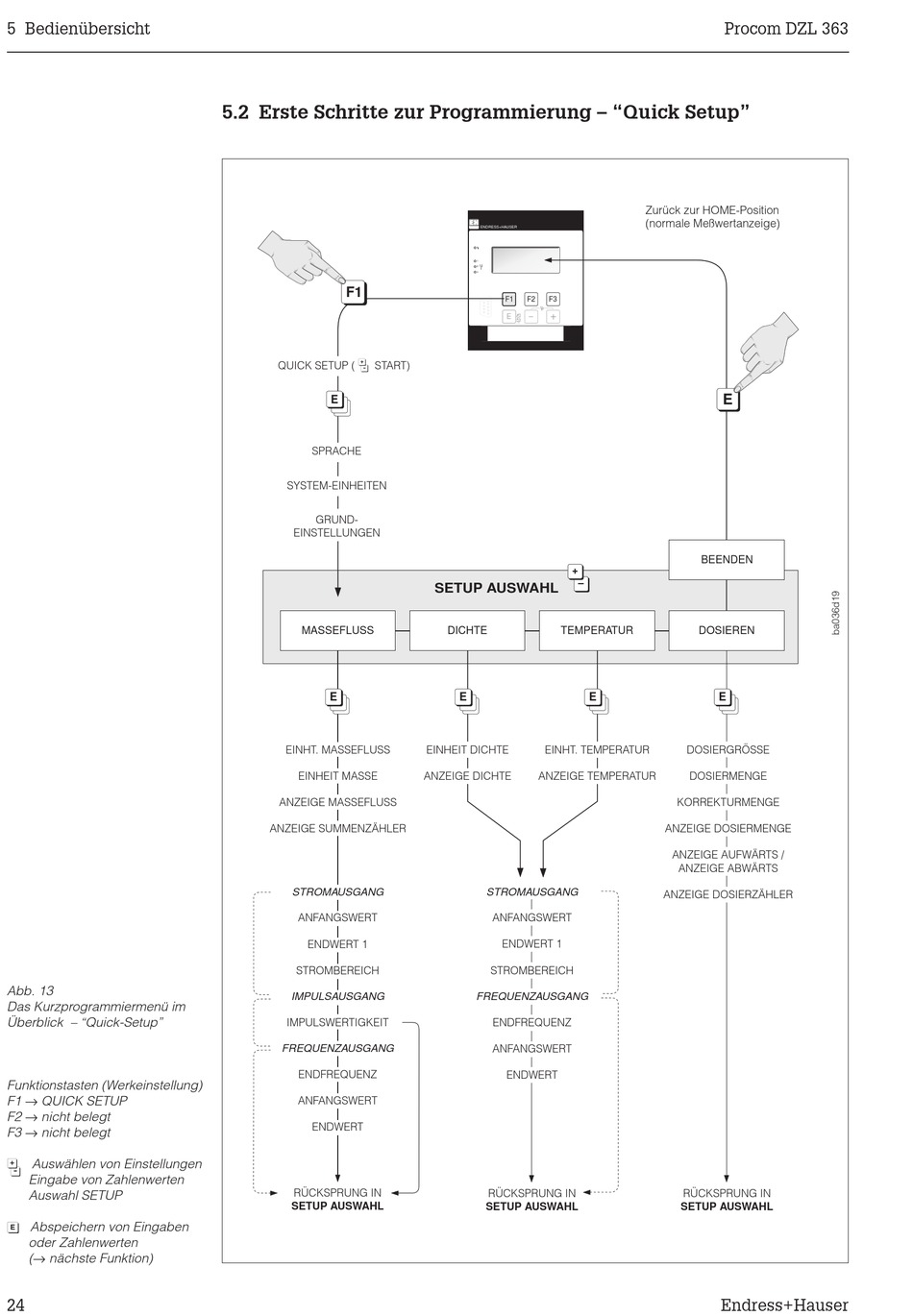

Abb. 13
Das Kurzprogrammiermenü im
Überblick – "Quick-Setup"
Funktionstasten (Werkeinstellung)
F1 → QUICK SETUP
F2 → nicht belegt
F3 → nicht belegt
6
Auswählen von Einstellungen
Eingabe von Zahlenwerten
Auswahl SETUP
1
Abspeichern von Eingaben
oder Zahlenwerten
( → nächste Funktion)
24
5.2 Erste Schritte zur Programmierung – "Quick Setup"
F1
6
QUICK SETUP ( START)
E
SPRACHE
SYSTEM-EINHEITEN
GRUND-
EINSTELLUNGEN
MASSEFLUSS
E
EINHT. MASSEFLUSS
EINHEIT MASSE
ANZEIGE MASSEFLUSS
ANZEIGE SUMMENZÄHLER
STROMAUSGANG
ANFANGSWERT
ENDWERT 1
STROMBEREICH
IMPULSAUSGANG
IMPULSWERTIGKEIT
FREQUENZAUSGANG
ENDFREQUENZ
ANFANGSWERT
ENDWERT
RÜCKSPRUNG IN

SETUP AUSWAHL

ENDRESS+HAUSER
1
2
3
F1 F2 F3
-
+
E
>3s
+
–
SETUP AUSWAHL
DICHTE TEMPERATUR
E E
EINHEIT DICHTE EINHT. TEMPERATUR
ANZEIGE DICHTE ANZEIGE TEMPERATUR
STROMAUSGANG
ANFANGSWERT
ENDWERT 1
STROMBEREICH
FREQUENZAUSGANG
ENDFREQUENZ
ANFANGSWERT
ENDWERT
RÜCKSPRUNG IN
SETUP AUSWAHL
Procom DZL 363
Zurück zur HOME-Position
(normale Meßwertanzeige)
E
BEENDEN
DOSIEREN
E
DOSIERGRÖSSE
DOSIERMENGE
KORREKTURMENGE
ANZEIGE DOSIERMENGE
ANZEIGE AUFWÄRTS /
ANZEIGE ABWÄRTS
ANZEIGE DOSIERZÄHLER
RÜCKSPRUNG IN
SETUP AUSWAHL
Endress+Hauser
