Procom DZL 363
7.7 Austausch der Gerätesicherungen
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie die Rackkassette
ausbauen.
• Bei Geräten mit Ex-Zulassung sind die Vorschriften gemäß der separaten
Ex-Dokumentation einzuhalten.
1. Hilfsenergie ausschalten.
2. Rackkassette ausbauen (s. Seite 103).
3. Die auszutauschenden Gerätesicherungen befinden sich auf der Netzteilplatine
(s. Abb. 21). Bauen Sie dazu die Netzteilplatine, wie auf Seite 104 beschrieben, aus.
Verwenden Sie ausschließlich folgenden Sicherungstyp:
Netzsicherung (liegend)
– 2 A träge/250 V; 5 x 20 mm (20...55 V AC / 20...62 V DC)
– 1 A träge/250 V; 5 x 20 mm (85...253 V AC)
Sicherung für DoS-Ausführung (stehend)
– 0,5 A träge/250 V; 5 x 20 mm (85...253 V AC)
4. Netzplatine wieder in die Rackkassette montieren.
5. Rackkassette wieder einbauen.
5. Hilfsenergie einschalten.
1 2
6 7 8
Endress+Hauser
Rückansicht Rackkassette
1 I/O-Platine
2 CPU-Platine
3
3 Netzteilplatine
9 10
7 Fehlersuche und Störungsbeseitigung
Sicherung
(nur bei DoS-Ausführung)
Netzsicherung
(Schutzkappe entfernen)
Warnung!

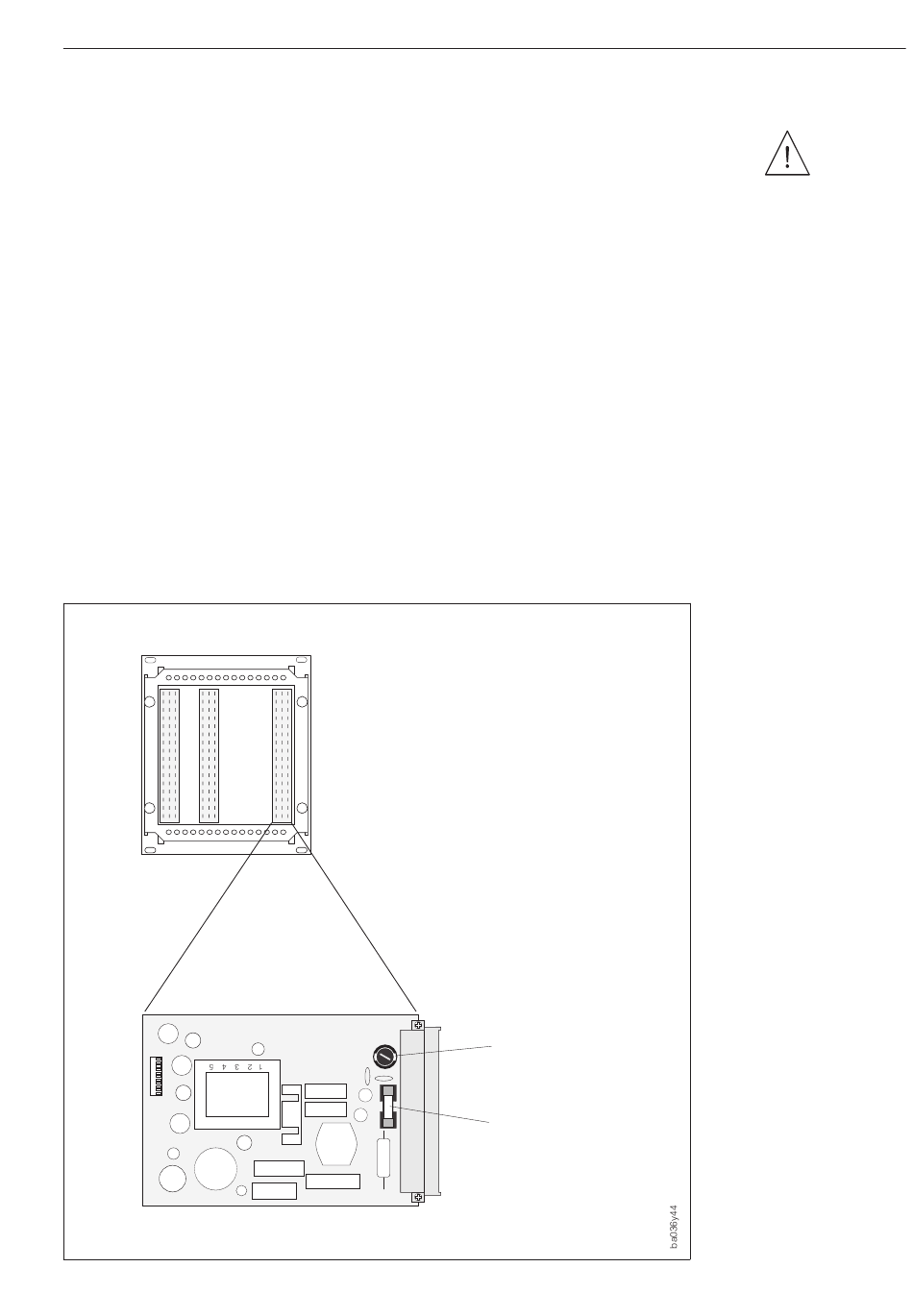

Abb. 21
Lage der Gerätesicherung auf
der CPU-Platine
105
