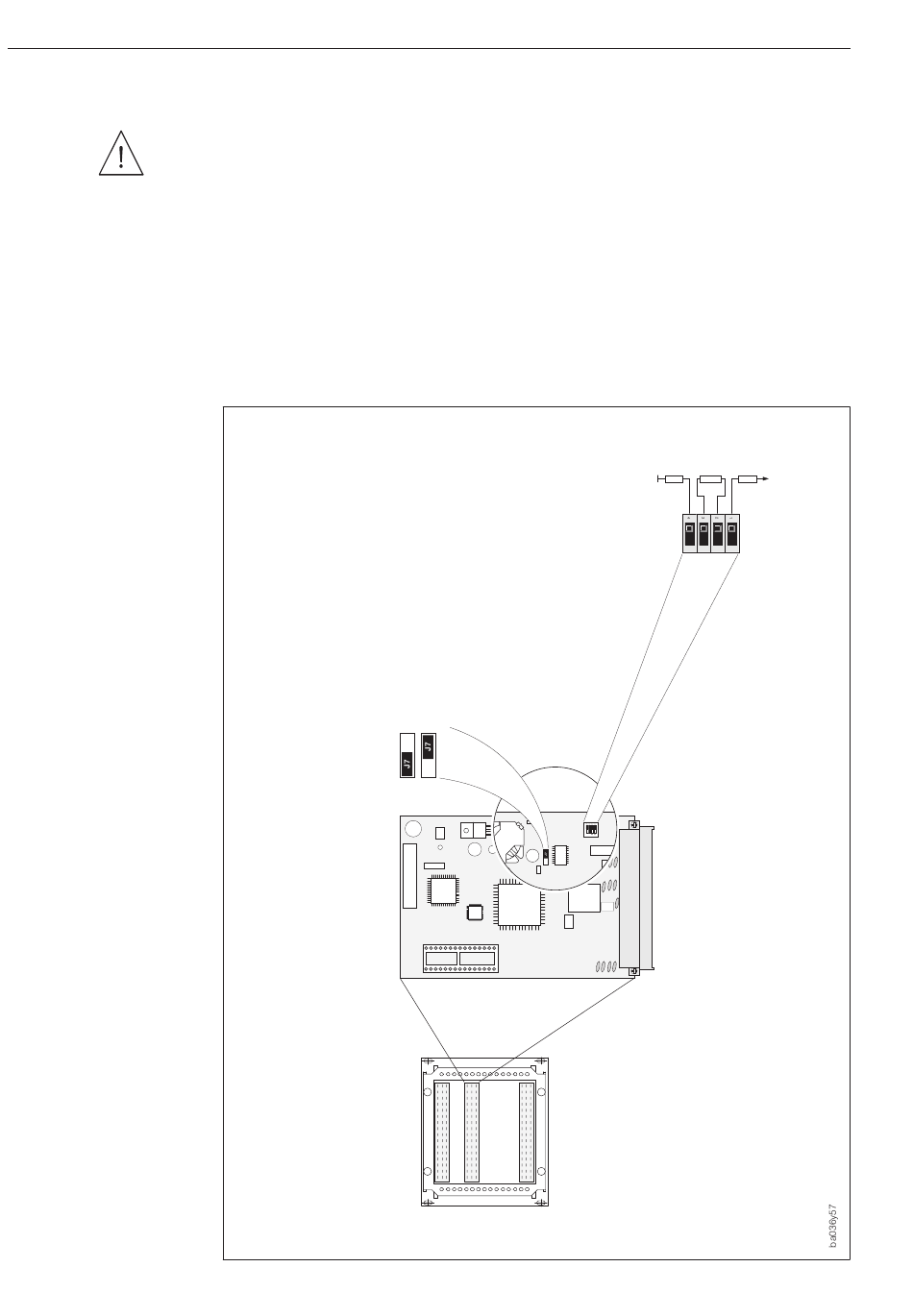

Abb. 22
Rackbuskonfiguration und
Abschlußwiderstände
(CPU-Platine)
106
7.8 Abschlußwiderstände / Rackbusmodus konfigurieren
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie die Rackkassette
ausbauen.
• Bei Geräten mit Ex-Zulassung sind die Vorschriften gemäß der separaten
Ex-Dokumentation einzuhalten.
1. Hilfsenergie ausschalten.
2. Rackkassette ausbauen (s. Seite 103), danach CPU-Platine ausbauen
(s. Seite 104).
3. Abschlußwiderstände bzw. Rackbusmodus gemäß Abbildung 22 einstellen.
4. CPU-Platine wieder in die Rackkassette montieren.
5. Rackkassette wieder einbauen.
5. Hilfsenergie einschalten.
Abschlußwiderstände (Wahlschalter Nr. 1–4)
• Abschlußwiderstand für den letzten
Meßumformer im Bus:
→ Schalter auf "OFF – ON – ON – OFF" stellen
• Falls zusätzlich Busvorspannung erforderlich:
→ Schalter auf "ON – ON – ON – ON" stellen
Rackbusmodus (Steckbrücke)
A Rackbus RS 485
B E+H-Rackbus
A B
CPU-Platine
Rückansicht
19"-Rackkassette
Procom DZL 363
392 Ω 150 Ω 392 Ω
+5V
OFF
ON
