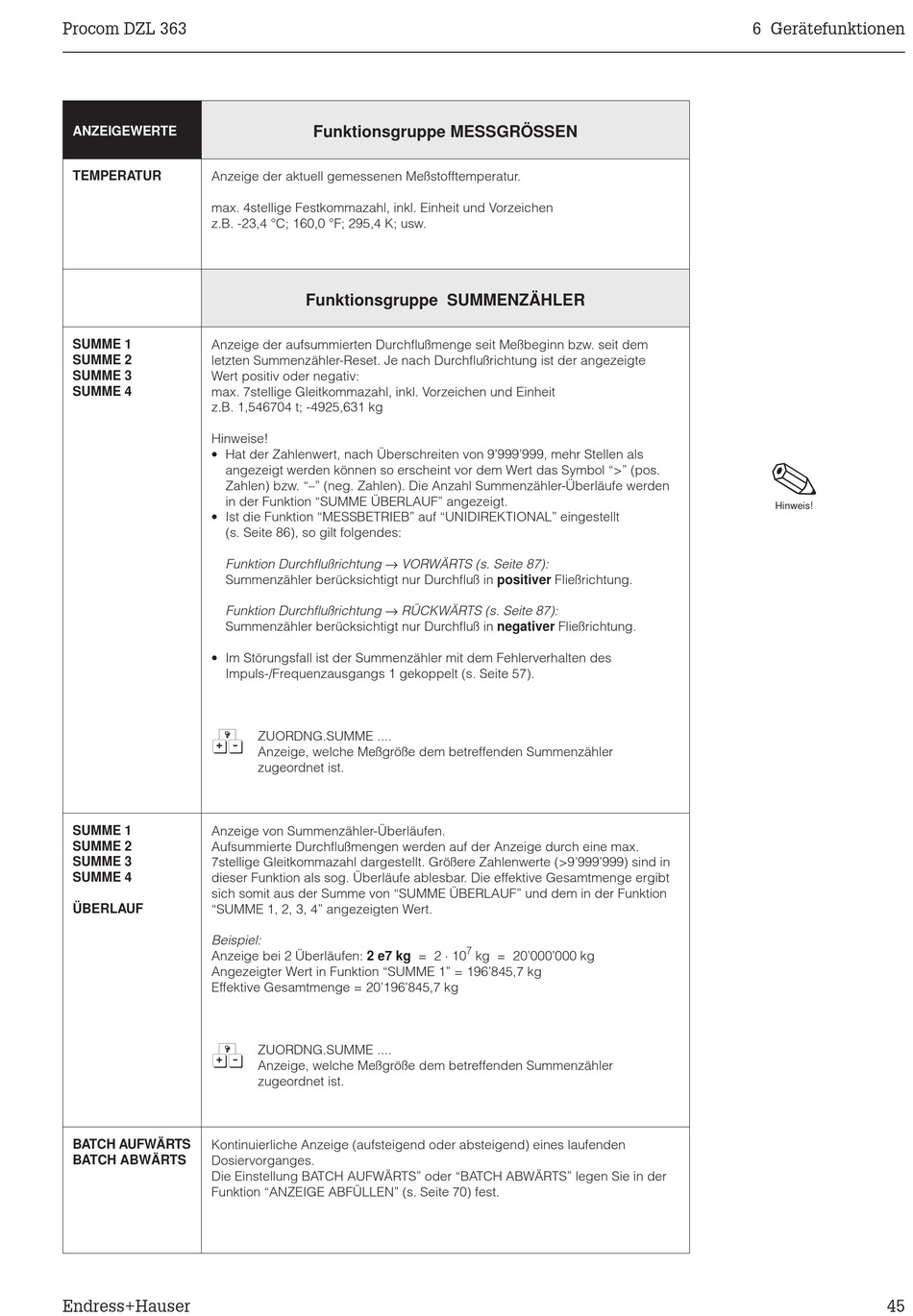

Procom DZL 363
ANZEIGEWERTE
TEMPERATUR Anzeige der aktuell gemessenen Meßstofftemperatur.
max. 4stellige Festkommazahl, inkl. Einheit und Vorzeichen
z.B. -23,4 °C; 160,0 °F; 295,4 K; usw.
SUMME 1 Anzeige der aufsummierten Durchflußmenge seit Meßbeginn bzw. seit dem
SUMME 2
letzten Summenzähler-Reset. Je nach Durchflußrichtung ist der angezeigte
SUMME 3 Wert positiv oder negativ:
SUMME 4 max. 7stellige Gleitkommazahl, inkl. Vorzeichen und Einheit
z.B. 1,546704 t; -4925,631 kg
Hinweise!
• Hat der Zahlenwert, nach Überschreiten von 9'999'999, mehr Stellen als
angezeigt werden können so erscheint vor dem Wert das Symbol ">" (pos.
Zahlen) bzw. "–" (neg. Zahlen). Die Anzahl Summenzähler-Überläufe werden
in der Funktion "SUMME ÜBERLAUF" angezeigt.
• Ist die Funktion "MESSBETRIEB" auf "UNIDIREKTIONAL" eingestellt
(s. Seite 86), so gilt folgendes:
Funktion Durchflußrichtung → VORWÄRTS (s. Seite 87):
Summenzähler berücksichtigt nur Durchfluß in positiver Fließrichtung.
Funktion Durchflußrichtung → RÜCKWÄRTS (s. Seite 87):
Summenzähler berücksichtigt nur Durchfluß in negativer Fließrichtung.
• Im Störungsfall ist der Summenzähler mit dem Fehlerverhalten des
Impuls-/Frequenzausgangs 1 gekoppelt (s. Seite 57).
7
SUMME 1 Anzeige von Summenzähler-Überläufen.
SUMME 2 Aufsummierte Durchflußmengen werden auf der Anzeige durch eine max.
SUMME 3
7stellige Gleitkommazahl dargestellt. Größere Zahlenwerte (>9'999'999) sind in
SUMME 4 dieser Funktion als sog. Überläufe ablesbar. Die effektive Gesamtmenge ergibt
sich somit aus der Summe von "SUMME ÜBERLAUF" und dem in der Funktion
ÜBERLAUF
"SUMME 1, 2, 3, 4" angezeigten Wert.
Beispiel:
Anzeige bei 2 Überläufen: 2 e7 kg = 2 ⋅ 10
Angezeigter Wert in Funktion "SUMME 1" = 196'845,7 kg
Effektive Gesamtmenge = 20'196'845,7 kg
7
BATCH AUFWÄRTS
Kontinuierliche Anzeige (aufsteigend oder absteigend) eines laufenden
BATCH ABWÄRTS Dosiervorganges.
Die Einstellung BATCH AUFWÄRTS" oder "BATCH ABWÄRTS" legen Sie in der
Funktion "ANZEIGE ABFÜLLEN" (s. Seite 70) fest.
Endress+Hauser
Funktionsgruppe MESSGRÖSSEN
Funktionsgruppe SUMMENZÄHLER
ZUORDNG.SUMME ....
Anzeige, welche Meßgröße dem betreffenden Summenzähler
zugeordnet ist.
ZUORDNG.SUMME ....
Anzeige, welche Meßgröße dem betreffenden Summenzähler
zugeordnet ist.
7
kg = 20'000'000 kg
6 Gerätefunktionen
Hinweis!
45
