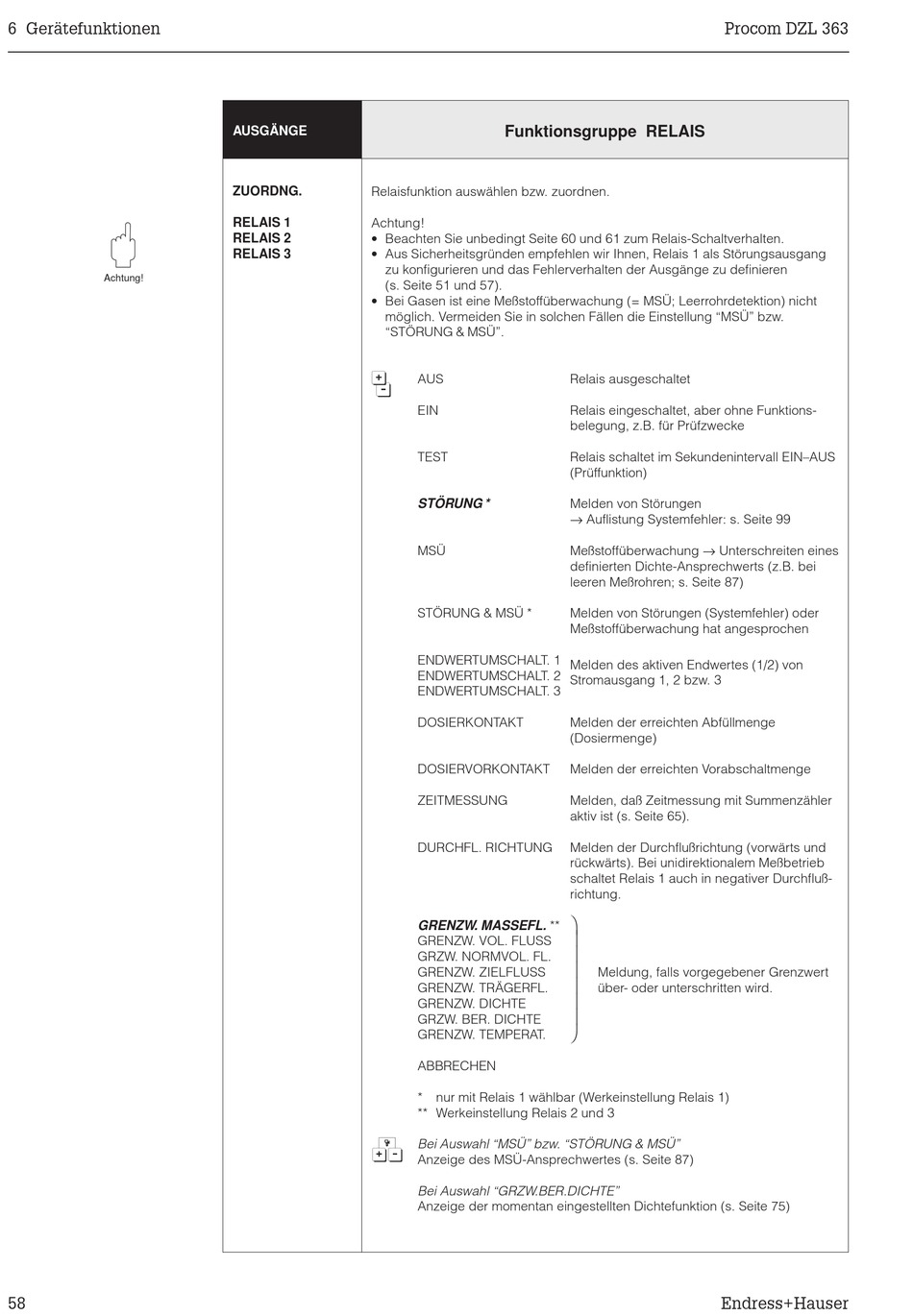

Relais 1 - Endress+Hauser procom DZL 363 Betriebsanleitung

6 Gerätefunktionen
Achtung!
58
AUSGÄNGE
ZUORDNG. Relaisfunktion auswählen bzw. zuordnen.

RELAIS 1

Achtung!
• Beachten Sie unbedingt Seite 60 und 61 zum Relais-Schaltverhalten.
RELAIS 2
• Aus Sicherheitsgründen empfehlen wir Ihnen, Relais 1 als Störungsausgang
RELAIS 3
zu konfigurieren und das Fehlerverhalten der Ausgänge zu definieren
(s. Seite 51 und 57).
• Bei Gasen ist eine Meßstoffüberwachung (= MSÜ; Leerrohrdetektion) nicht
möglich. Vermeiden Sie in solchen Fällen die Einstellung "MSÜ" bzw.
"STÖRUNG & MSÜ".
6
7
Funktionsgruppe RELAIS
AUS Relais ausgeschaltet
EIN Relais eingeschaltet, aber ohne Funktions-
belegung, z.B. für Prüfzwecke
TEST Relais schaltet im Sekundenintervall EIN–AUS
(Prüffunktion)
STÖRUNG * Melden von Störungen
→ Auflistung Systemfehler: s. Seite 99
Meßstoffüberwachung → Unterschreiten eines
MSÜ
definierten Dichte-Ansprechwerts (z.B. bei
leeren Meßrohren; s. Seite 87)
STÖRUNG & MSÜ * Melden von Störungen (Systemfehler) oder
Meßstoffüberwachung hat angesprochen
ENDWERTUMSCHALT. 1 Melden des aktiven Endwertes (1/2) von
ENDWERTUMSCHALT. 2 Stromausgang 1, 2 bzw. 3
ENDWERTUMSCHALT. 3
DOSIERKONTAKT Melden der erreichten Abfüllmenge
(Dosiermenge)
DOSIERVORKONTAKT Melden der erreichten Vorabschaltmenge
ZEITMESSUNG Melden, daß Zeitmessung mit Summenzähler
aktiv ist (s. Seite 65).
DURCHFL. RICHTUNG Melden der Durchflußrichtung (vorwärts und
rückwärts). Bei unidirektionalem Meßbetrieb
schaltet Relais 1 auch in negativer Durchfluß-
richtung.

GRENZW. MASSEFL. **

GRENZW. VOL. FLUSS

GRZW. NORMVOL. FL.

GRENZW. ZIELFLUSS

GRENZW. TRÄGERFL.

GRENZW. DICHTE

GRZW. BER. DICHTE

GRENZW. TEMPERAT.
ABBRECHEN
* nur mit Relais 1 wählbar (Werkeinstellung Relais 1)
** Werkeinstellung Relais 2 und 3
Bei Auswahl "MSÜ" bzw. "STÖRUNG & MSÜ"
Anzeige des MSÜ-Ansprechwertes (s. Seite 87)
Bei Auswahl "GRZW.BER.DICHTE"
Anzeige der momentan eingestellten Dichtefunktion (s. Seite 75)
Procom DZL 363
Meldung, falls vorgegebener Grenzwert
über- oder unterschritten wird.
