8 Transport
SW4
SW13
Bypass aktivieren
Bypass deaktivieren

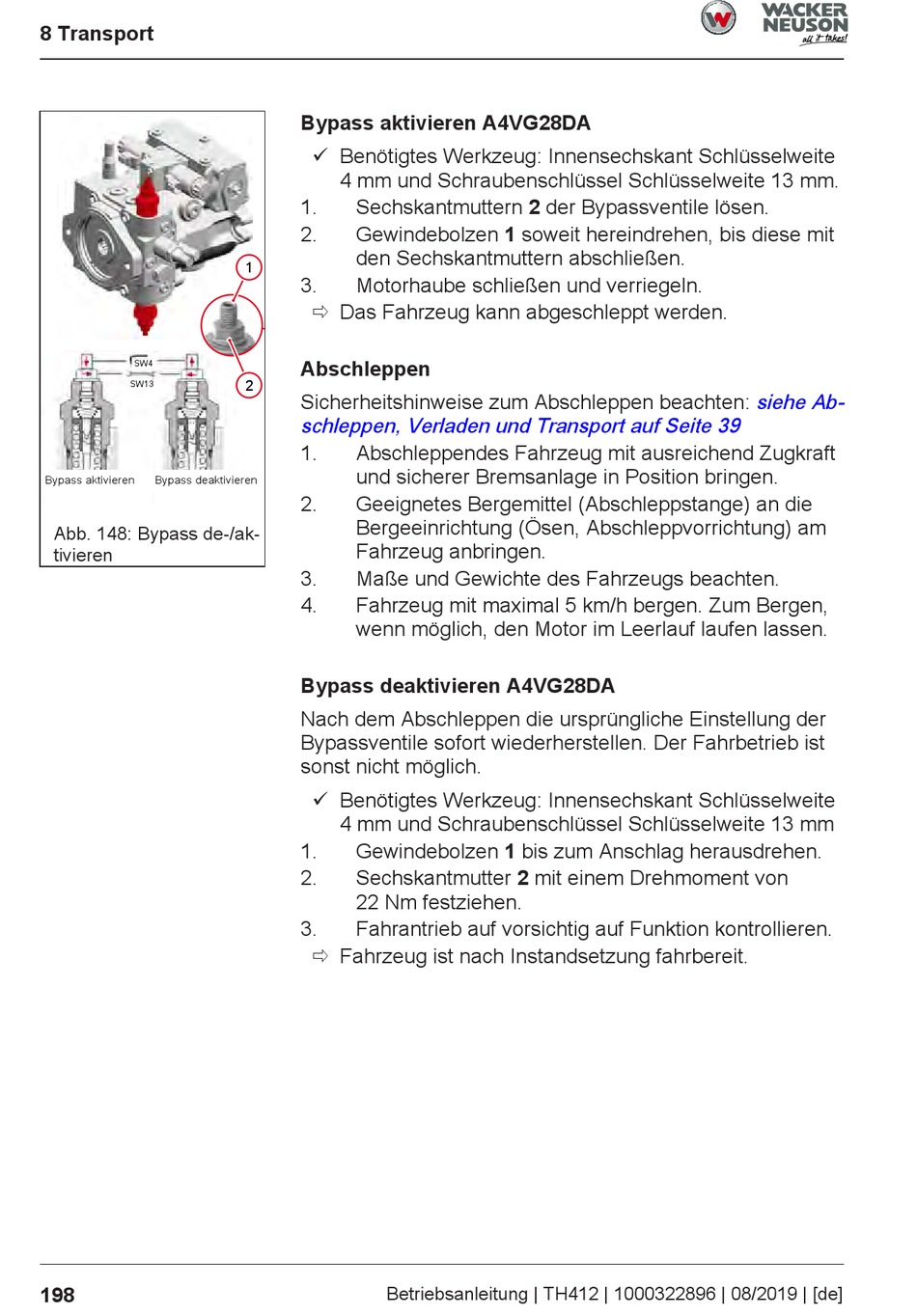

Abb. 148: Bypass de-/ak-
tivieren
198
Bypass aktivieren A4VG28DA
ü Benötigtes Werkzeug: Innensechskant Schlüsselweite
4 mm und Schraubenschlüssel Schlüsselweite 13 mm.
1.
Sechskantmuttern 2 der Bypassventile lösen.
2.
Gewindebolzen 1 soweit hereindrehen, bis diese mit
den Sechskantmuttern abschließen.
1
3.
Motorhaube schließen und verriegeln.
ð Das Fahrzeug kann abgeschleppt werden.
Abschleppen
2
Sicherheitshinweise zum Abschleppen beachten:
schleppen, Verladen und Transport auf Seite 39
1.
Abschleppendes Fahrzeug mit ausreichend Zugkraft
und sicherer Bremsanlage in Position bringen.
2.
Geeignetes Bergemittel (Abschleppstange) an die
Bergeeinrichtung (Ösen, Abschleppvorrichtung) am
Fahrzeug anbringen.
3.
Maße und Gewichte des Fahrzeugs beachten.
4.
Fahrzeug mit maximal 5 km/h bergen. Zum Bergen,
wenn möglich, den Motor im Leerlauf laufen lassen.
Bypass deaktivieren A4VG28DA
Nach dem Abschleppen die ursprüngliche Einstellung der
Bypassventile sofort wiederherstellen. Der Fahrbetrieb ist
sonst nicht möglich.
ü Benötigtes Werkzeug: Innensechskant Schlüsselweite
4 mm und Schraubenschlüssel Schlüsselweite 13 mm
1.
Gewindebolzen 1 bis zum Anschlag herausdrehen.
2.
Sechskantmutter 2 mit einem Drehmoment von
22 Nm festziehen.
3.
Fahrantrieb auf vorsichtig auf Funktion kontrollieren.
ð Fahrzeug ist nach Instandsetzung fahrbereit.
Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]
