Abb. 139: Pfähle heraus-
ziehen und setzen
Abb. 140: Mit 4-in-1-
Schaufel planieren

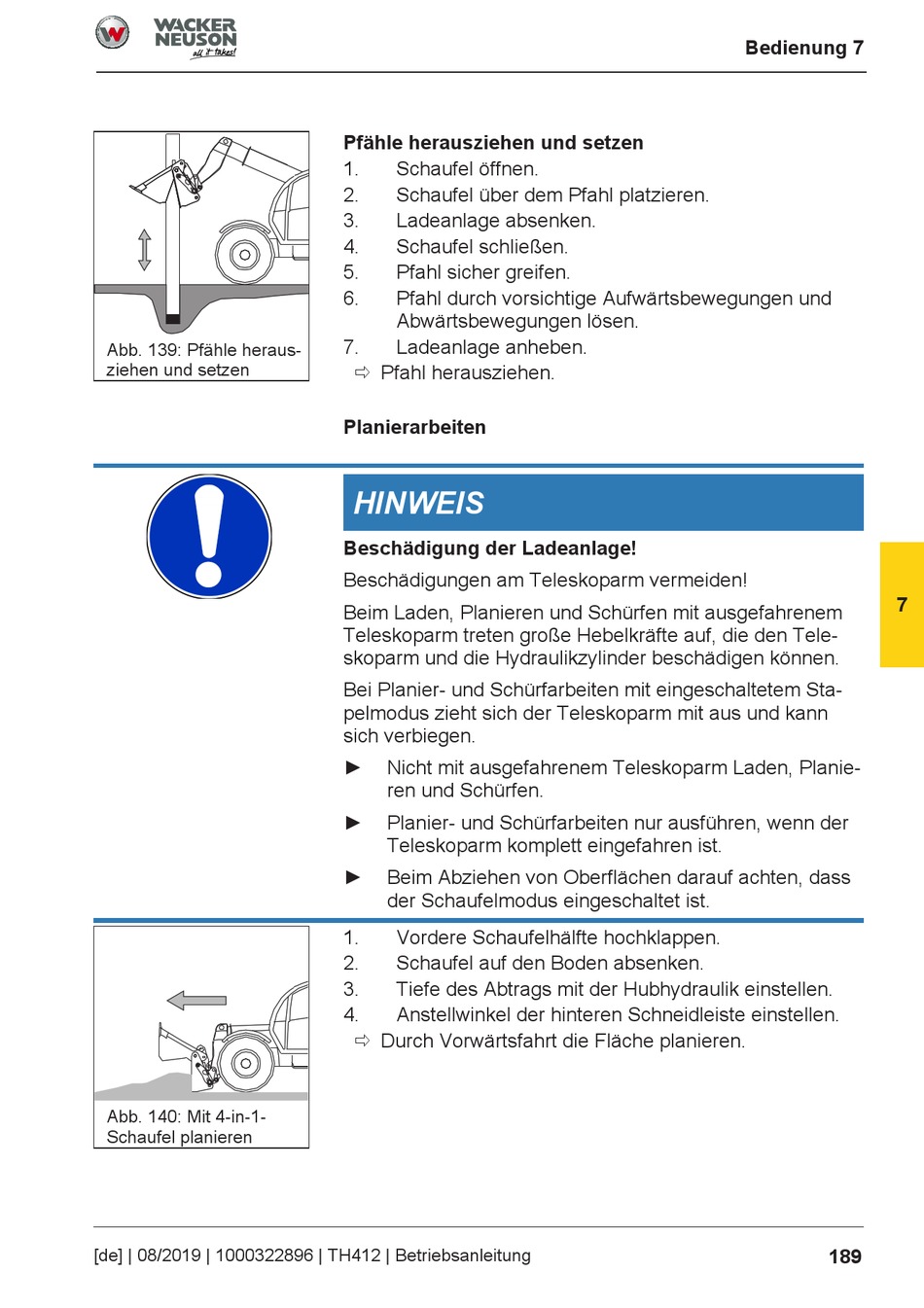

[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung
Pfähle herausziehen und setzen
1.
Schaufel öffnen.
2.
Schaufel über dem Pfahl platzieren.
3.
Ladeanlage absenken.
4.
Schaufel schließen.
5.
Pfahl sicher greifen.
6.
Pfahl durch vorsichtige Aufwärtsbewegungen und
Abwärtsbewegungen lösen.
7.
Ladeanlage anheben.
ð Pfahl herausziehen.
Planierarbeiten
HINWEIS
Beschädigung der Ladeanlage!
Beschädigungen am Teleskoparm vermeiden!
Beim Laden, Planieren und Schürfen mit ausgefahrenem
Teleskoparm treten große Hebelkräfte auf, die den Tele-
skoparm und die Hydraulikzylinder beschädigen können.
Bei Planier- und Schürfarbeiten mit eingeschaltetem Sta-
pelmodus zieht sich der Teleskoparm mit aus und kann
sich verbiegen.
►
Nicht mit ausgefahrenem Teleskoparm Laden, Planie-
ren und Schürfen.
►
Planier- und Schürfarbeiten nur ausführen, wenn der
Teleskoparm komplett eingefahren ist.
►
Beim Abziehen von Oberflächen darauf achten, dass
der Schaufelmodus eingeschaltet ist.
1.
Vordere Schaufelhälfte hochklappen.
2.
Schaufel auf den Boden absenken.
3.
Tiefe des Abtrags mit der Hubhydraulik einstellen.
4.
Anstellwinkel der hinteren Schneidleiste einstellen.
ð Durch Vorwärtsfahrt die Fläche planieren.
Bedienung 7
7
189
