7 Bedienung
A
2
1
3
B

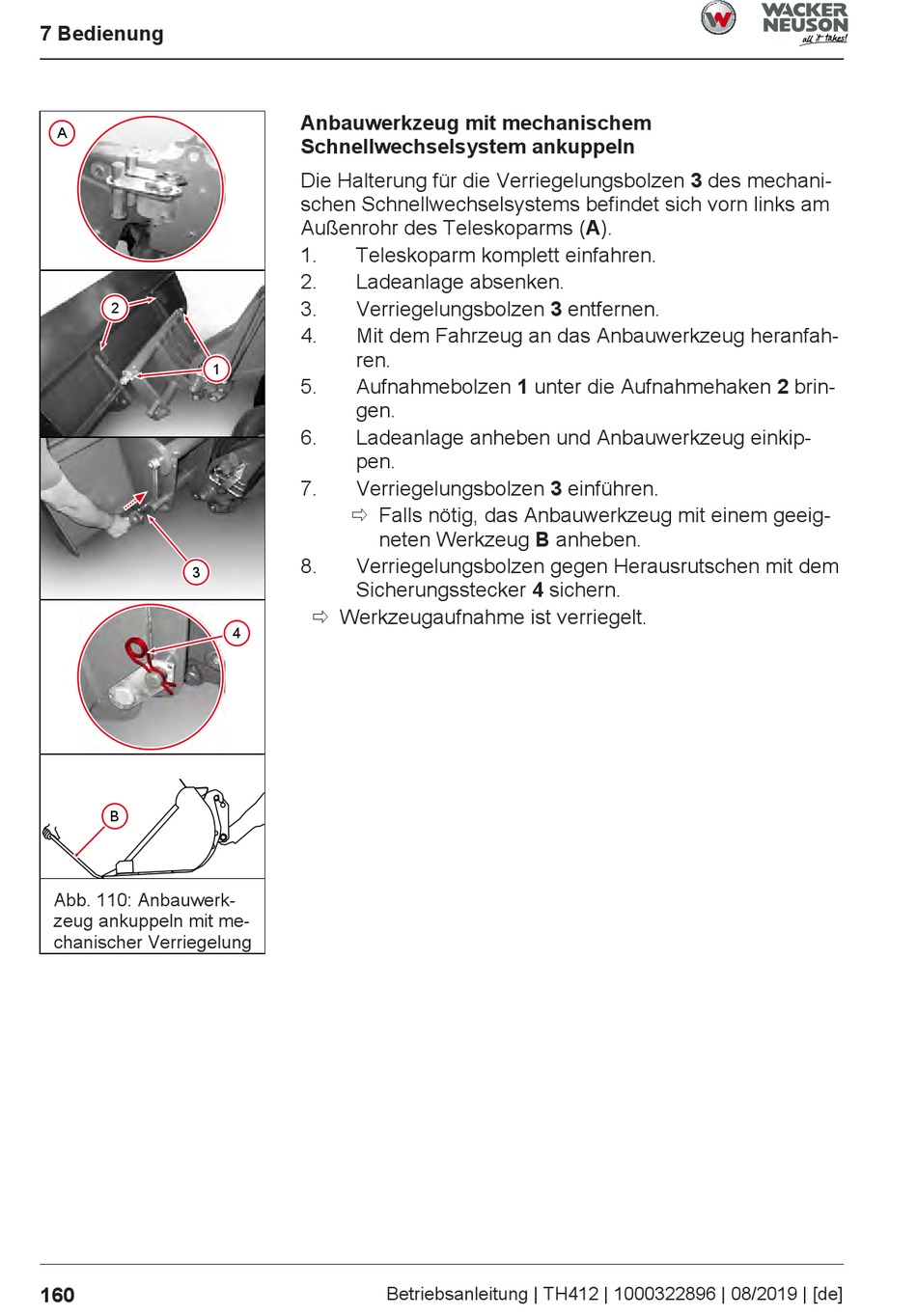

Abb. 110: Anbauwerk-
zeug ankuppeln mit me-
chanischer Verriegelung
160
Anbauwerkzeug mit mechanischem
Schnellwechselsystem ankuppeln
Die Halterung für die Verriegelungsbolzen 3 des mechani-
schen Schnellwechselsystems befindet sich vorn links am
Außenrohr des Teleskoparms (A).
1.
Teleskoparm komplett einfahren.
2.
Ladeanlage absenken.
3.
Verriegelungsbolzen 3 entfernen.
4.
Mit dem Fahrzeug an das Anbauwerkzeug heranfah-
ren.
5.
Aufnahmebolzen 1 unter die Aufnahmehaken 2 brin-
gen.
6.
Ladeanlage anheben und Anbauwerkzeug einkip-
pen.
7.
Verriegelungsbolzen 3 einführen.
ð Falls nötig, das Anbauwerkzeug mit einem geeig-
neten Werkzeug B anheben.
8.
Verriegelungsbolzen gegen Herausrutschen mit dem
Sicherungsstecker 4 sichern.
ð Werkzeugaufnahme ist verriegelt.
4
Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]
