7.8.2
Ladeanlage mit Joystick bedienen
I
IV
II

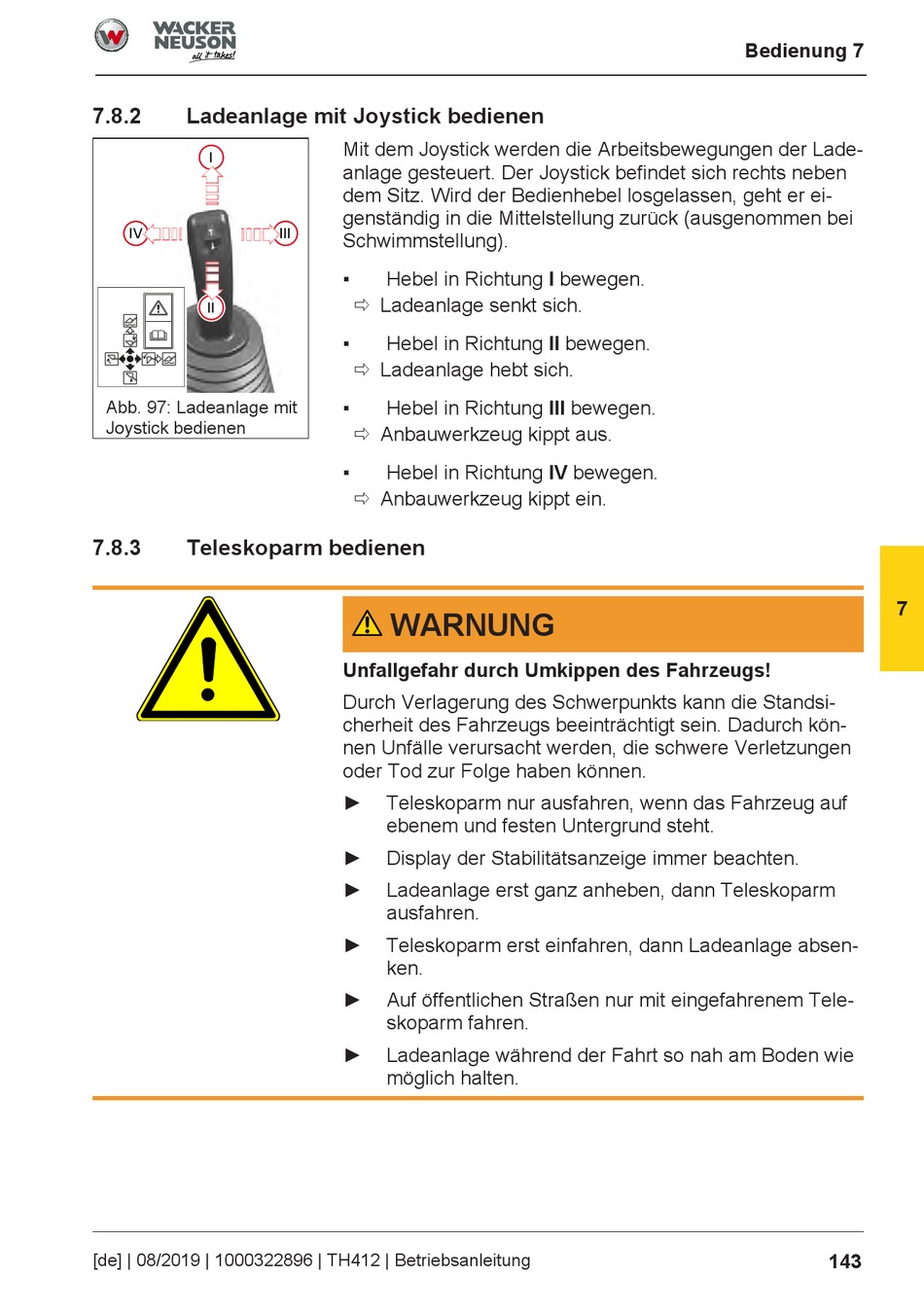

Abb. 97: Ladeanlage mit
Joystick bedienen
7.8.3
Teleskoparm bedienen
[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung
Mit dem Joystick werden die Arbeitsbewegungen der Lade-
anlage gesteuert. Der Joystick befindet sich rechts neben
dem Sitz. Wird der Bedienhebel losgelassen, geht er ei-
genständig in die Mittelstellung zurück (ausgenommen bei
III
Schwimmstellung).
▪
Hebel in Richtung I bewegen.
ð Ladeanlage senkt sich.
▪
Hebel in Richtung II bewegen.
ð Ladeanlage hebt sich.
▪
Hebel in Richtung III bewegen.
ð Anbauwerkzeug kippt aus.
▪
Hebel in Richtung IV bewegen.
ð Anbauwerkzeug kippt ein.
WARNUNG
Unfallgefahr durch Umkippen des Fahrzeugs!
Durch Verlagerung des Schwerpunkts kann die Standsi-
cherheit des Fahrzeugs beeinträchtigt sein. Dadurch kön-
nen Unfälle verursacht werden, die schwere Verletzungen
oder Tod zur Folge haben können.
►
Teleskoparm nur ausfahren, wenn das Fahrzeug auf
ebenem und festen Untergrund steht.
►
Display der Stabilitätsanzeige immer beachten.
►
Ladeanlage erst ganz anheben, dann Teleskoparm
ausfahren.
►
Teleskoparm erst einfahren, dann Ladeanlage absen-
ken.
►
Auf öffentlichen Straßen nur mit eingefahrenem Tele-
skoparm fahren.
►
Ladeanlage während der Fahrt so nah am Boden wie
möglich halten.
Bedienung 7
7
143
