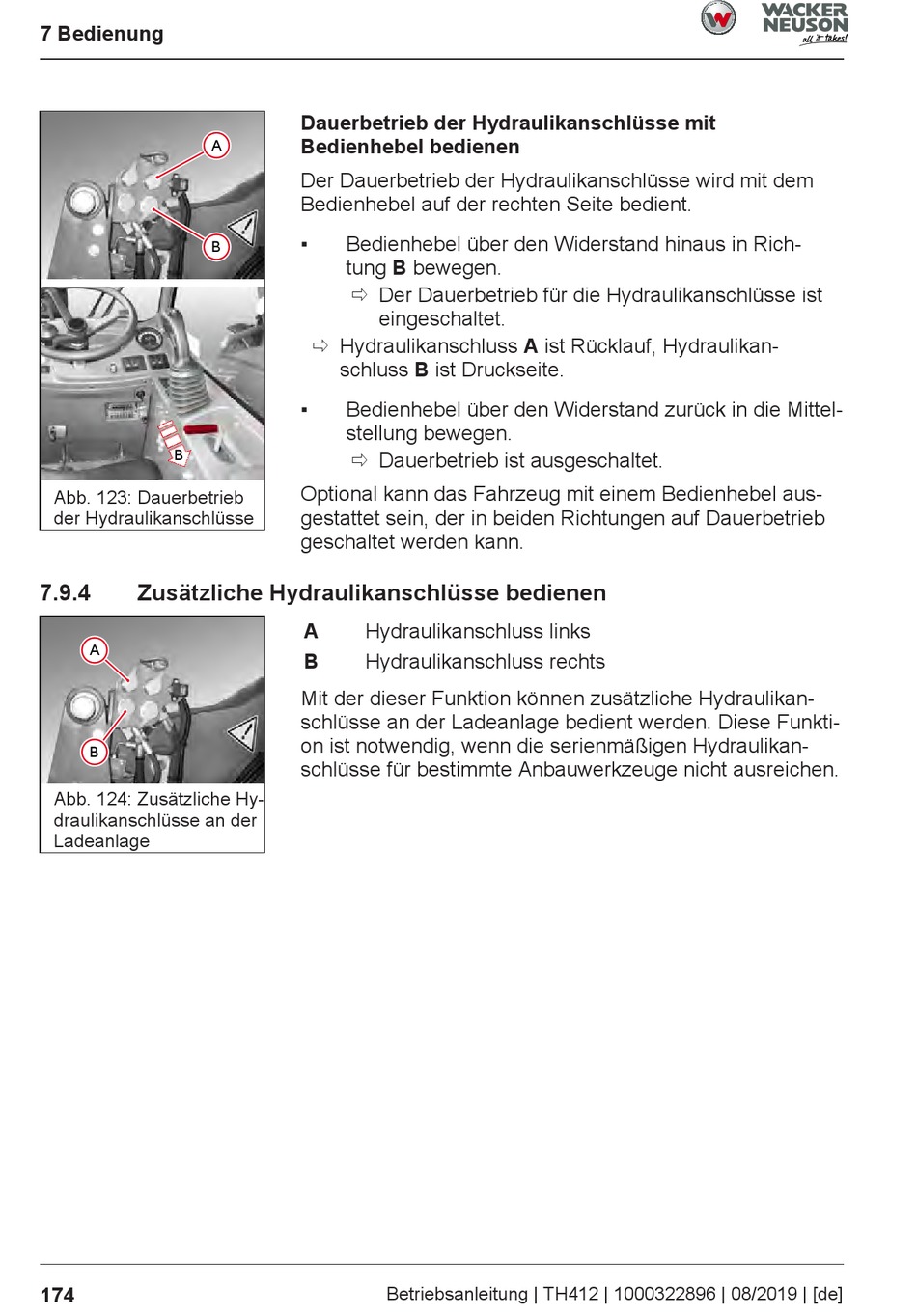

7 Bedienung
A
B
B
Abb. 123: Dauerbetrieb
der Hydraulikanschlüsse
7.9.4
Zusätzliche Hydraulikanschlüsse bedienen
A
B
Abb. 124: Zusätzliche Hy-
draulikanschlüsse an der
Ladeanlage
174
Dauerbetrieb der Hydraulikanschlüsse mit
Bedienhebel bedienen
Der Dauerbetrieb der Hydraulikanschlüsse wird mit dem
Bedienhebel auf der rechten Seite bedient.
▪
Bedienhebel über den Widerstand hinaus in Rich-
tung B bewegen.
ð Der Dauerbetrieb für die Hydraulikanschlüsse ist
eingeschaltet.
ð Hydraulikanschluss A ist Rücklauf, Hydraulikan-
schluss B ist Druckseite.
▪
Bedienhebel über den Widerstand zurück in die Mittel-
stellung bewegen.
ð Dauerbetrieb ist ausgeschaltet.
Optional kann das Fahrzeug mit einem Bedienhebel aus-
gestattet sein, der in beiden Richtungen auf Dauerbetrieb
geschaltet werden kann.
A
Hydraulikanschluss links
B
Hydraulikanschluss rechts
Mit der dieser Funktion können zusätzliche Hydraulikan-
schlüsse an der Ladeanlage bedient werden. Diese Funkti-
on ist notwendig, wenn die serienmäßigen Hydraulikan-
schlüsse für bestimmte Anbauwerkzeuge nicht ausreichen.
Betriebsanleitung | TH412 | 1000322896 | 08/2019 | [de]
