3
A
B

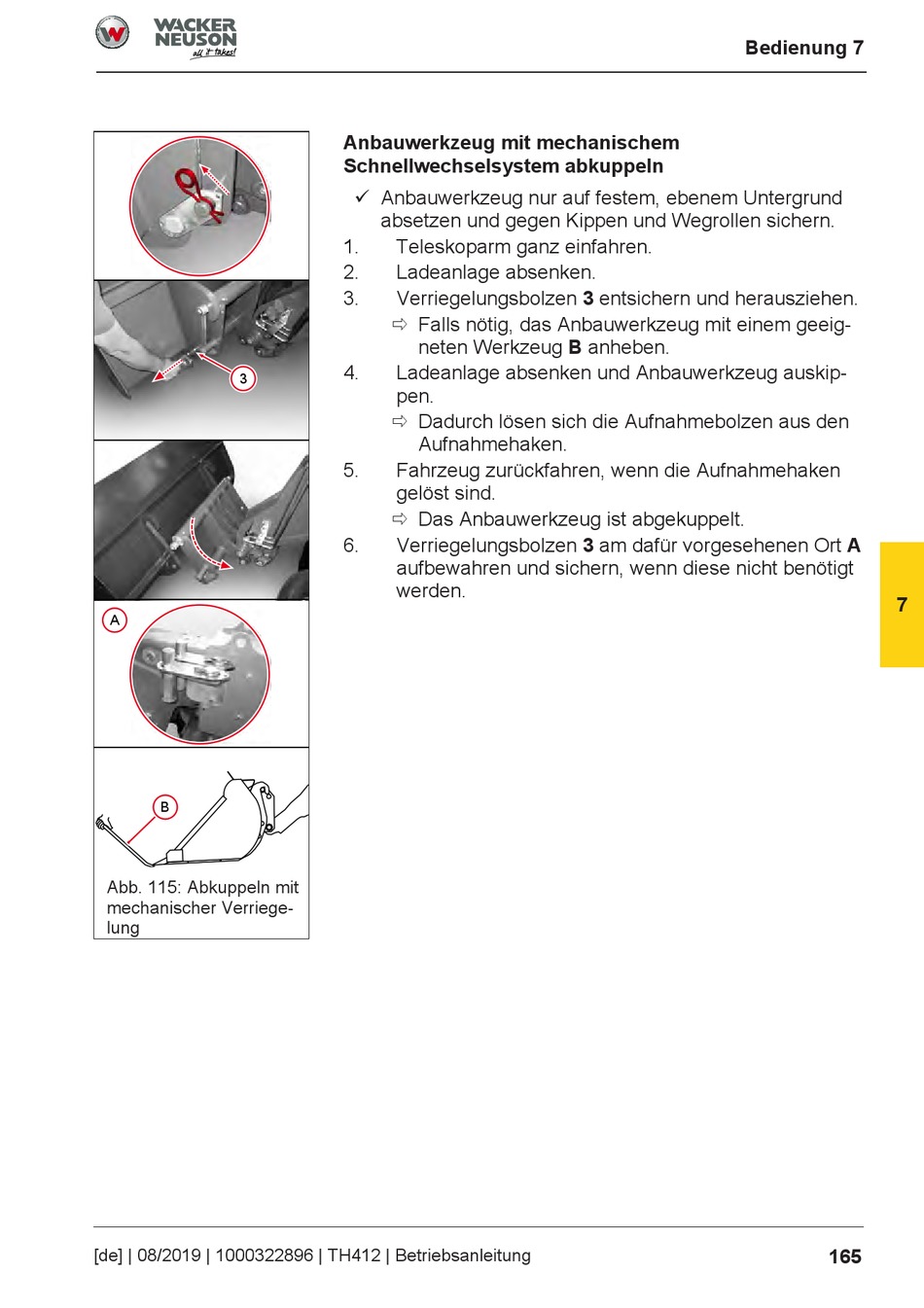

Abb. 115: Abkuppeln mit
mechanischer Verriege-
lung
[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung
Anbauwerkzeug mit mechanischem
Schnellwechselsystem abkuppeln
ü Anbauwerkzeug nur auf festem, ebenem Untergrund
absetzen und gegen Kippen und Wegrollen sichern.
1.
Teleskoparm ganz einfahren.
2.
Ladeanlage absenken.
3.
Verriegelungsbolzen 3 entsichern und herausziehen.
ð Falls nötig, das Anbauwerkzeug mit einem geeig-
neten Werkzeug B anheben.
4.
Ladeanlage absenken und Anbauwerkzeug auskip-
pen.
ð Dadurch lösen sich die Aufnahmebolzen aus den
Aufnahmehaken.
5.
Fahrzeug zurückfahren, wenn die Aufnahmehaken
gelöst sind.
ð Das Anbauwerkzeug ist abgekuppelt.
6.
Verriegelungsbolzen 3 am dafür vorgesehenen Ort A
aufbewahren und sichern, wenn diese nicht benötigt
werden.
Bedienung 7
7
165
