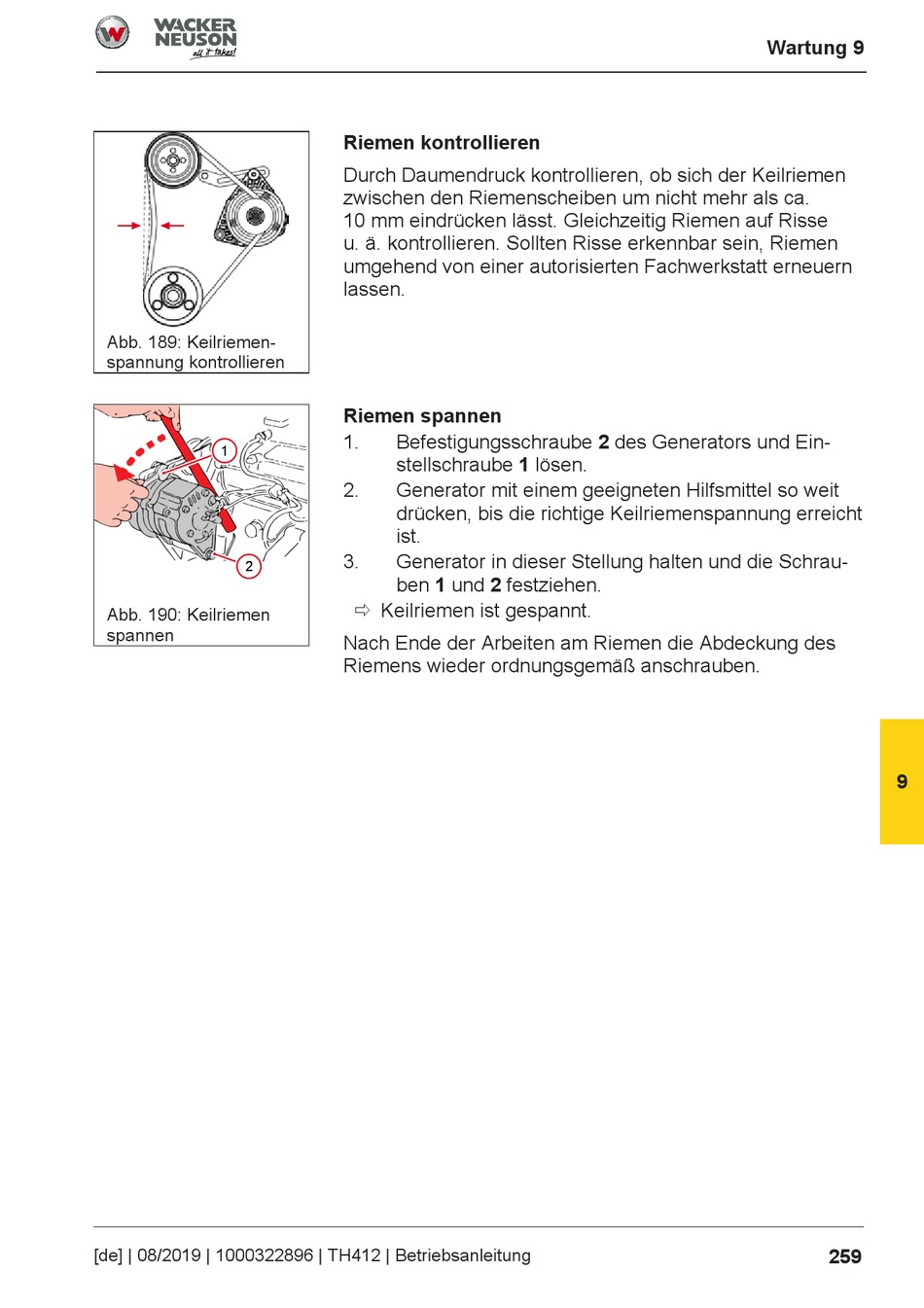

Abb. 189: Keilriemen-
spannung kontrollieren
1
2
Abb. 190: Keilriemen
spannen
[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung
Riemen kontrollieren
Durch Daumendruck kontrollieren, ob sich der Keilriemen
zwischen den Riemenscheiben um nicht mehr als ca.
10 mm eindrücken lässt. Gleichzeitig Riemen auf Risse
u. ä. kontrollieren. Sollten Risse erkennbar sein, Riemen
umgehend von einer autorisierten Fachwerkstatt erneuern
lassen.
Riemen spannen
1.
Befestigungsschraube 2 des Generators und Ein-
stellschraube 1 lösen.
2.
Generator mit einem geeigneten Hilfsmittel so weit
drücken, bis die richtige Keilriemenspannung erreicht
ist.
3.
Generator in dieser Stellung halten und die Schrau-
ben 1 und 2 festziehen.
ð Keilriemen ist gespannt.
Nach Ende der Arbeiten am Riemen die Abdeckung des
Riemens wieder ordnungsgemäß anschrauben.
Wartung 9
