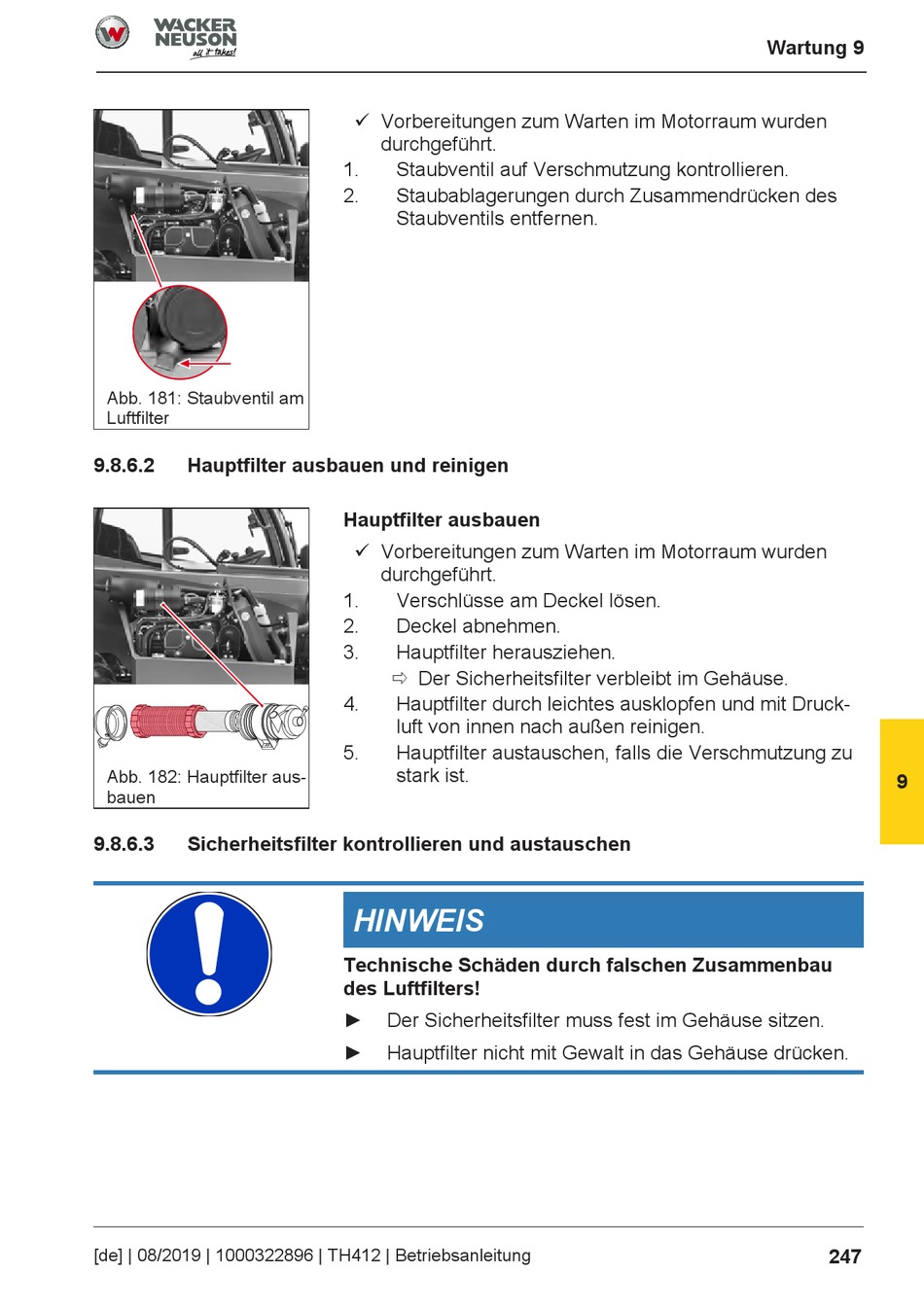

Abb. 181: Staubventil am
Luftfilter
9.8.6.2
Hauptfilter ausbauen und reinigen
Abb. 182: Hauptfilter aus-
bauen
9.8.6.3
Sicherheitsfilter kontrollieren und austauschen
[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung
ü Vorbereitungen zum Warten im Motorraum wurden
durchgeführt.
1.
Staubventil auf Verschmutzung kontrollieren.
2.
Staubablagerungen durch Zusammendrücken des
Staubventils entfernen.
Hauptfilter ausbauen
ü Vorbereitungen zum Warten im Motorraum wurden
durchgeführt.
1.
Verschlüsse am Deckel lösen.
2.
Deckel abnehmen.
3.
Hauptfilter herausziehen.
ð Der Sicherheitsfilter verbleibt im Gehäuse.
4.
Hauptfilter durch leichtes ausklopfen und mit Druck-
luft von innen nach außen reinigen.
5.
Hauptfilter austauschen, falls die Verschmutzung zu
stark ist.
HINWEIS
Technische Schäden durch falschen Zusammenbau
des Luftfilters!
►
Der Sicherheitsfilter muss fest im Gehäuse sitzen.
►
Hauptfilter nicht mit Gewalt in das Gehäuse drücken.
Wartung 9
9
247
