II
I
Abb. 118: Hebe- und
Senkdrossel
1
a
b
2
Abb. 119: Transportstel-
lung Dreipunktaufnahme
[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung

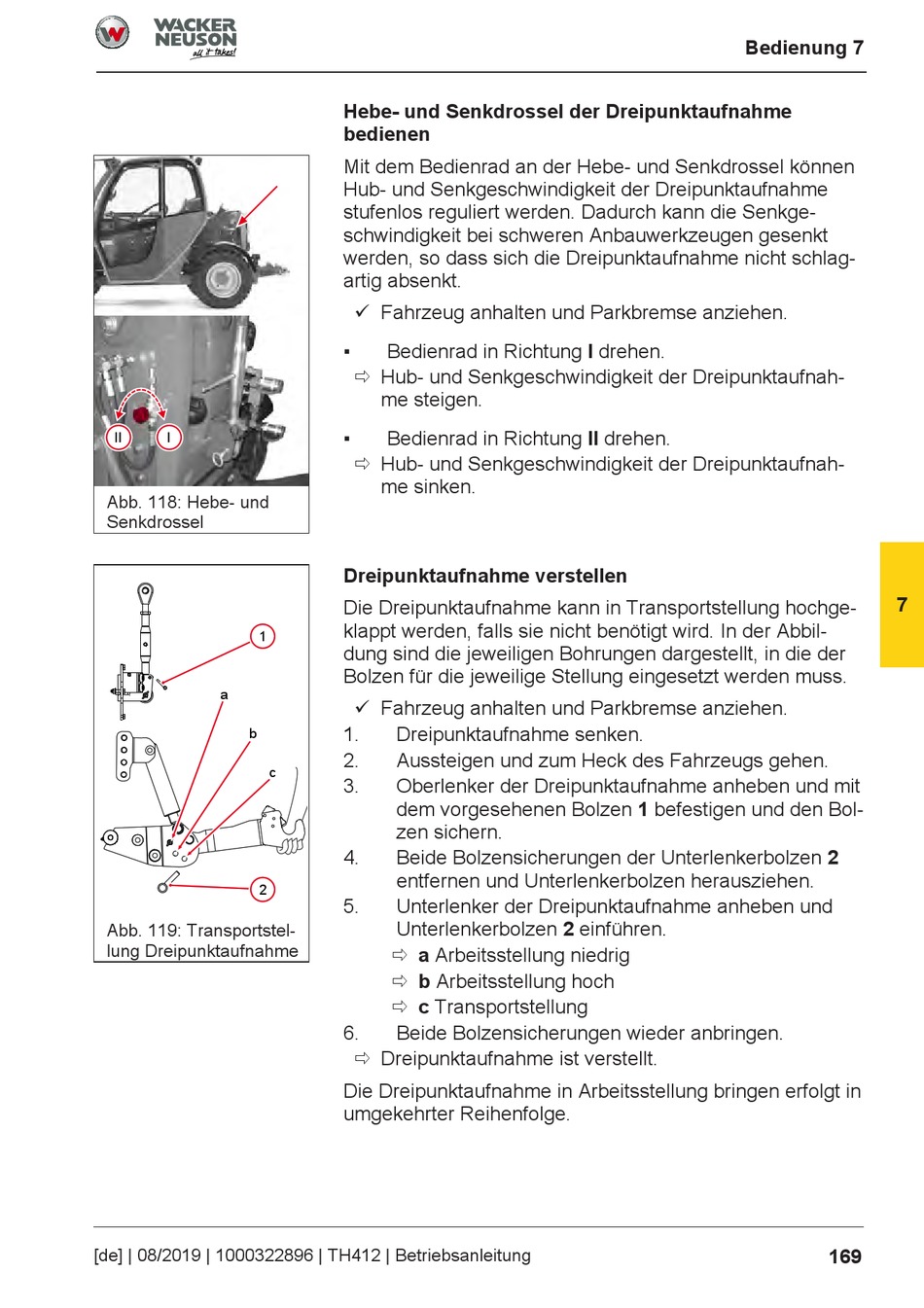

Hebe- und Senkdrossel der Dreipunktaufnahme
bedienen
Mit dem Bedienrad an der Hebe- und Senkdrossel können
Hub- und Senkgeschwindigkeit der Dreipunktaufnahme
stufenlos reguliert werden. Dadurch kann die Senkge-
schwindigkeit bei schweren Anbauwerkzeugen gesenkt
werden, so dass sich die Dreipunktaufnahme nicht schlag-
artig absenkt.
ü Fahrzeug anhalten und Parkbremse anziehen.
▪
Bedienrad in Richtung I drehen.
ð Hub- und Senkgeschwindigkeit der Dreipunktaufnah-
me steigen.
▪
Bedienrad in Richtung II drehen.
ð Hub- und Senkgeschwindigkeit der Dreipunktaufnah-
me sinken.
Dreipunktaufnahme verstellen
Die Dreipunktaufnahme kann in Transportstellung hochge-
klappt werden, falls sie nicht benötigt wird. In der Abbil-
dung sind die jeweiligen Bohrungen dargestellt, in die der
Bolzen für die jeweilige Stellung eingesetzt werden muss.
ü Fahrzeug anhalten und Parkbremse anziehen.
1.
Dreipunktaufnahme senken.
2.
Aussteigen und zum Heck des Fahrzeugs gehen.
c
3.
Oberlenker der Dreipunktaufnahme anheben und mit
dem vorgesehenen Bolzen 1 befestigen und den Bol-
zen sichern.
4.
Beide Bolzensicherungen der Unterlenkerbolzen 2
entfernen und Unterlenkerbolzen herausziehen.
5.
Unterlenker der Dreipunktaufnahme anheben und
Unterlenkerbolzen 2 einführen.
ð a Arbeitsstellung niedrig
ð b Arbeitsstellung hoch
ð c Transportstellung
6.
Beide Bolzensicherungen wieder anbringen.
ð Dreipunktaufnahme ist verstellt.
Die Dreipunktaufnahme in Arbeitsstellung bringen erfolgt in
umgekehrter Reihenfolge.
Bedienung 7
7
169
