9.6.4.1
Hydraulikölstand kontrollieren

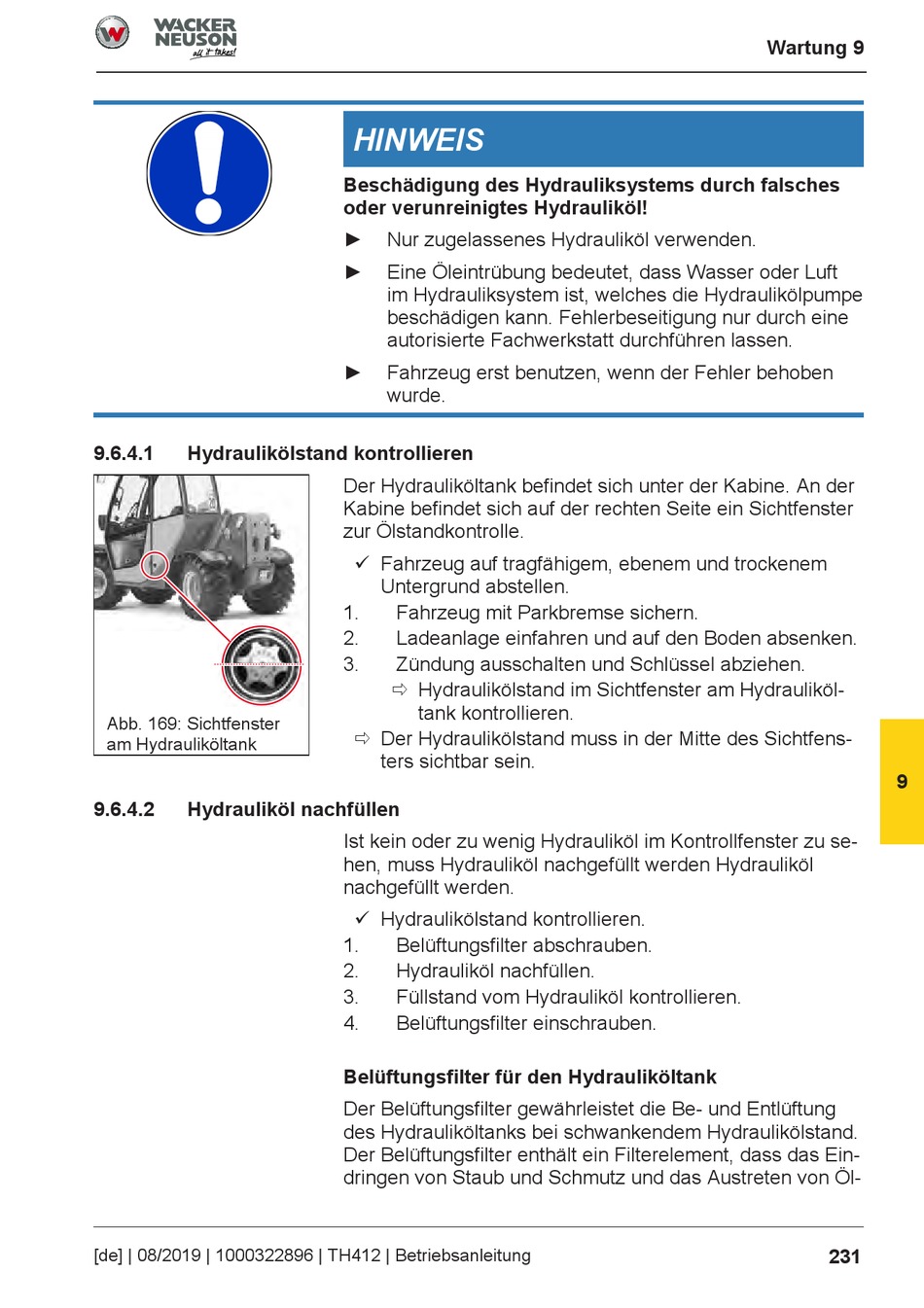

Abb. 169: Sichtfenster
am Hydrauliköltank
9.6.4.2
Hydrauliköl nachfüllen
[de] | 08/2019 | 1000322896 | TH412 | Betriebsanleitung
HINWEIS
Beschädigung des Hydrauliksystems durch falsches
oder verunreinigtes Hydrauliköl!
►
Nur zugelassenes Hydrauliköl verwenden.
►
Eine Öleintrübung bedeutet, dass Wasser oder Luft
im Hydrauliksystem ist, welches die Hydraulikölpumpe
beschädigen kann. Fehlerbeseitigung nur durch eine
autorisierte Fachwerkstatt durchführen lassen.
►
Fahrzeug erst benutzen, wenn der Fehler behoben
wurde.
Der Hydrauliköltank befindet sich unter der Kabine. An der
Kabine befindet sich auf der rechten Seite ein Sichtfenster
zur Ölstandkontrolle.
ü Fahrzeug auf tragfähigem, ebenem und trockenem
Untergrund abstellen.
1.
Fahrzeug mit Parkbremse sichern.
2.
Ladeanlage einfahren und auf den Boden absenken.
3.
Zündung ausschalten und Schlüssel abziehen.
ð Hydraulikölstand im Sichtfenster am Hydrauliköl-
tank kontrollieren.
ð Der Hydraulikölstand muss in der Mitte des Sichtfens-
ters sichtbar sein.
Ist kein oder zu wenig Hydrauliköl im Kontrollfenster zu se-
hen, muss Hydrauliköl nachgefüllt werden Hydrauliköl
nachgefüllt werden.
ü Hydraulikölstand kontrollieren.
1.
Belüftungsfilter abschrauben.
2.
Hydrauliköl nachfüllen.
3.
Füllstand vom Hydrauliköl kontrollieren.
4.
Belüftungsfilter einschrauben.
Belüftungsfilter für den Hydrauliköltank
Der Belüftungsfilter gewährleistet die Be- und Entlüftung
des Hydrauliköltanks bei schwankendem Hydraulikölstand.
Der Belüftungsfilter enthält ein Filterelement, dass das Ein-
dringen von Staub und Schmutz und das Austreten von Öl-
Wartung 9
