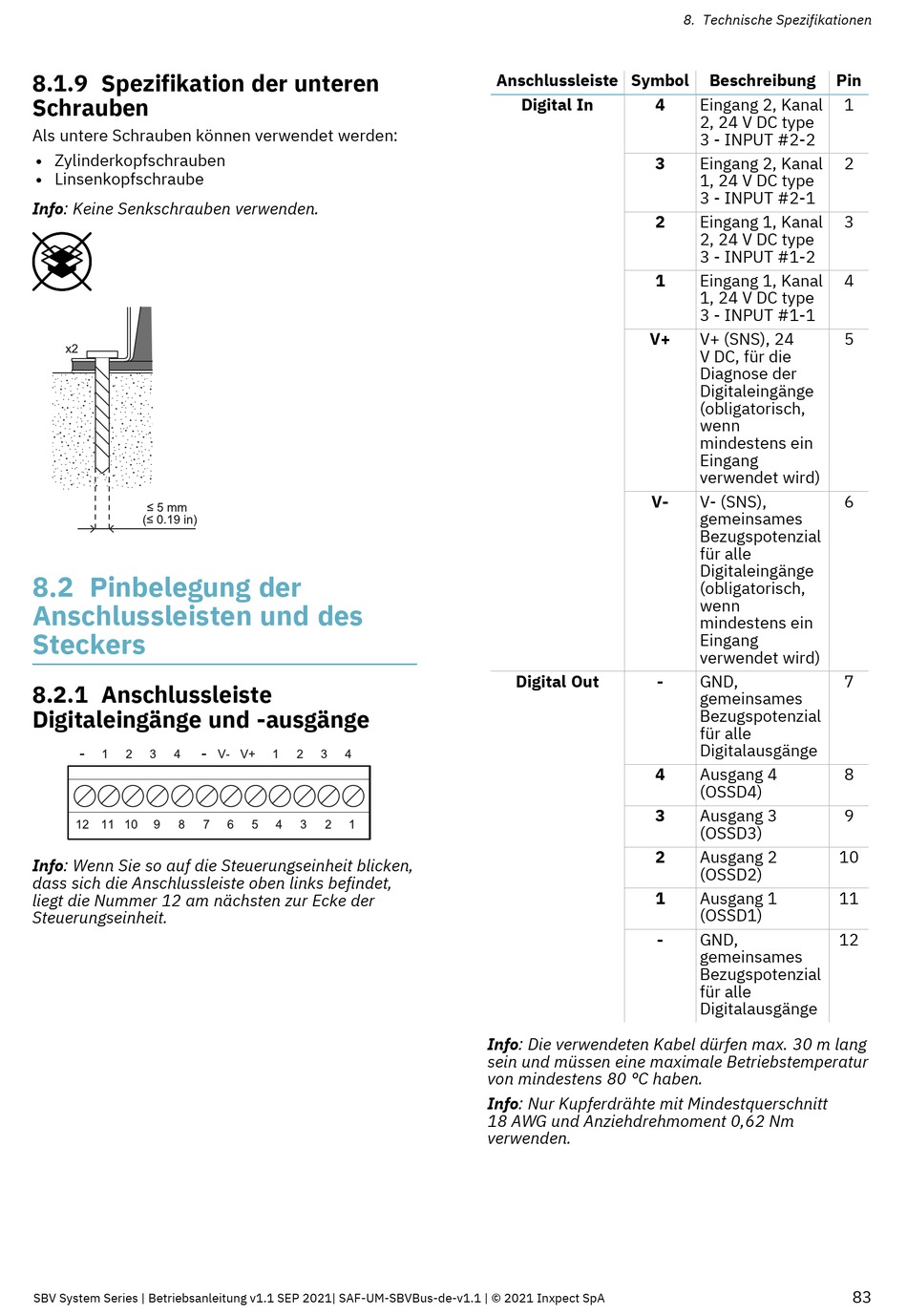

8.1.9 Spezifikation der unteren

Schrauben
Als untere Schrauben können verwendet werden:
Zylinderkopfschrauben
l
Linsenkopfschraube
l
Info: Keine Senkschrauben verwenden.
8.2 Pinbelegung der
Anschlussleisten und des
Steckers
8.2.1 Anschlussleiste
Digitaleingänge und -ausgänge
Info: Wenn Sie so auf die Steuerungseinheit blicken,
dass sich die Anschlussleiste oben links befindet,
liegt die Nummer 12 am nächsten zur Ecke der
Steuerungseinheit.
SBV System Series | Betriebsanleitung v1.1 SEP 2021| SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
Anschlussleiste Symbol
Digital In 4
3
2
1
V+
V-
Digital Out -
4
3
2
1
-
Info: Die verwendeten Kabel dürfen max. 30 m lang
sein und müssen eine maximale Betriebstemperatur
von mindestens 80 °C haben.
Info: Nur Kupferdrähte mit Mindestquerschnitt
18 AWG und Anziehdrehmoment 0,62 Nm
verwenden.
8. Technische Spezifikationen
Beschreibung Pin
Eingang 2, Kanal 1
2, 24 V DC type
3 - INPUT #2-2
Eingang 2, Kanal 2
1, 24 V DC type
3 - INPUT #2-1
Eingang 1, Kanal 3
2, 24 V DC type
3 - INPUT #1-2
Eingang 1, Kanal 4
1, 24 V DC type
3 - INPUT #1-1
V+ (SNS), 24 5
V DC, für die
Diagnose der
Digitaleingänge
(obligatorisch,
wenn
mindestens ein
Eingang
verwendet wird)
V- (SNS), 6
gemeinsames
Bezugspotenzial
für alle
Digitaleingänge
(obligatorisch,
wenn
mindestens ein
Eingang
verwendet wird)
GND, 7
gemeinsames
Bezugspotenzial
für alle
Digitalausgänge
Ausgang 4 8
(OSSD4)
Ausgang 3 9
(OSSD3)
Ausgang 2 10
(OSSD2)
Ausgang 1 11
(OSSD1)
GND, 12
gemeinsames
Bezugspotenzial
für alle
Digitalausgänge
