8. Technische Spezifikationen
8.1.6 Empfohlene Spezifikationen
für CAN-Bus-Kabel
Querschnitt 2 x 0,50 mm2 Versorgung
2 x 0,25 mm
Art Zwei verdrillte Doppeladern (Versorgung
und Daten) und eine Erdungsader (oder
geschirmte Ader)
Steckverbinder M12, 5-polig, siehe "M12-Steckverbinder
CAN-Bus" auf Seite 84
Die Steckverbinder müssen gemäß type 3
(dicht) ausgeführt sein.
Impedanz 120 Ω ±12 Ω (f = 1 MHz)
Abschirmung Abschirmgeflecht aus verzinntem Kupfer.
Erdung an der Versorgungsklemme der
Steuerungseinheit.
Normen Die Kabel müssen entsprechend der
Anwendung gemäß den Vorgaben des
National Electrical Code NFPA 70 und des
Canadian Electrical Code C22.1 gelistet
sein.
82
2 Datenleitung
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA

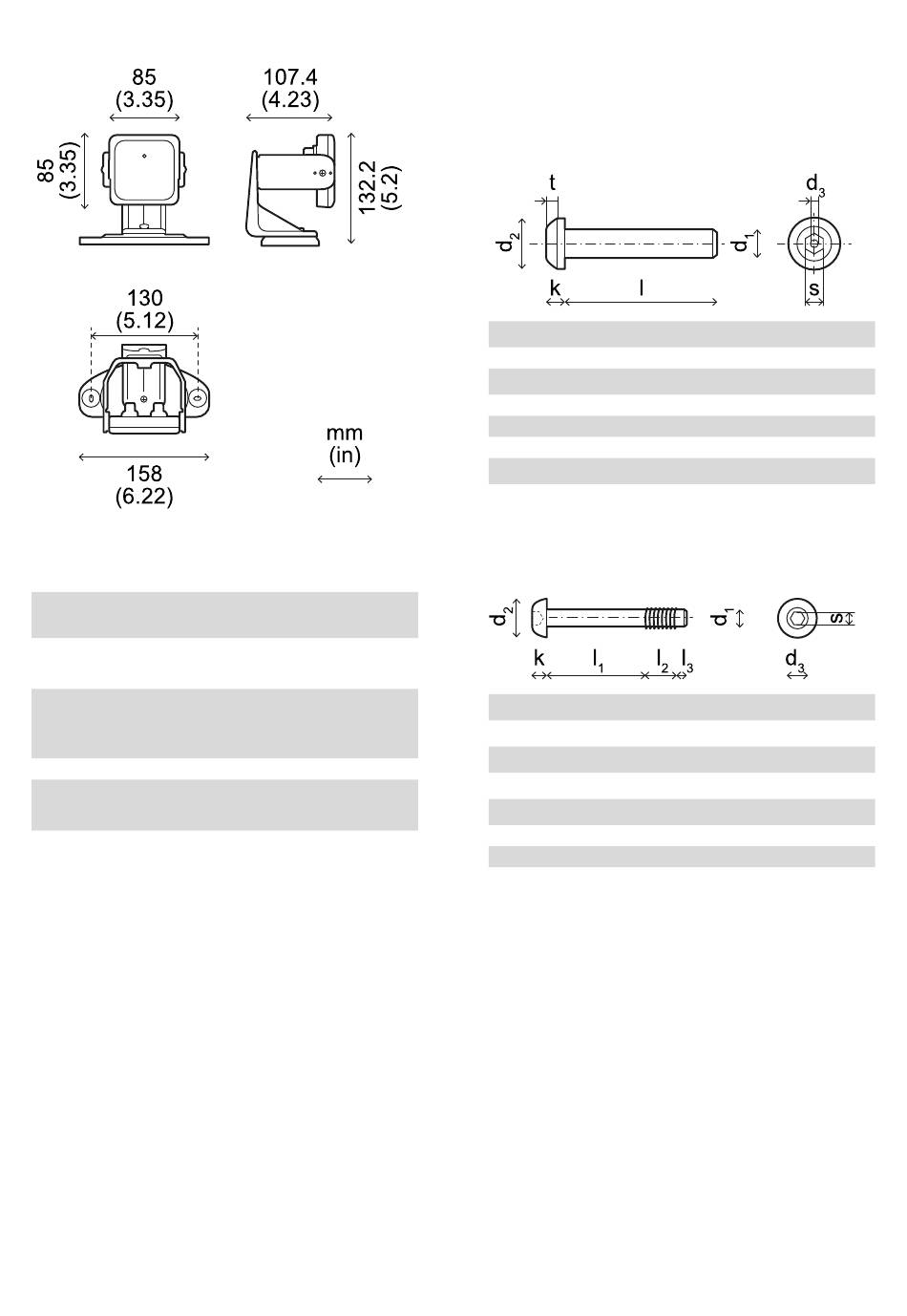

8.1.7 Spezifikation
manipulationssichere Schrauben
Sechskant-Sicherheitsschraube mit
Linsenkopf
d M4
1
l 10 mm
d 7,6 mm
2
k 2,2 mm
t min. 1,3 mm
s 2,5 mm
d max. 1,1 mm
3
8.1.8 Spezifikation
manipulationssichere Schrauben
Sechskant-Linsenkopfschraube
d M4
1
l 19 mm
1
l 6 mm
2
l 2 mm
3
d 7,6 mm
2
k 3 mm
s 2,5 mm
d 4 mm
3
