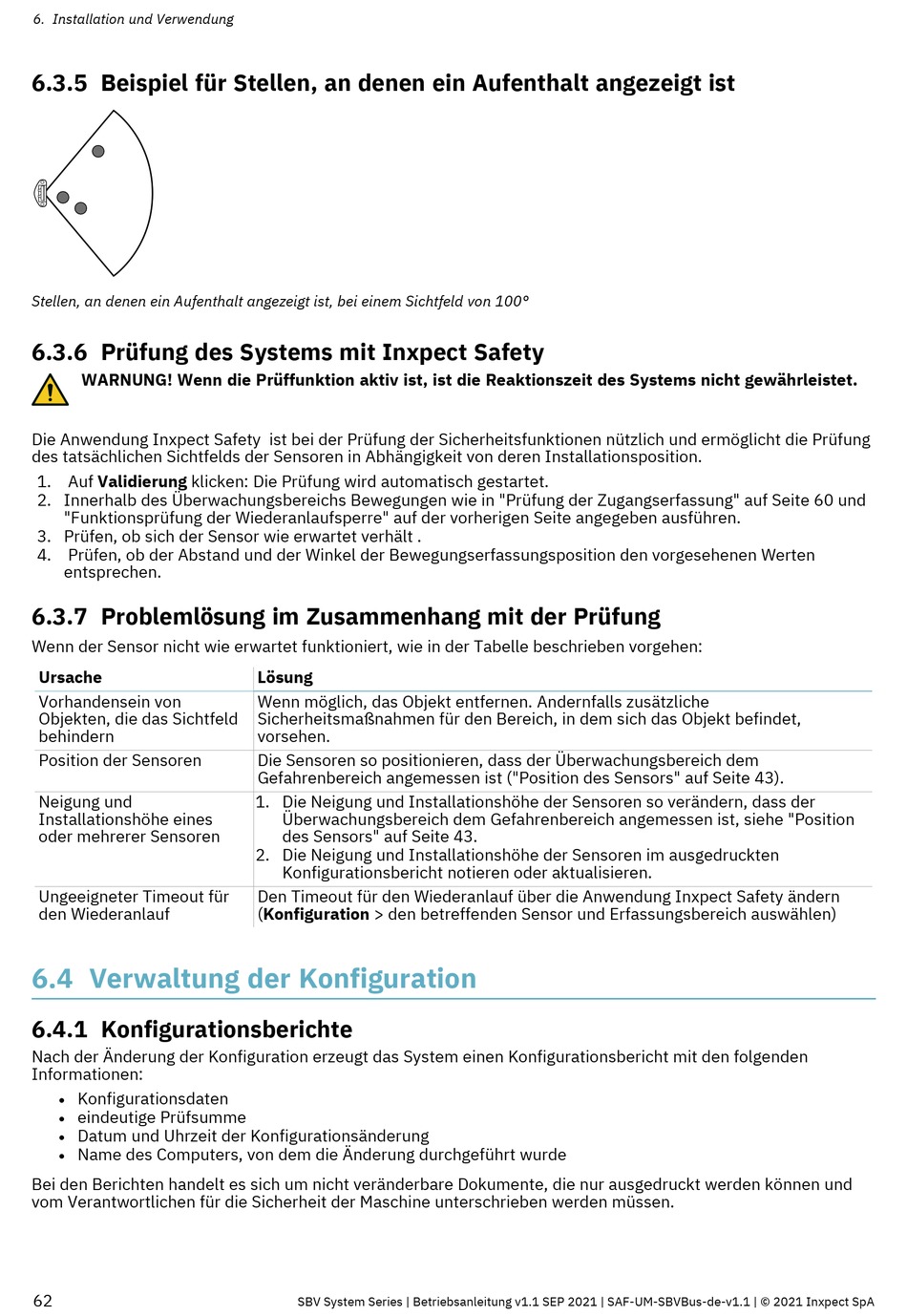

6. Installation und Verwendung
6.3.5 Beispiel für Stellen, an denen ein Aufenthalt angezeigt ist
Stellen, an denen ein Aufenthalt angezeigt ist, bei einem Sichtfeld von 100°
6.3.6 Prüfung des Systems mit Inxpect Safety
WARNUNG! Wenn die Prüffunktion aktiv ist, ist die Reaktionszeit des Systems nicht gewährleistet.
Die Anwendung Inxpect Safety ist bei der Prüfung der Sicherheitsfunktionen nützlich und ermöglicht die Prüfung
des tatsächlichen Sichtfelds der Sensoren in Abhängigkeit von deren Installationsposition.
1. Auf Validierung klicken: Die Prüfung wird automatisch gestartet.
2. Innerhalb des Überwachungsbereichs Bewegungen wie in "Prüfung der Zugangserfassung" auf Seite 60 und
"Funktionsprüfung der Wiederanlaufsperre" auf der vorherigen Seite angegeben ausführen.
3. Prüfen, ob sich der Sensor wie erwartet verhält .
4. Prüfen, ob der Abstand und der Winkel der Bewegungserfassungsposition den vorgesehenen Werten
entsprechen.
6.3.7 Problemlösung im Zusammenhang mit der Prüfung
Wenn der Sensor nicht wie erwartet funktioniert, wie in der Tabelle beschrieben vorgehen:
Ursache
Vorhandensein von
Objekten, die das Sichtfeld
behindern
Position der Sensoren
Neigung und
Installationshöhe eines
oder mehrerer Sensoren
Ungeeigneter Timeout für
den Wiederanlauf

6.4 Verwaltung der Konfiguration

6.4.1 Konfigurationsberichte
Nach der Änderung der Konfiguration erzeugt das System einen Konfigurationsbericht mit den folgenden
Informationen:
Konfigurationsdaten
l
eindeutige Prüfsumme
l
Datum und Uhrzeit der Konfigurationsänderung
l
Name des Computers, von dem die Änderung durchgeführt wurde
l
Bei den Berichten handelt es sich um nicht veränderbare Dokumente, die nur ausgedruckt werden können und
vom Verantwortlichen für die Sicherheit der Maschine unterschrieben werden müssen.
62
Lösung
Wenn möglich, das Objekt entfernen. Andernfalls zusätzliche
Sicherheitsmaßnahmen für den Bereich, in dem sich das Objekt befindet,
vorsehen.
Die Sensoren so positionieren, dass der Überwachungsbereich dem
Gefahrenbereich angemessen ist ("Position des Sensors" auf Seite 43).
1. Die Neigung und Installationshöhe der Sensoren so verändern, dass der
Überwachungsbereich dem Gefahrenbereich angemessen ist, siehe "Position
des Sensors" auf Seite 43.
2. Die Neigung und Installationshöhe der Sensoren im ausgedruckten
Konfigurationsbericht notieren oder aktualisieren.
Den Timeout für den Wiederanlauf über die Anwendung Inxpect Safety ändern
(Konfiguration > den betreffenden Sensor und Erfassungsbereich auswählen)
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
