6. Installation und Verwendung

6.2.5 Installation der Sensoren

Info: Für ein Installationsbeispiel für die Sensoren siehe "Installationsbeispiele für die Sensoren" auf Seite 57.

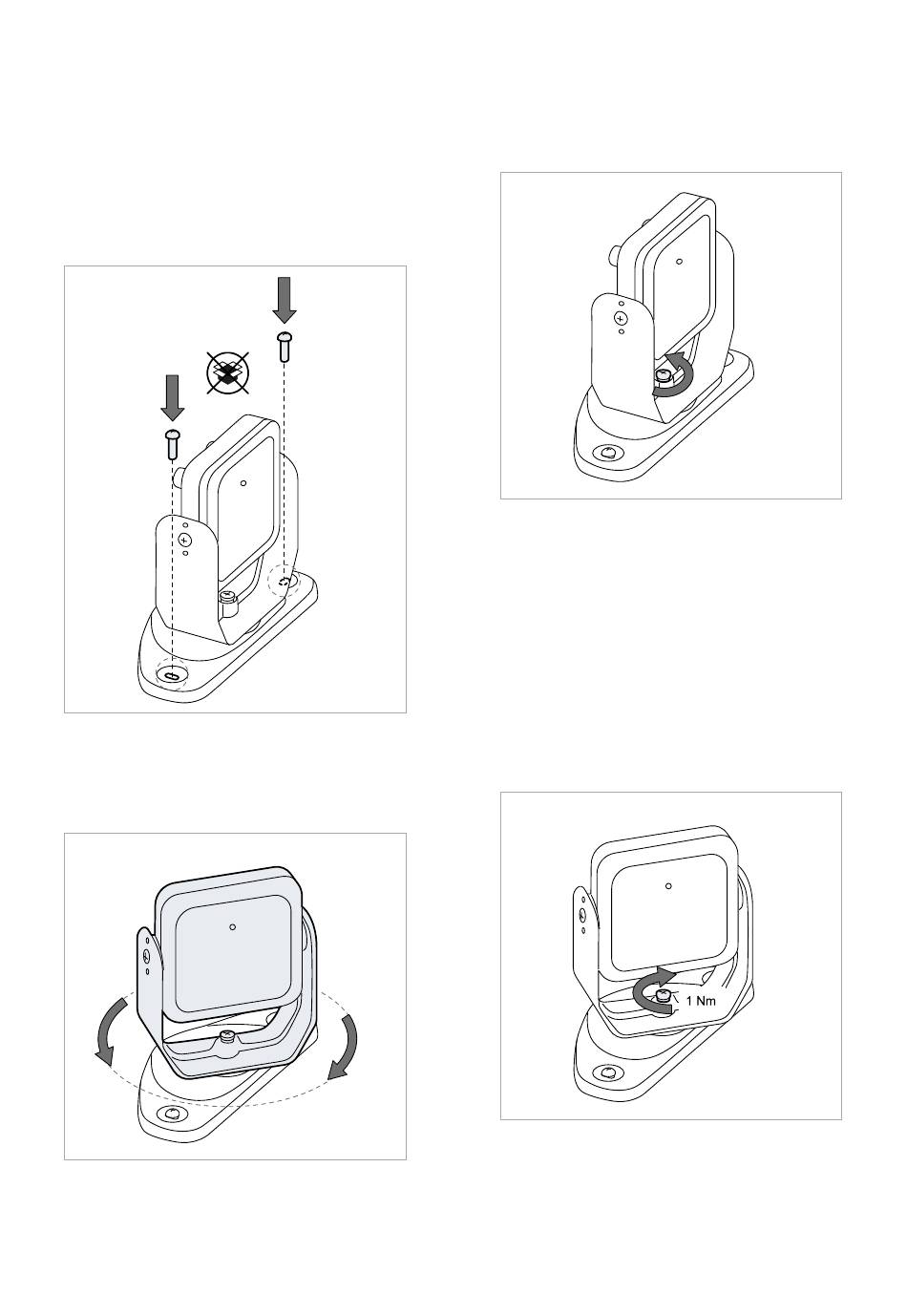

1. Den Sensor gemäß Konfigurationsbericht
positionieren und den Bügel mit zwei
manipulationssicheren Schrauben direkt am
Fußboden oder auf einer Halterung montieren.
HINWEIS: Stellen Sie sicher, dass die
Bedienungselemente der Maschine nicht durch
die Halterung behindert werden.
3. Den Sensor bis zum Erreichen der
gewünschten Position ausrichten.
Info: Eine Kerbe entspricht einer 10°-Drehung.
54
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
2. Die untere Schraube mit einem Inbusschlüssel
lösen, um den Sensor auszurichten.
4. Die Schaube festziehen.
