5.5 Berechnung der Position bei einer Sensorhöhe > 1 m
5.5.1 Einleitung
Nachstehend sind die Formeln zur Berechnung der optimalen Position der Sensoren mit einer
Installationshöhe von mehr als 1 m angegeben.
WARNUNG! Die optimale Position des Sensors ist anhand der Anforderungen für die
Risikobeurteilung festzulegen.
Info: Der Sensor kann nur nach unten geneigt werden (α negativ).
5.5.2 Legende
Element
α Neigung des Sensors
h Installationshöhe des Sensors
Dalarm Linearer Alarmabstand
DalarmReal Tatsächlicher Alarmabstand
S Abstand Erfassungsbeginn
1
S Abstand Erfassungsende
2

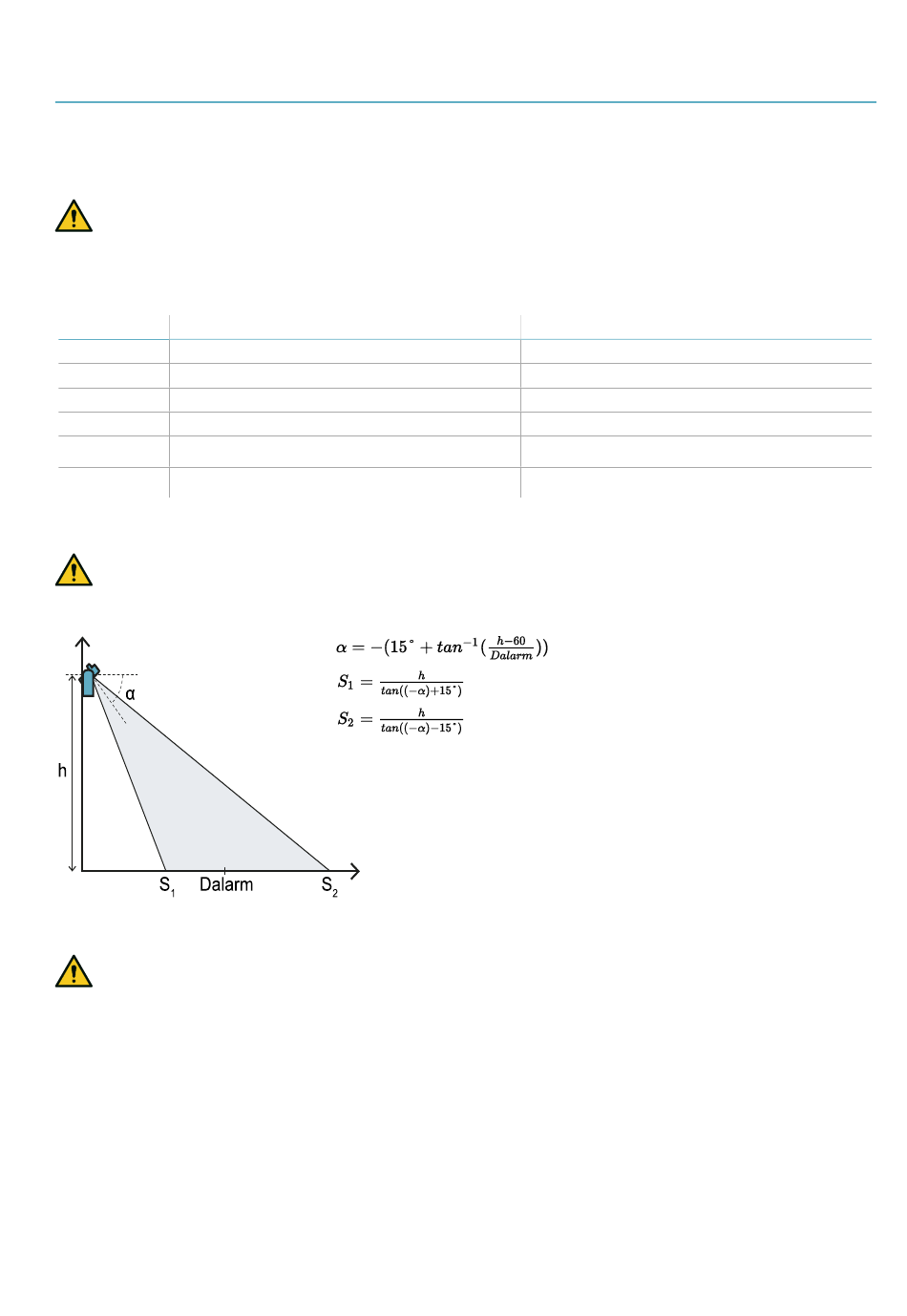

5.5.3 Sichtfeld von 110°
WARNUNG! Nur mithilfe der Vorgehensweise für die Prüfung (siehe "Prüfung der
Sicherheitsfunktionen" auf Seite 56) kann geprüft werden, ob die von der jeweiligen
Anwendungsmöglichkeit geforderten Leistungsmerkmale von den anderen Konfigurationen
jedenfalls eingehalten werden.
5.5.4 Sichtfeld von 50°
WARNUNG! Nur mithilfe der Vorgehensweise für die Prüfung (siehe "Prüfung der
Sicherheitsfunktionen" auf Seite 56) kann geprüft werden, ob die von der jeweiligen
Anwendungsmöglichkeit geforderten Leistungsmerkmale von den anderen Konfigurationen
jedenfalls eingehalten werden.
LBK System | Betriebsanleitung v1.5 SEP 2020 | LBK-System_instructions_de v1.5 | © 2018-2019-2020 Inxpect SpA
Beschreibung Maßeinheit
Grad
cm
cm
cm
cm
cm
5. Position des Sensors
