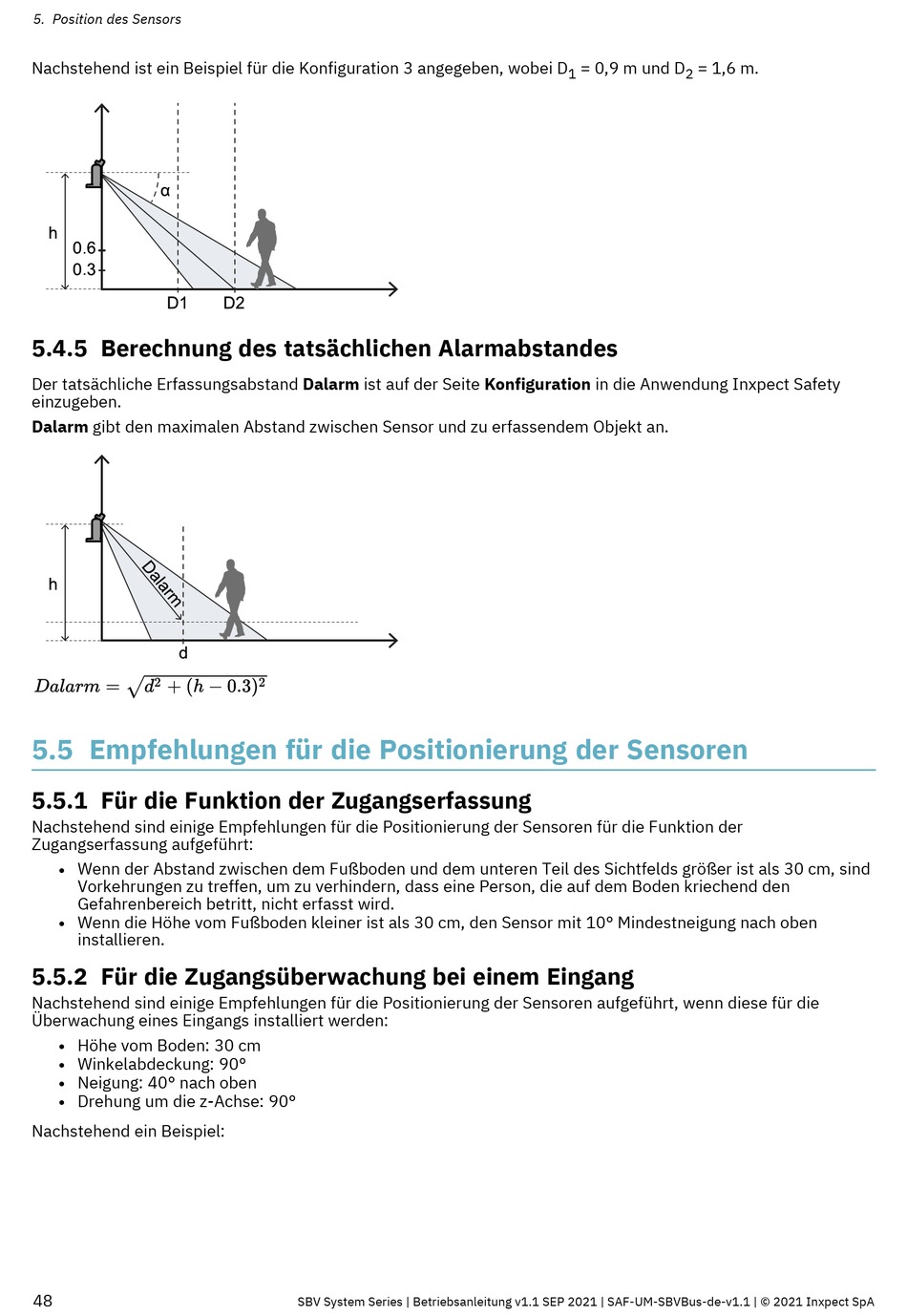

5. Position des Sensors
Nachstehend ist ein Beispiel für die Konfiguration 3 angegeben, wobei D
5.4.5 Berechnung des tatsächlichen Alarmabstandes
Der tatsächliche Erfassungsabstand Dalarm ist auf der Seite Konfiguration in die Anwendung Inxpect Safety
einzugeben.
Dalarm gibt den maximalen Abstand zwischen Sensor und zu erfassendem Objekt an.
5.5 Empfehlungen für die Positionierung der Sensoren
5.5.1 Für die Funktion der Zugangserfassung
Nachstehend sind einige Empfehlungen für die Positionierung der Sensoren für die Funktion der
Zugangserfassung aufgeführt:
Wenn der Abstand zwischen dem Fußboden und dem unteren Teil des Sichtfelds größer ist als 30 cm, sind
l
Vorkehrungen zu treffen, um zu verhindern, dass eine Person, die auf dem Boden kriechend den
Gefahrenbereich betritt, nicht erfasst wird.
Wenn die Höhe vom Fußboden kleiner ist als 30 cm, den Sensor mit 10° Mindestneigung nach oben
l
installieren.
5.5.2 Für die Zugangsüberwachung bei einem Eingang
Nachstehend sind einige Empfehlungen für die Positionierung der Sensoren aufgeführt, wenn diese für die
Überwachung eines Eingangs installiert werden:
Höhe vom Boden: 30 cm
l
Winkelabdeckung: 90°
l
Neigung: 40° nach oben
l
Drehung um die z-Achse: 90°
l
Nachstehend ein Beispiel:
48
SBV System Series | Betriebsanleitung v1.1 SEP 2021 | SAF-UM-SBVBus-de-v1.1 | © 2021 Inxpect SpA
= 0,9 m und D
= 1,6 m.
