5. Position des Sensors

Inhalt
Dieser Abschnitt enthält folgende Themen:
5.1 Grundkonzepte
5.2 Sichtfeld der Sensoren
5.3 Berechnung des Gefahrenbereichs
5.4 Berechnung des Intervalls der Abstände
5.5 Empfehlungen für die Positionierung der Sensoren
5.6 Installation auf beweglichen Teilen
5.7 Außeninstallation

5.1 Grundkonzepte

5.1.1 Ausschlaggebende Faktoren
Die Installationshöhe des Sensors und seine Neigung sind von der optimalen Position des Sensors abhängig. Die
optimale Position des Sensors ist von folgenden Faktoren abhängig:
Sichtfeld des Sensors
l
Tiefe des Gefahrenbereichs (und in weiterer Folge auch des Erfassungsbereichs)
l
Vorhandensein anderer Sensoren
l

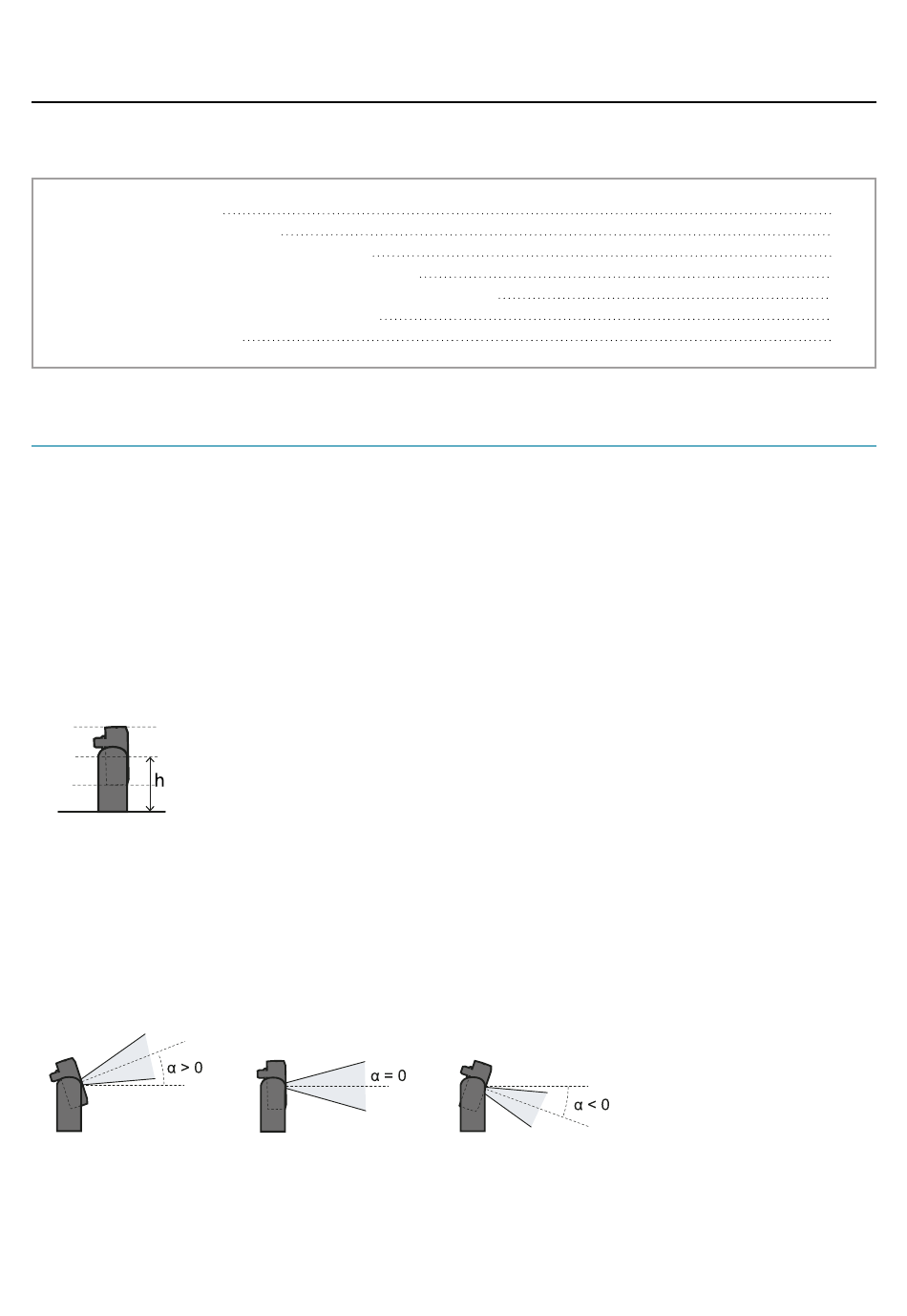

5.1.2 Installationshöhe des Sensors
Die Installationshöhe (h) ist definiert als Abstand zwischen der Sensormitte und dem Boden oder der
Referenzebene des Sensors.
5.1.3 Neigung des Sensors
Die Neigung des Sensors entspricht der Drehung des Sensors um seine x-Achse. Die Neigung ist definiert als
Winkel zwischen zwei Linien, von denen eine senkrecht zum Sensor und die andere parallel zum Boden verläuft.
Nachstehend drei Beispiele:
Sensor nach oben geneigt: α positiv
l
Sensor gerade: α = 0
l
Sensor nach unten geneigt: α negativ
l
