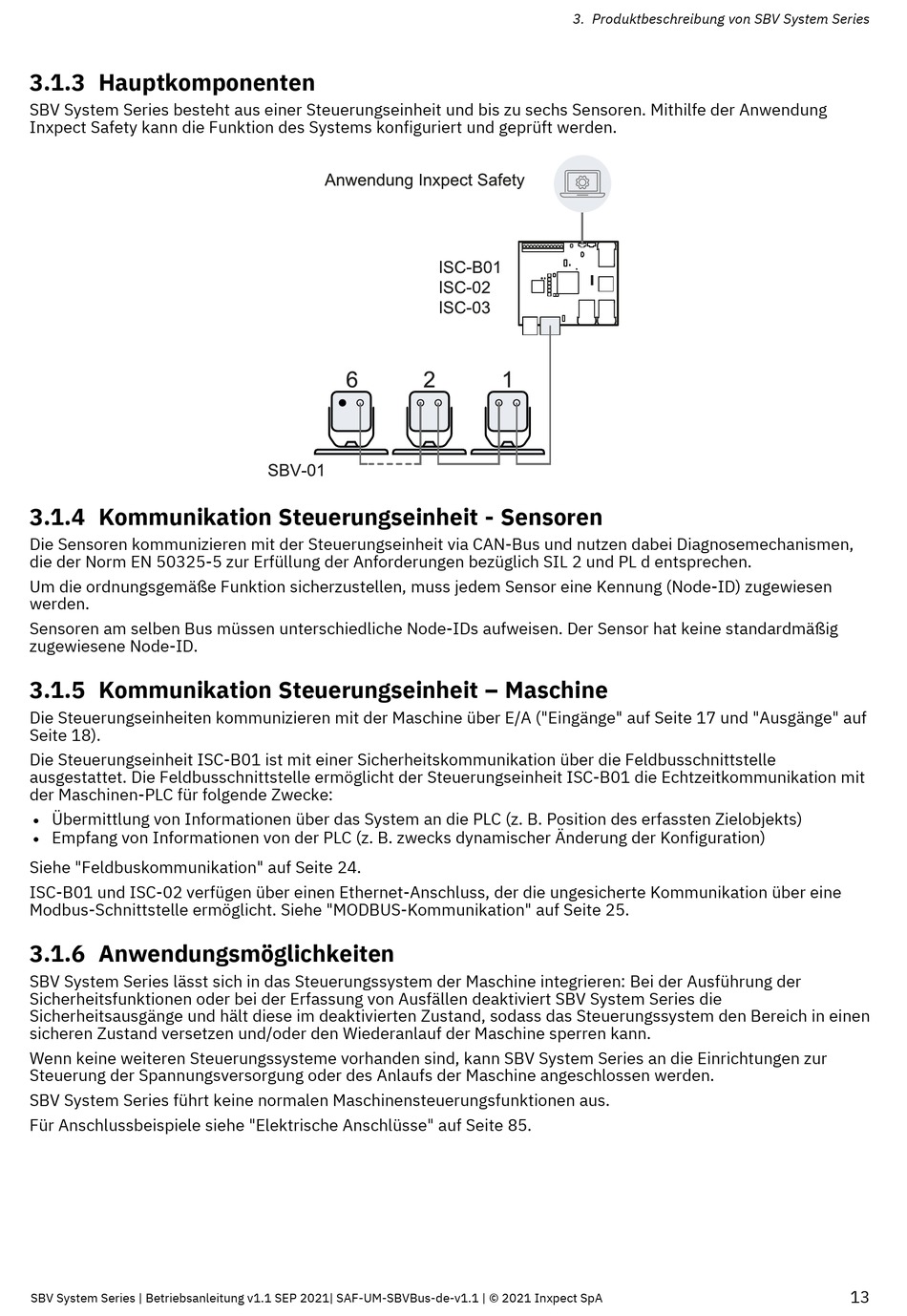

3.1.3 Hauptkomponenten

SBV System Series besteht aus einer Steuerungseinheit und bis zu sechs Sensoren. Mithilfe der Anwendung
Inxpect Safety kann die Funktion des Systems konfiguriert und geprüft werden.

3.1.4 Kommunikation Steuerungseinheit - Sensoren

Die Sensoren kommunizieren mit der Steuerungseinheit via CAN-Bus und nutzen dabei Diagnosemechanismen,
die der Norm EN 50325-5 zur Erfüllung der Anforderungen bezüglich SIL 2 und PL d entsprechen.
Um die ordnungsgemäße Funktion sicherzustellen, muss jedem Sensor eine Kennung (Node-ID) zugewiesen
werden.
Sensoren am selben Bus müssen unterschiedliche Node-IDs aufweisen. Der Sensor hat keine standardmäßig
zugewiesene Node-ID.
3.1.5 Kommunikation Steuerungseinheit – Maschine
Die Steuerungseinheiten kommunizieren mit der Maschine über E/A ("Eingänge" auf Seite 17 und "Ausgänge" auf
Seite 18).
Die Steuerungseinheit ISC-B01 ist mit einer Sicherheitskommunikation über die Feldbusschnittstelle
ausgestattet. Die Feldbusschnittstelle ermöglicht der Steuerungseinheit ISC-B01 die Echtzeitkommunikation mit
der Maschinen-PLC für folgende Zwecke:
Übermittlung von Informationen über das System an die PLC (z. B. Position des erfassten Zielobjekts)
l
Empfang von Informationen von der PLC (z. B. zwecks dynamischer Änderung der Konfiguration)
l
Siehe "Feldbuskommunikation" auf Seite 24.
ISC-B01 und ISC-02 verfügen über einen Ethernet-Anschluss, der die ungesicherte Kommunikation über eine
Modbus-Schnittstelle ermöglicht. Siehe "MODBUS-Kommunikation" auf Seite 25.
3.1.6 Anwendungsmöglichkeiten
SBV System Series lässt sich in das Steuerungssystem der Maschine integrieren: Bei der Ausführung der
Sicherheitsfunktionen oder bei der Erfassung von Ausfällen deaktiviert SBV System Series die
Sicherheitsausgänge und hält diese im deaktivierten Zustand, sodass das Steuerungssystem den Bereich in einen
sicheren Zustand versetzen und/oder den Wiederanlauf der Maschine sperren kann.
Wenn keine weiteren Steuerungssysteme vorhanden sind, kann SBV System Series an die Einrichtungen zur
Steuerung der Spannungsversorgung oder des Anlaufs der Maschine angeschlossen werden.
SBV System Series führt keine normalen Maschinensteuerungsfunktionen aus.
Für Anschlussbeispiele siehe "Elektrische Anschlüsse" auf Seite 85.
