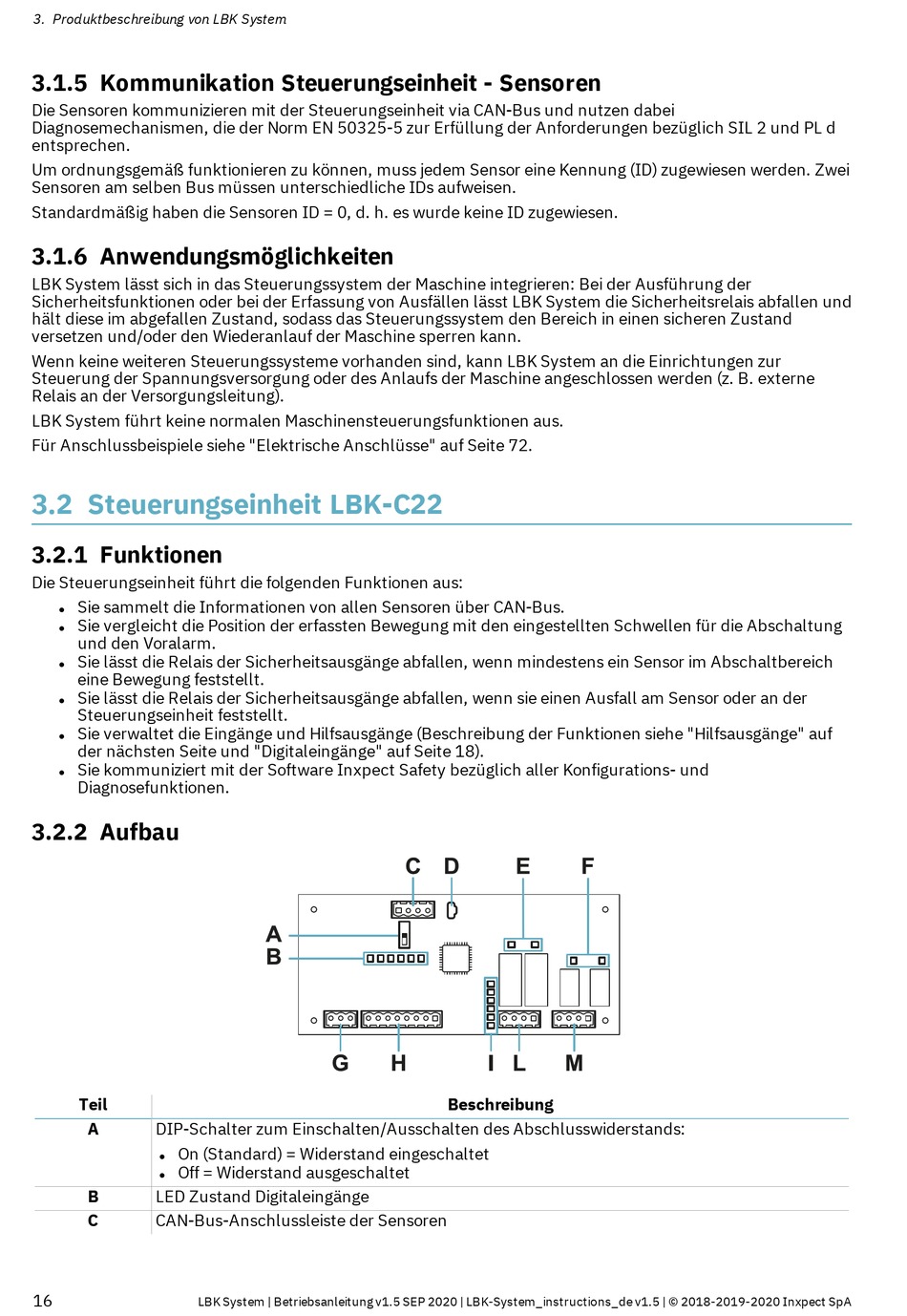

Kommunikation Steuerungseinheit - Sensoren; Steuerungseinheit Lbk-C22; Funktionen - Inxpect LBK System Betriebsanleitung

3. Produktbeschreibung von LBK System

3.1.5 Kommunikation Steuerungseinheit - Sensoren

Die Sensoren kommunizieren mit der Steuerungseinheit via CAN-Bus und nutzen dabei
Diagnosemechanismen, die der Norm EN 50325-5 zur Erfüllung der Anforderungen bezüglich SIL 2 und PL d
entsprechen.
Um ordnungsgemäß funktionieren zu können, muss jedem Sensor eine Kennung (ID) zugewiesen werden. Zwei
Sensoren am selben Bus müssen unterschiedliche IDs aufweisen.
Standardmäßig haben die Sensoren ID = 0, d. h. es wurde keine ID zugewiesen.
3.1.6 Anwendungsmöglichkeiten
LBK System lässt sich in das Steuerungssystem der Maschine integrieren: Bei der Ausführung der
Sicherheitsfunktionen oder bei der Erfassung von Ausfällen lässt LBK System die Sicherheitsrelais abfallen und
hält diese im abgefallen Zustand, sodass das Steuerungssystem den Bereich in einen sicheren Zustand
versetzen und/oder den Wiederanlauf der Maschine sperren kann.
Wenn keine weiteren Steuerungssysteme vorhanden sind, kann LBK System an die Einrichtungen zur
Steuerung der Spannungsversorgung oder des Anlaufs der Maschine angeschlossen werden (z. B. externe
Relais an der Versorgungsleitung).
LBK System führt keine normalen Maschinensteuerungsfunktionen aus.
Für Anschlussbeispiele siehe "Elektrische Anschlüsse" auf Seite 72.

3.2 Steuerungseinheit LBK-C22

3.2.1 Funktionen

Die Steuerungseinheit führt die folgenden Funktionen aus:
Sie sammelt die Informationen von allen Sensoren über CAN-Bus.
l
Sie vergleicht die Position der erfassten Bewegung mit den eingestellten Schwellen für die Abschaltung
l
und den Voralarm.
Sie lässt die Relais der Sicherheitsausgänge abfallen, wenn mindestens ein Sensor im Abschaltbereich
l
eine Bewegung feststellt.
Sie lässt die Relais der Sicherheitsausgänge abfallen, wenn sie einen Ausfall am Sensor oder an der
l
Steuerungseinheit feststellt.
Sie verwaltet die Eingänge und Hilfsausgänge (Beschreibung der Funktionen siehe "Hilfsausgänge" auf
l
der nächsten Seite und "Digitaleingänge" auf Seite 18).
Sie kommuniziert mit der Software Inxpect Safety bezüglich aller Konfigurations- und
l
Diagnosefunktionen.
3.2.2 Aufbau
Teil
A DIP-Schalter zum Einschalten/Ausschalten des Abschlusswiderstands:
On (Standard) = Widerstand eingeschaltet
l
Off = Widerstand ausgeschaltet
l
B LED Zustand Digitaleingänge
C CAN-Bus-Anschlussleiste der Sensoren
16
LBK System | Betriebsanleitung v1.5 SEP 2020 | LBK-System_instructions_de v1.5 | © 2018-2019-2020 Inxpect SpA
Beschreibung
