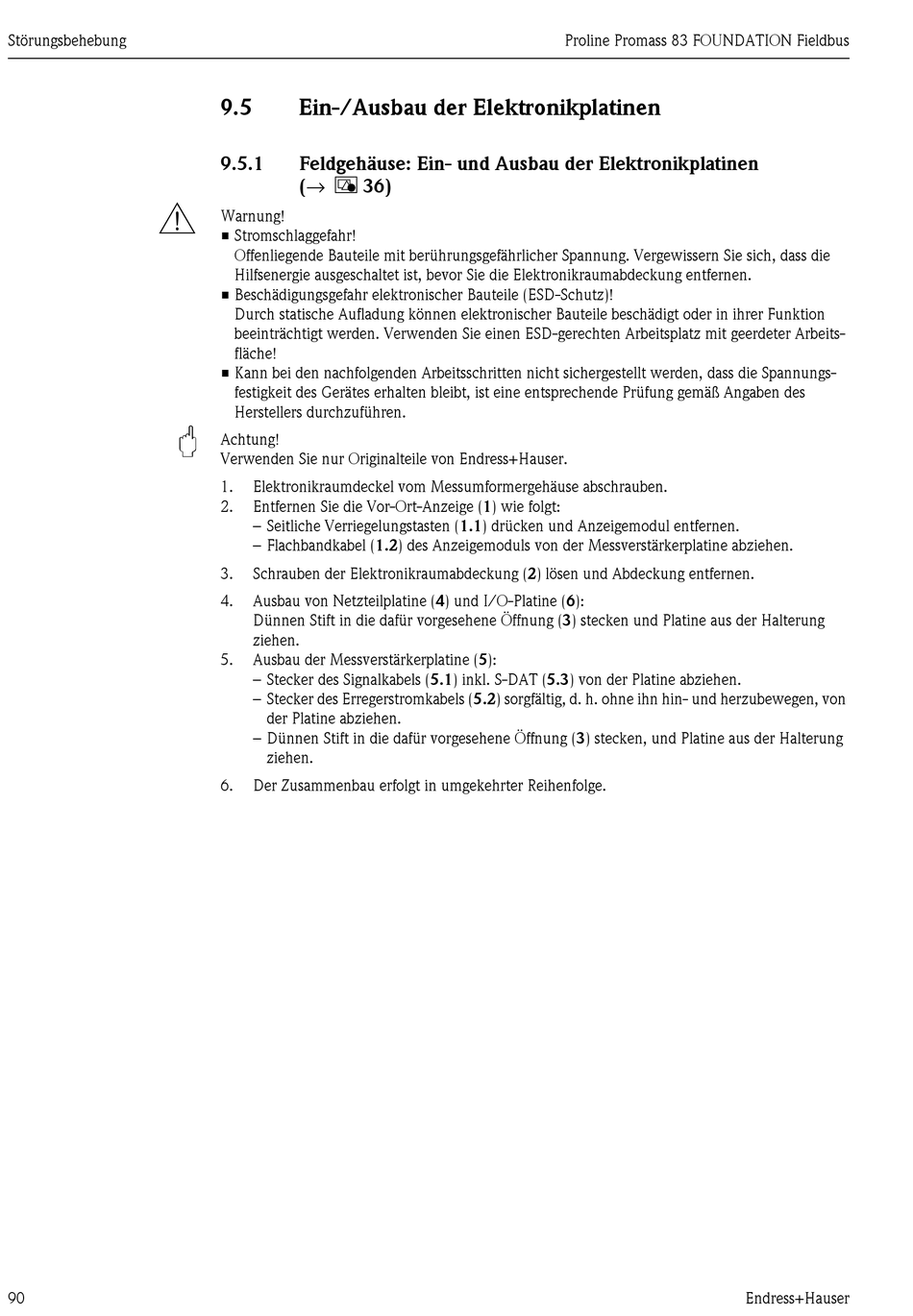

Störungsbehebung
#
"
90
9.5 Ein-/Ausbau der Elektronikplatinen
9.5.1 Feldgehäuse: Ein- und Ausbau der Elektronikplatinen
(→ å 36)
Warnung!
• Stromschlaggefahr!
Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die
Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)!
Durch statische Aufladung können elektronischer Bauteile beschädigt oder in ihrer Funktion
beeinträchtigt werden. Verwenden Sie einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeits-
fläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungs-
festigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des
Herstellers durchzuführen.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
1. Elektronikraumdeckel vom Messumformergehäuse abschrauben.
2. Entfernen Sie die Vor-Ort-Anzeige (1) wie folgt:
– Seitliche Verriegelungstasten (1.1) drücken und Anzeigemodul entfernen.
– Flachbandkabel (1.2) des Anzeigemoduls von der Messverstärkerplatine abziehen.
3. Schrauben der Elektronikraumabdeckung (2) lösen und Abdeckung entfernen.
4. Ausbau von Netzteilplatine (4) und I/O-Platine (6):
Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken und Platine aus der Halterung
ziehen.
5. Ausbau der Messverstärkerplatine (5):
– Stecker des Signalkabels (5.1) inkl. S-DAT (5.3) von der Platine abziehen.
– Stecker des Erregerstromkabels (5.2) sorgfältig, d. h. ohne ihn hin- und herzubewegen, von
der Platine abziehen.
– Dünnen Stift in die dafür vorgesehene Öffnung (3) stecken, und Platine aus der Halterung
ziehen.
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
