4.2

Anschluss der Messeinheit

4.2.1

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Sie das Messgerät öffnen. Gerät nicht unter
Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen
der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfs-
energie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Typenschildangaben mit ortsüblicher Versorgungsspannung und Frequenz vergleichen.
Ferner sind die national gültigen Installationsvorschriften zu beachten.
1. Anschlussklemmenraumdeckel (f) vom Messumformergehäuse abschrauben.
2. Hilfsenergiekabel (a) und Signalkabel (b) durch die betreffenden Kabeleinführungen legen.
3. Verdrahtung vornehmen:
– Anschlussplan (Wandaufbaugehäuse) → Abb. 35
– Anschlussklemmenbelegung → Seite 38
4. Anschlussklemmenraumdeckel (f) wieder auf das Messumformergehäuse festschrauben.
a b

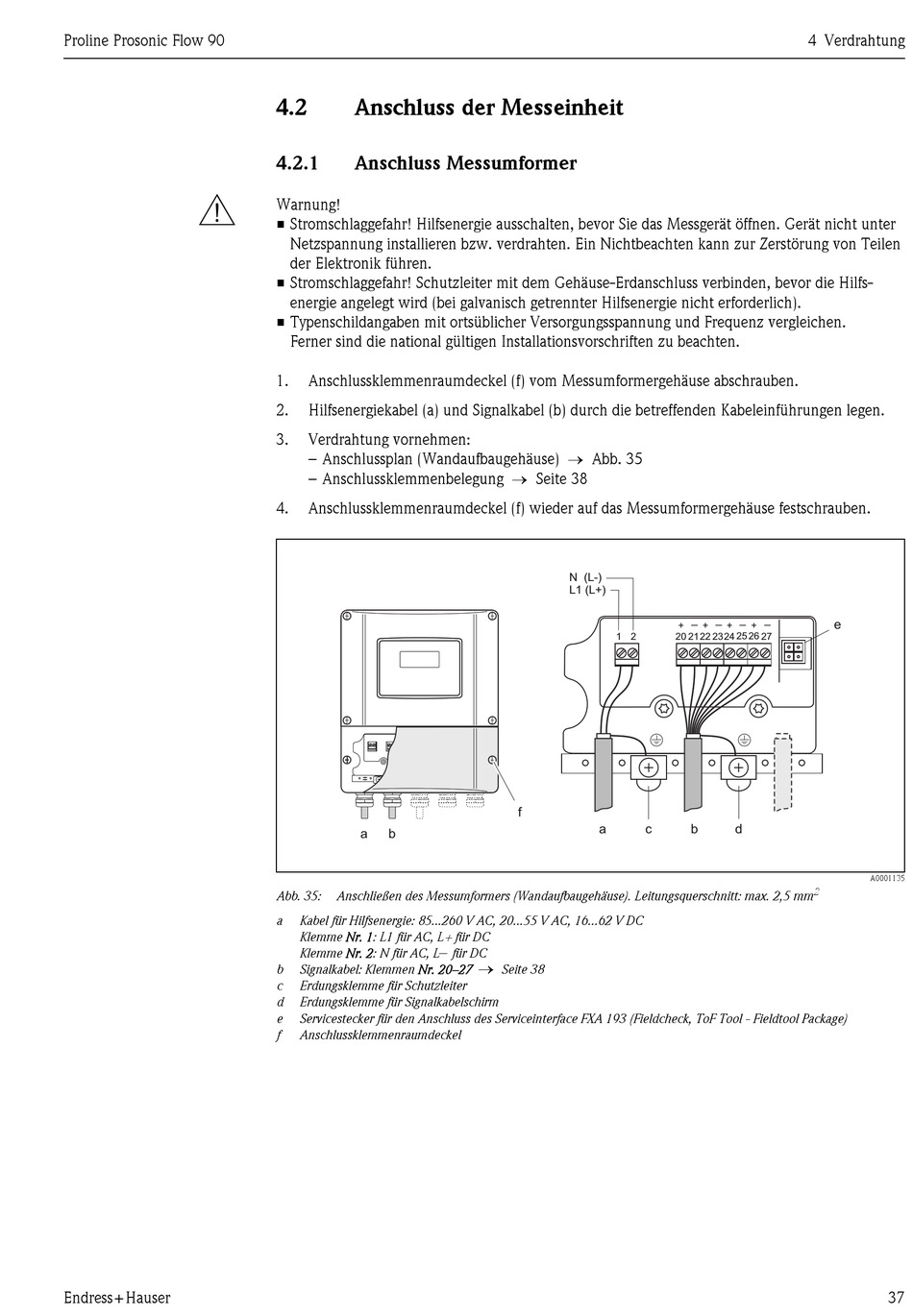

Abb. 35: Anschließen des Messumformers (Wandaufbaugehäuse). Leitungsquerschnitt: max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L +
−
Klemme Nr. 2: N für AC, L
b Signalkabel: Klemmen Nr. 20–27
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, ToF Tool - Fieldtool Package)
f Anschlussklemmenraumdeckel
N (L-)
L1 (L+)
1 2
f
a
für DC
für DC
→
Seite 38
4 Verdrahtung
–
– – –
+ + + +
20 22 24 25 26
21 23 27
c b d
2
e
A0001135
37
