3 Montage
26
3. Stellen Sie den Sensorabstand auf der Sensorbaugruppe ein, indem Sie die Sensoren (c) entlang
der Befestigungsschiene verschieben und die Sensor-Fixierungsmuttern (d) festziehen. Die
Sensorposition wird vorzugsweise symmetrisch zur Schienenmitte eingestellt.
Drehen Sie die Sensor-Einstellschraube (e) entgegen dem Uhrzeigersinn so, dass sich der
Sensor innerhalb der Befestigungsschiene nach oben bewegt. Bestreichen Sie die Sensoren mit
Koppelmedium, wie auf Seite 73 beschrieben.

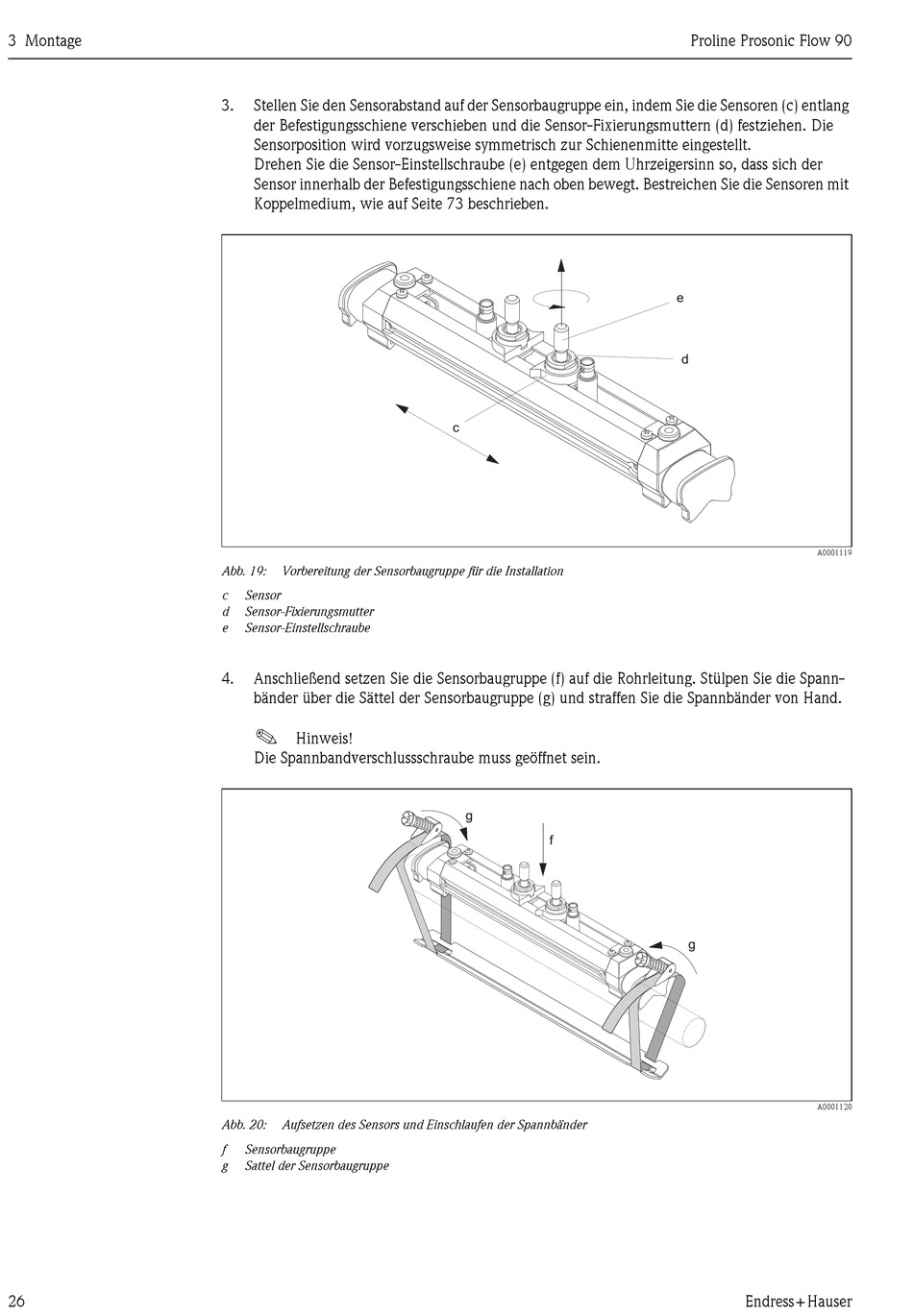

Abb. 19: Vorbereitung der Sensorbaugruppe für die Installation
c Sensor
d Sensor-Fixierungsmutter
e Sensor-Einstellschraube
4. Anschließend setzen Sie die Sensorbaugruppe (f) auf die Rohrleitung. Stülpen Sie die Spann-
bänder über die Sättel der Sensorbaugruppe (g) und straffen Sie die Spannbänder von Hand.
!
Hinweis!
Die Spannbandverschlussschraube muss geöffnet sein.
Abb. 20: Aufsetzen des Sensors und Einschlaufen der Spannbänder
f Sensorbaugruppe
g Sattel der Sensorbaugruppe
c
g
f
Proline Prosonic Flow 90
e
d
A0001119
g
A0001120
