3 Montage
"
32

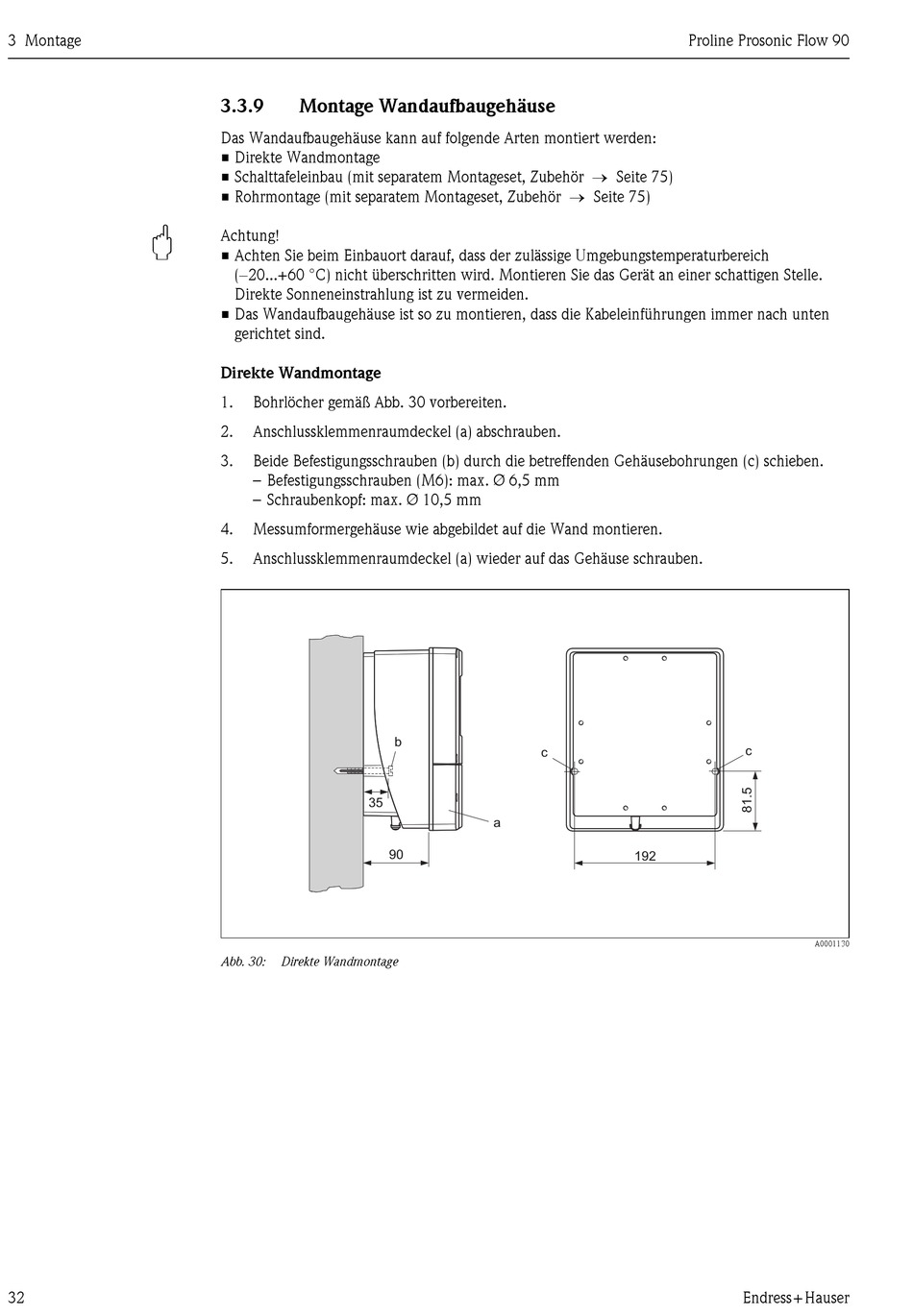

3.3.9 Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör → Seite 75)
• Rohrmontage (mit separatem Montageset, Zubehör → Seite 75)
Achtung!
• Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich
(−20...+60 °C) nicht überschritten wird. Montieren Sie das Gerät an einer schattigen Stelle.
Direkte Sonneneinstrahlung ist zu vermeiden.
• Das Wandaufbaugehäuse ist so zu montieren, dass die Kabeleinführungen immer nach unten
gerichtet sind.
Direkte Wandmontage
1. Bohrlöcher gemäß Abb. 30 vorbereiten.
2. Anschlussklemmenraumdeckel (a) abschrauben.
3. Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c) schieben.
– Befestigungsschrauben (M6): max. Ø 6,5 mm
– Schraubenkopf: max. Ø 10,5 mm
4. Messumformergehäuse wie abgebildet auf die Wand montieren.
5. Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.
35
90
Abb. 30: Direkte Wandmontage
b
c
a
Proline Prosonic Flow 90
c
192
Endress+Hauser
A0001130
