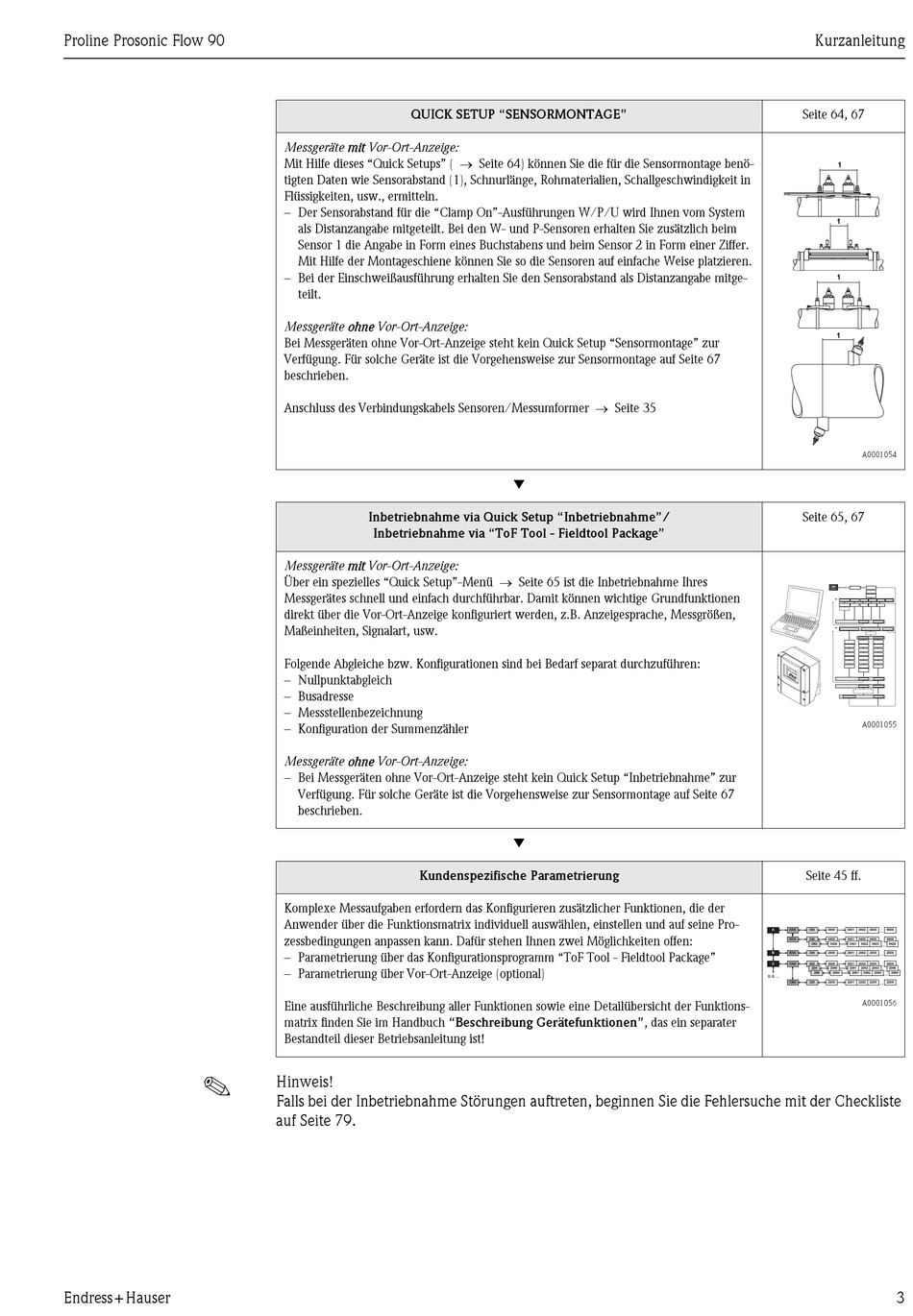

QUICK SETUP "SENSORMONTAGE"
Messgeräte mit Vor-Ort-Anzeige:
Mit Hilfe dieses "Quick Setups" ( → Seite 64) können Sie die für die Sensormontage benö-
tigten Daten wie Sensorabstand (1), Schnurlänge, Rohmaterialien, Schallgeschwindigkeit in
Flüssigkeiten, usw., ermitteln.
– Der Sensorabstand für die "Clamp On"-Ausführungen W/P/U wird Ihnen vom System
als Distanzangabe mitgeteilt. Bei den W- und P-Sensoren erhalten Sie zusätzlich beim
Sensor 1 die Angabe in Form eines Buchstabens und beim Sensor 2 in Form einer Ziffer.
Mit Hilfe der Montageschiene können Sie so die Sensoren auf einfache Weise platzieren.
– Bei der Einschweißausführung erhalten Sie den Sensorabstand als Distanzangabe mitge-
teilt.
Messgeräte ohne Vor-Ort-Anzeige:
Bei Messgeräten ohne Vor-Ort-Anzeige steht kein Quick Setup "Sensormontage" zur
Verfügung. Für solche Geräte ist die Vorgehensweise zur Sensormontage auf Seite 67
beschrieben.
Anschluss des Verbindungskabels Sensoren/Messumformer → Seite 35
Inbetriebnahme via Quick Setup "Inbetriebnahme"/
Inbetriebnahme via "ToF Tool - Fieldtool Package"
Messgeräte mit Vor-Ort-Anzeige:
Über ein spezielles "Quick Setup"-Menü → Seite 65 ist die Inbetriebnahme Ihres
Messgerätes schnell und einfach durchführbar. Damit können wichtige Grundfunktionen
direkt über die Vor-Ort-Anzeige konfiguriert werden, z.B. Anzeigesprache, Messgrößen,
Maßeinheiten, Signalart, usw.
Folgende Abgleiche bzw. Konfigurationen sind bei Bedarf separat durchzuführen:
– Nullpunktabgleich
– Busadresse
– Messstellenbezeichnung
– Konfiguration der Summenzähler
Messgeräte ohne Vor-Ort-Anzeige:
– Bei Messgeräten ohne Vor-Ort-Anzeige steht kein Quick Setup "Inbetriebnahme" zur
Verfügung. Für solche Geräte ist die Vorgehensweise zur Sensormontage auf Seite 67
beschrieben.
Kundenspezifische Parametrierung
Komplexe Messaufgaben erfordern das Konfigurieren zusätzlicher Funktionen, die der
Anwender über die Funktionsmatrix individuell auswählen, einstellen und auf seine Pro-
zessbedingungen anpassen kann. Dafür stehen Ihnen zwei Möglichkeiten offen:
– Parametrierung über das Konfigurationsprogramm "ToF Tool - Fieldtool Package"
– Parametrierung über Vor-Ort-Anzeige (optional)
Eine ausführliche Beschreibung aller Funktionen sowie eine Detailübersicht der Funktions-
matrix finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater
Bestandteil dieser Betriebsanleitung ist!
Hinweis!
Falls bei der Inbetriebnahme Störungen auftreten, beginnen Sie die Fehlersuche mit der Checkliste
auf Seite 79.
▼
▼
Kurzanleitung
Seite 64, 67
1
1
1
1
A0001054
Seite 65, 67
A0001055
Seite 45 ff.
