3 Montage
14
3.2

Einbaubedingungen

3.2.1 Einbaumaße
Abmessungen und Einbaulängen von Messsensoren und Messumformer finden Sie auf Seite 104 ff.
3.2.2

Einbauort

Eine richtige Messung ist nur bei gefüllter Rohrleitung möglich. Vermeiden Sie deshalb folgende
Einbauorte in der Rohrleitung:
• Keine Installation am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Keine Installation unmittelbar vor einem freiem Rohrauslauf in einer Fallleitung.

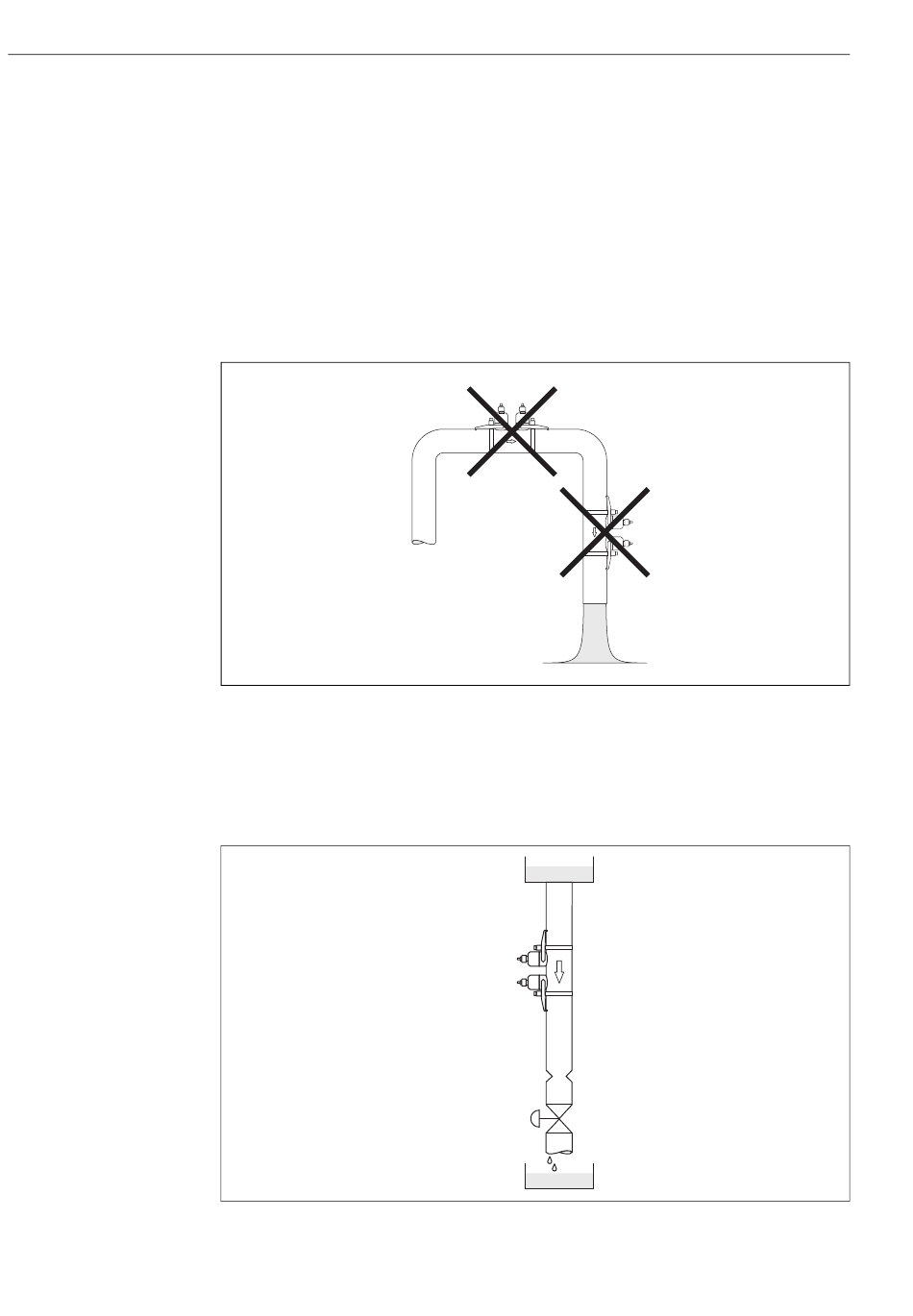

Abb. 5: Einbauort
Fallleitungen
Der nachfolgende Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite
verhindern das Leerlaufen des Rohres während der Messung.
Abb. 6: Einbau in eine Fallleitung
1 = Vorratstank, 2 = Messsensoren, 3 = Blende, Rohrverengung, 4 = Ventil, 5 = Abfüllbehälter
1
2
3
4
5
Proline Prosonic Flow 90
A0001103
A0001104
