10 Technische Daten
106
10.4
Abmessungen W-Sensoren (Clamp On)
62

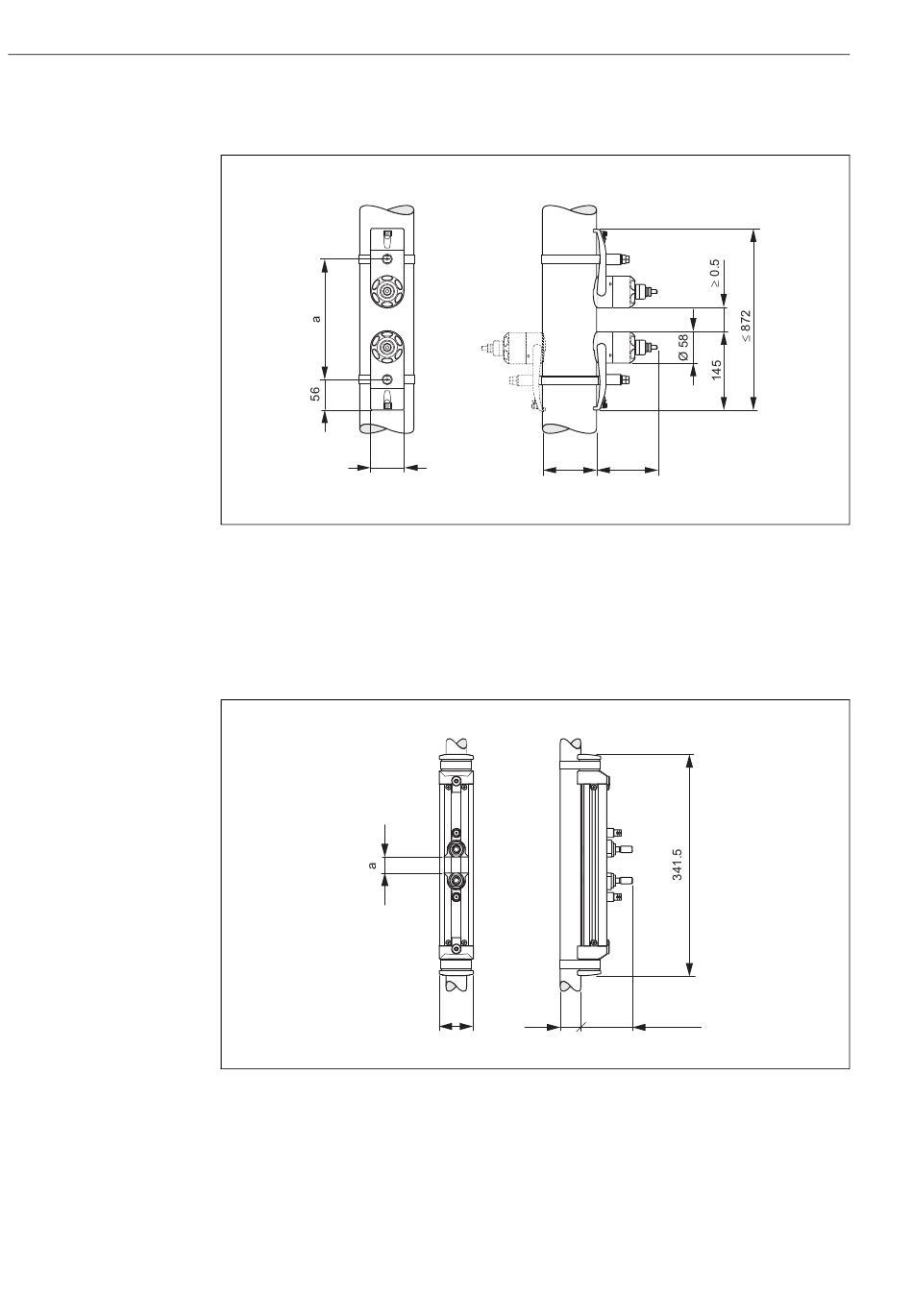

Abb. 57:
Abmessungen W-Sensor (Clamp On)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
10.5
Abmessungen U-Sensoren (Clamp On)
Abb. 58:
Abmessungen U-Sensor (Clamp On)
a = Sensorabstand mit Hilfe des Quick Setup ermittelbar
b = Rohraußendurchmesser (wird von der Anwendung bestimmt)
b
52.5
b
Proline Prosonic Flow 90
111
max. 77.5
Endress+Hauser
A0001151
A0001152
