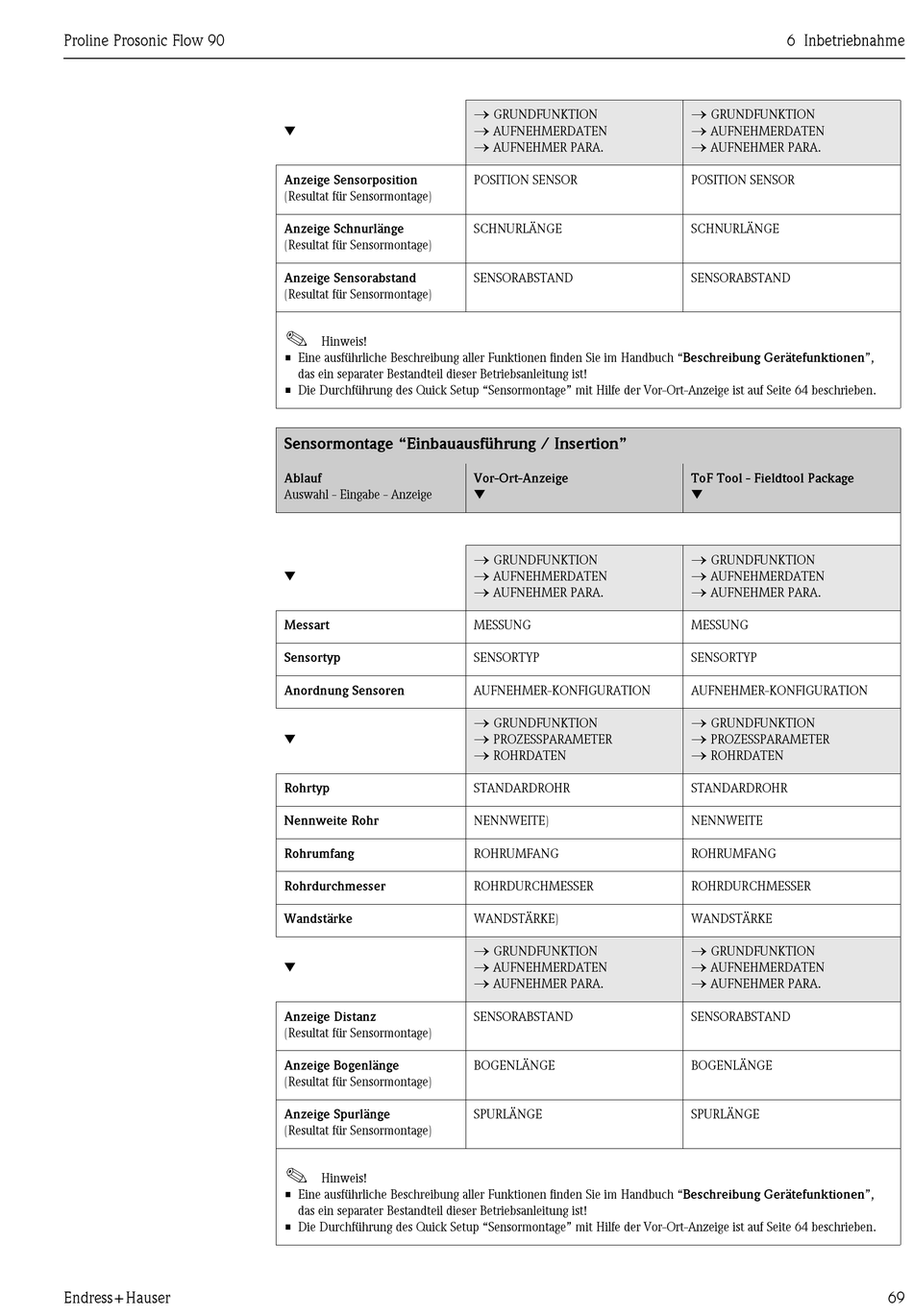

Endress+Hauser Proline Prosonic Flow 90 Betriebsanleitung Seite 69

Proline Prosonic Flow 90
Endress+Hauser
▼
Anzeige Sensorposition
(Resultat für Sensormontage)
Anzeige Schnurlänge
(Resultat für Sensormontage)
Anzeige Sensorabstand
(Resultat für Sensormontage)
!
Hinweis!
• Eine ausführliche Beschreibung aller Funktionen finden Sie im Handbuch "Beschreibung Gerätefunktionen",
das ein separater Bestandteil dieser Betriebsanleitung ist!
• Die Durchführung des Quick Setup "Sensormontage" mit Hilfe der Vor-Ort-Anzeige ist auf Seite 64 beschrieben.
Sensormontage "Einbauausführung / Insertion"
Ablauf
Auswahl - Eingabe - Anzeige
▼
Messart
Sensortyp
Anordnung Sensoren
▼
Rohrtyp
Nennweite Rohr
Rohrumfang
Rohrdurchmesser
Wandstärke
▼
Anzeige Distanz
(Resultat für Sensormontage)
Anzeige Bogenlänge
(Resultat für Sensormontage)
Anzeige Spurlänge
(Resultat für Sensormontage)
!
Hinweis!
• Eine ausführliche Beschreibung aller Funktionen finden Sie im Handbuch "Beschreibung Gerätefunktionen",
das ein separater Bestandteil dieser Betriebsanleitung ist!
• Die Durchführung des Quick Setup "Sensormontage" mit Hilfe der Vor-Ort-Anzeige ist auf Seite 64 beschrieben.
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
POSITION SENSOR
SCHNURLÄNGE
SENSORABSTAND
Vor-Ort-Anzeige
▼
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
MESSUNG
SENSORTYP
AUFNEHMER-KONFIGURATION
→
GRUNDFUNKTION
→
PROZESSPARAMETER
→
ROHRDATEN
STANDARDROHR
NENNWEITE)
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE)
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
SENSORABSTAND
BOGENLÄNGE
SPURLÄNGE
6 Inbetriebnahme
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
POSITION SENSOR
SCHNURLÄNGE
SENSORABSTAND
ToF Tool - Fieldtool Package
▼
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
MESSUNG
SENSORTYP
AUFNEHMER-KONFIGURATION
→
GRUNDFUNKTION
→
PROZESSPARAMETER
→
ROHRDATEN
STANDARDROHR
NENNWEITE
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
→
GRUNDFUNKTION
→
AUFNEHMERDATEN
→
AUFNEHMER PARA.
SENSORABSTAND
BOGENLÄNGE
SPURLÄNGE
69
