Inbetriebnahme via Vor-Ort-Anzeige

6.2.1

Quick Setup "Sensormontage"

Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können Sie über das Quick Setup-
Menü "Sensor" den für die Montage der Sensoren benötigten Sensorabstand ermitteln (Abb. 44).
Bei Messgeräten ohne Vor-Ort-Anzeige sind die einzelnen Parameter und Funktionen über das
Konfigurationsprogramm "ToF Tool - Fieldtool Package" (s. Seite 67) zu konfigurieren.
ENDRESS+HAUSER
E
Esc
- +
E
HOME-POSITION

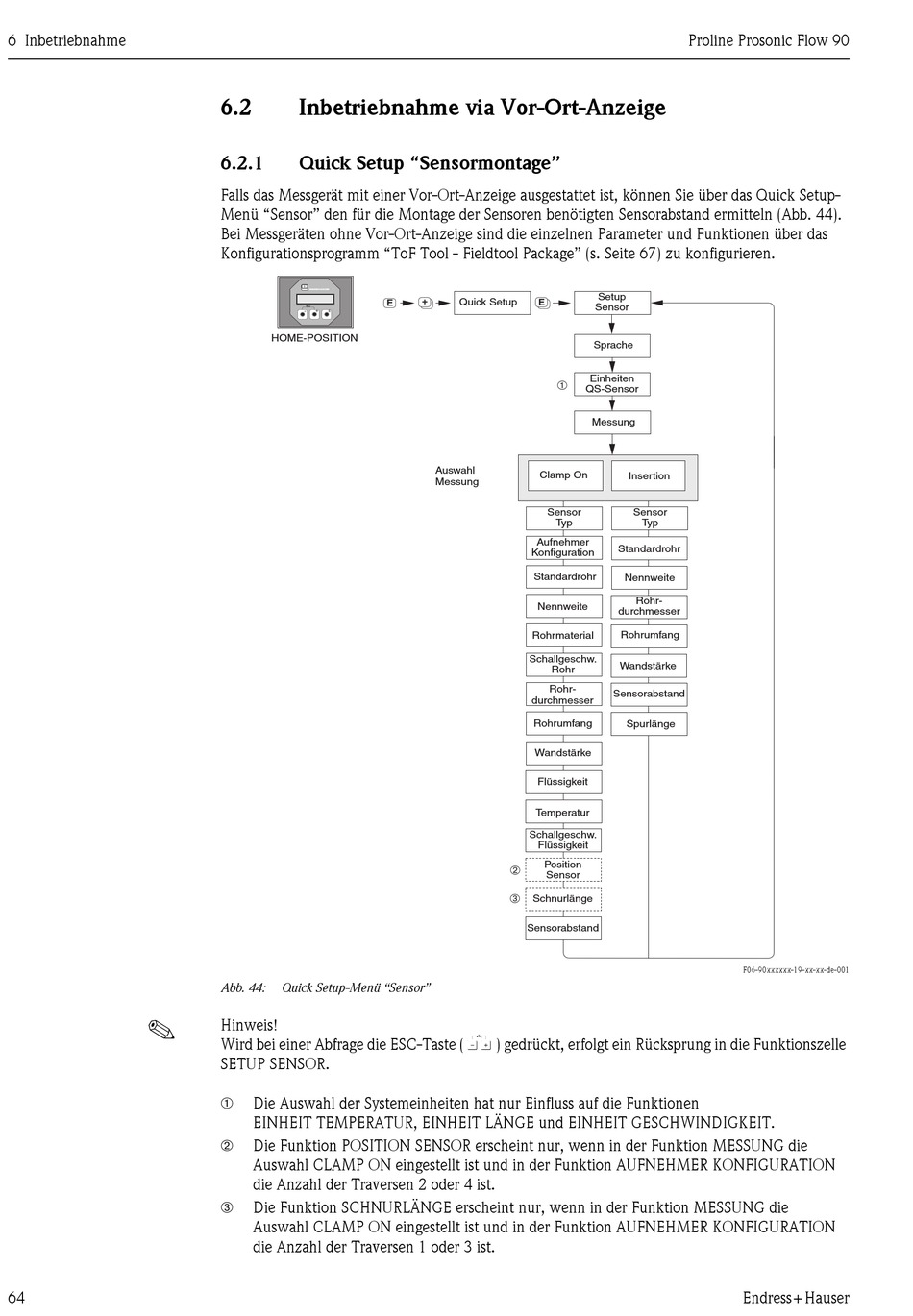

Abb. 44: Quick Setup-Menü "Sensor"
Hinweis!
Wird bei einer Abfrage die ESC-Taste (
SETUP SENSOR.
➀
Die Auswahl der Systemeinheiten hat nur Einfluss auf die Funktionen
EINHEIT TEMPERATUR, EINHEIT LÄNGE und EINHEIT GESCHWINDIGKEIT.
➁
Die Funktion POSITION SENSOR erscheint nur, wenn in der Funktion MESSUNG die
Auswahl CLAMP ON eingestellt ist und in der Funktion AUFNEHMER KONFIGURATION
die Anzahl der Traversen 2 oder 4 ist.
➂
Die Funktion SCHNURLÄNGE erscheint nur, wenn in der Funktion MESSUNG die
Auswahl CLAMP ON eingestellt ist und in der Funktion AUFNEHMER KONFIGURATION
die Anzahl der Traversen 1 oder 3 ist.
+ + Quick Setup
E
+
Sprache
Einheiten
➀
QS-Sensor
Messung
Auswahl
Clamp On
Messung
Sensor
Typ
Aufnehmer
Konfiguration
Standardrohr
Nennweite
Rohrmaterial
Schallgeschw.
Rohr
Rohr-
durchmesser
Rohrumfang
Wandstärke
Flüssigkeit
Temperatur
Schallgeschw.
Flüssigkeit
Position
➁
Sensor
➂
Schnurlänge
Sensorabstand
X
) gedrückt, erfolgt ein Rücksprung in die Funktionszelle
Proline Prosonic Flow 90
Setup
Sensor
Insertion
Sensor
Typ
Standardrohr
Nennweite
Rohr-
durchmesser
Rohrumfang
Wandstärke
Sensorabstand
Spurlänge
F06-90xxxxxx-19-xx-xx-de-001
